英特尔公司用来替代现有旗舰处理器的Sandy Bridge-EP CPU将在今年秋季发布。该处理器采用英特尔Sandy Bridge CPU的改进型架构，拥有更高的时钟频率和更低的能耗。该处理器主要用于1-way和2-way服务器，此类服务器一般使用Patsburg芯片组和LGA 2011接口。

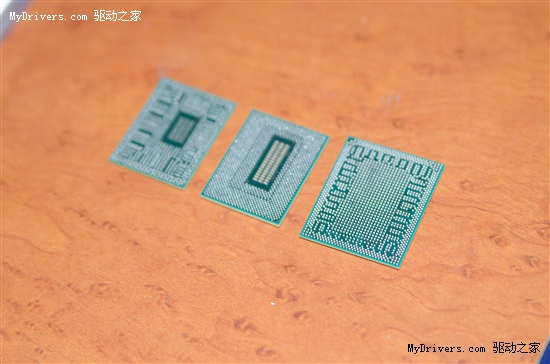

Sandy Bridge近照

英特尔公司没有公布该处理器的实际时钟频率，但在数次内部泄漏过程中，已经知道Sandy Bridge-EP处理器拥有40条PCI Express 3.0通道，并使用一个四通道内存控制器，该控制器可以让存储速度达到1600MHz。另外，该处理器配有AVX功能和超线程技术支持。

在该处理器发布的同时，英特尔还计划发布Patsburg芯片组，该芯片组可以用在至少四种不同型号的处理器上。这些处理器都支持14个USB 2.0接口，4个SATA 3Gbps接口，2个SATA 6Gbps接口，ONFi接口和8个PCI Express 2.0通道，高清音频。他们之间唯一的区别在于所支持的存储接口的类型和数量不同。与现有的P67和H67控制器一样，Patsburg实际上是一个简单的PCH，通过DMI 2接口连接处理器，DMI 2接口采用四条PCI Express 2.0带宽的通道传输。

第一款基于上述芯片组的主板将在2011年后半年发布，代码名称为Siler和Thorsby。

根据IBM的计划，第一款基于上述芯片组的主板将在2011年后半年发布，代码名称为Siler和Thorsby。
