Linux服务器集群系统是当代许多公司采用的解决方案，Linux服务器集群通过多台机器连接起来，处理复杂的问题。可以将同构或者异构的计算机连接起来，协同完成特定的任务。这样就构成了集群。LVS是Linux virtual server的缩写，他的意思是Linux虚拟机服务。本文主要介绍的是基于Linux下的集群系统之通过IP隧道实现虚拟服务器（VS/TUN）。

　　在VS/NAT的集群系统中，请求和响应的数据报文都需要通过负载调度器，当真实服务器的数目在10台和20台之间时，负载调度器将成为整个集群系统的新瓶颈。大多数Internet服务都有这样的特点：请求报文较短而响应报文往往包含大量的数据。如果能将请求和响应分开处理，即在负载调度器中只负责调度请求而响应直接返回给客户，将极大地提高整个集群系统的吞吐量。

　　IP隧道(IP tunneling)是将一个IP报文封装在另一个IP报文的技术，这可以使得目标为一个IP地址的数据报文能被封装和转发到另一个IP地址。IP隧道技术亦称为IP封装技术(IP encapsulation)。IP隧道主要用于移动主机和虚拟私有网络(Virtual Private Network)，在其中隧道都是静态建立的，隧道一端有一个IP地址，另一端也有***的IP地址。

　　我们利用IP隧道技术将请求报文封装转发给后端服务器，响应报文能从后端服务器直接返回给客户。但在这里，后端服务器有一组而非一个，所以我们不可能静态地建立一一对应的隧道，而是动态地选择一台服务器，将请求报文封装和转发给选出的服务器。这样，我们可以利用IP隧道的原理将一组服务器上的网络服务组成在一个IP地址上的虚拟网络服务。VS/TUN的体系结构如图4所示，各个服务器将VIP地址配置在自己的IP隧道设备上。

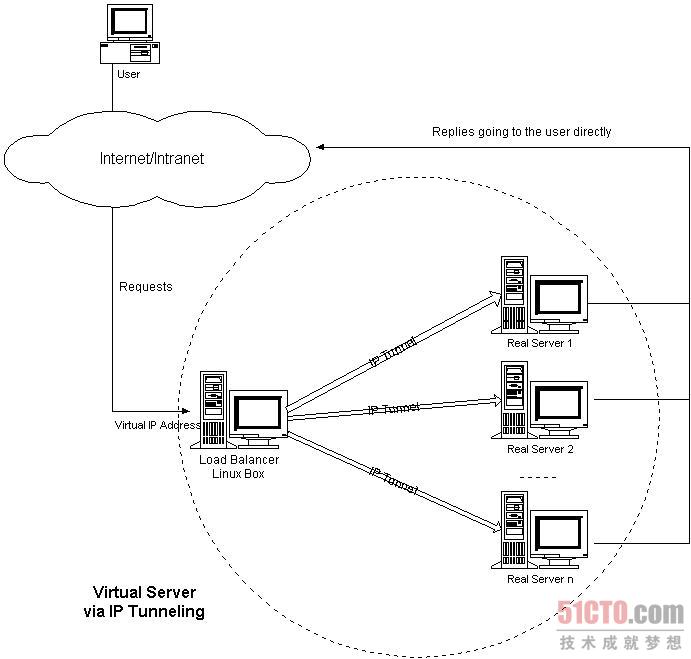

　　图4：VS/TUN的体系结构

　　VS/TUN的工作流程如图5所示：它的连接调度和管理与VS/NAT中的一样，只是它的报文转发方法不同。调度器根据各个服务器的负载情况，动态地选择一台服务器，将请求报文封装在另一个IP报文中，再将封装后的IP报文转发给选出的服务器;服务器收到报文后，先将报文解封获得原来目标地址为VIP的报文，服务器发现VIP地址被配置在本地的IP隧道设备上，所以就处理这个请求，然后根据路由表将响应报文直接返回给客户。

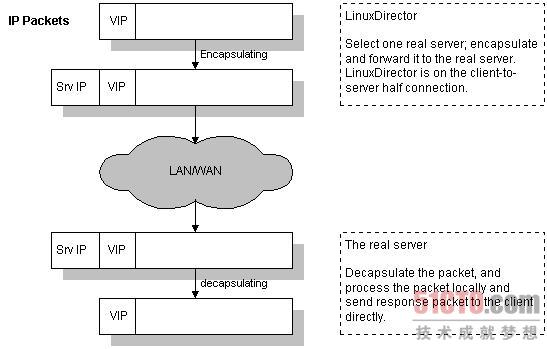

　　图5：VS/TUN的工作流程

　　在这里需要指出，根据缺省的TCP/IP协议栈处理，请求报文的目标地址为VIP，响应报文的源地址肯定也为VIP，所以响应报文不需要作任何修改，可以直接返回给客户，客户认为得到正常的服务，而不会知道究竟是哪一台服务器处理的。

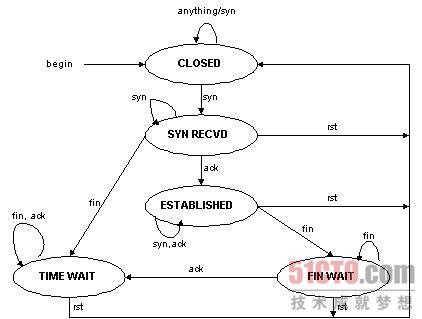

　　图6：半连接的TCP有限状态机
