通常情况，WAF的部署位置在防火墙和WEB服务器群之间，对WEB服务器群的出入流量进行有效监控，从而确保WEB应用的安全，如下图1所示。

当前，在运营商增值业务系统、政府门户网站、网上银行等基于Web的关键应用中，普遍存在部署WAF的需求。

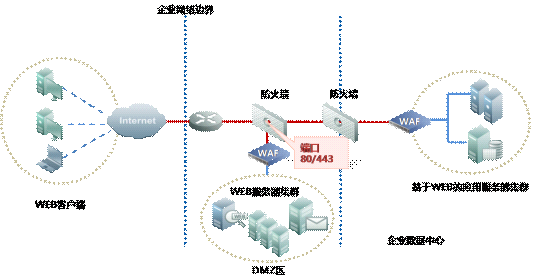

图1：WAF部署位置

WAF具体接入网络的方式，一般采用透明串接方式，也可以采用旁挂方式。如下所示。

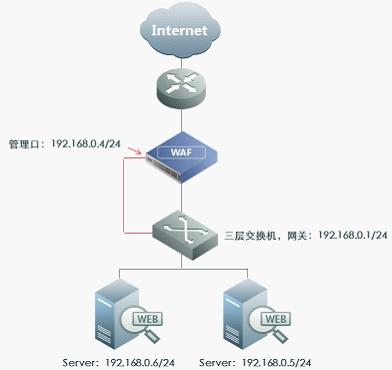

图2：透明串接方式

图3：旁挂方式

注：旁挂方式中，交换机上要配置一条静态路由，该路由的目标地址是被保护的服务器，下一跳地址是WAF的WAN口地址，将访问被保护服务器的流量牵引到WAF ；同时，让WAF的WAN口与交换机连接的接口所属VLAN和服务器与交换机连接接口所属VLAN相同， WAF清洗后的安全流量走二层转发回注到服务器； 从服务器侧看到的转发HTTP请求，源IP始终为WAF的WAN口IP地址，这样确保服务器返回的HTTP Response流量始终经过WAF。
