【51CTO.com 综合报道】枕边的手机震个不停，这么晚了，谁还找我，睁开睡眼惺忪的眼睛一看，原来是许久不联系的小林找我。这么晚了，能有什么事，毕竟是朋友，还是接吧。

刚接通电话，就听到一通诉苦，看在朋友的份上让我帮帮他。

听了半天，是小林的领导临时要求他提供他所在公司的网络拓扑结构图，而且是要实时的状态反映，而且很着急，后天领导的上级领导可能过来观摩，这可让小林慌了神，不知如何是好。

面对朋友的求助，怎么能见死不救。我首先想到的通过Visio来定制，结构图中的图元会很多，而且是结构图中的基本元素，必不可少。包括一些网络设备、服务器等，美观我想Visio肯定符合，但是如何才能完成快速化的定制，而且能实时的有真实状况的反映呢？

怎么办呢？我也有些不知所措，开开电脑上网查查吧，看看网上能不能搜索到相关的。

搜索关键字，看到的只是求助网络拓扑结构图的比较多，难道真的没有好的办法来解决，换个关键字“网络拓扑”，发现一家摩卡软件的公司对此有很多的链接，好多相关的文章，点进去看看。

原来是一家做监控的平台级的国产软件公司。涉及的内容很多，但最吸引我的是网络拓扑相关的一些，居然还有演示环境，注册个账号，进来看看。

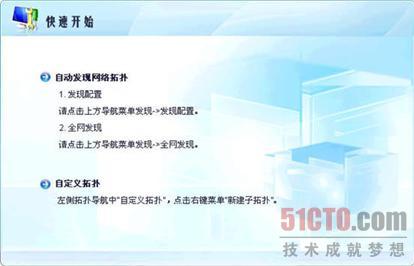

界面很漂亮，有向导提示，呵呵。那就好办了。

图1

自动发现与生成拓扑

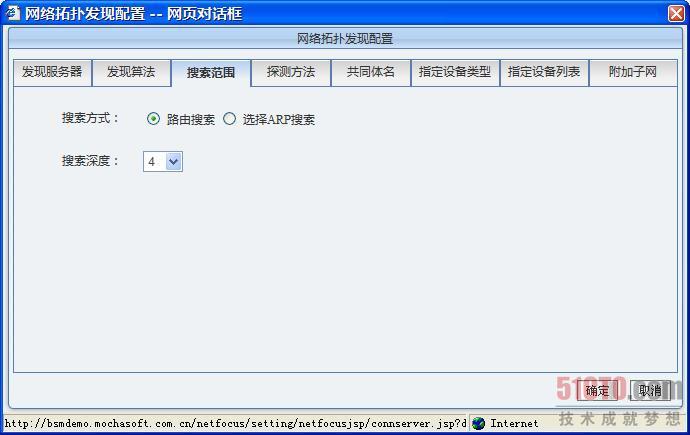

输入一个拓扑的发现起始IP，并设置好发现的范围、发现的设备类型限制等信息（如下图）

图2

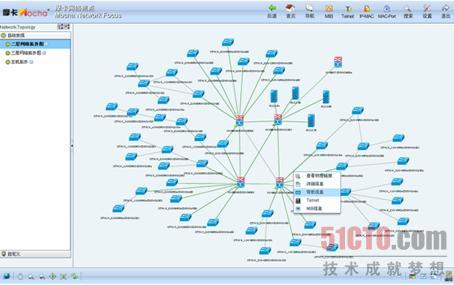

摩卡网络焦点(Mocha Network Focus)就可以自动的将企业的网络全部自动发现并生成2层和3层的网络拓扑。（如下图）

图3

可查看2层和3层设备的包含信息（如网卡、接口、IP和MAC），设备之间的物理和逻辑关系、设备连接信息（如网络连接和VLAN）也包括链路状态、接口状态等。

网络拓扑结构图

可以通过定制的方式配置出一个简单直观的全局网络拓扑，定制的方法也很简单，例如可把最关注的一组网络设备放在一个逻辑视图中，在全局的拓扑中只是显示这个逻辑试图的状态，这样全局的网络拓扑就可以精简为多个的逻辑视图，而且每个视图均有当前的状态，当某个视图出现问题的时候，管理员可以通过颜色的变化获知，进而详细查看该视图内是哪个设备出现的 问题，非常直观和有效。可清晰的看到一个网络设备出现了故障，它所连接的拓扑图的状态变化。

这不正好符合小林的需求吗？实时的显现真实的状态。能不能再绘制一些结构拓扑图呢？

能否满足呢，试着尝试拨打页面上方的服务热线400-611-5522去咨询，客服人员非常和气的给你讲解目前是有这个功能的。如何一步步操作，让我看到了效果。

图4

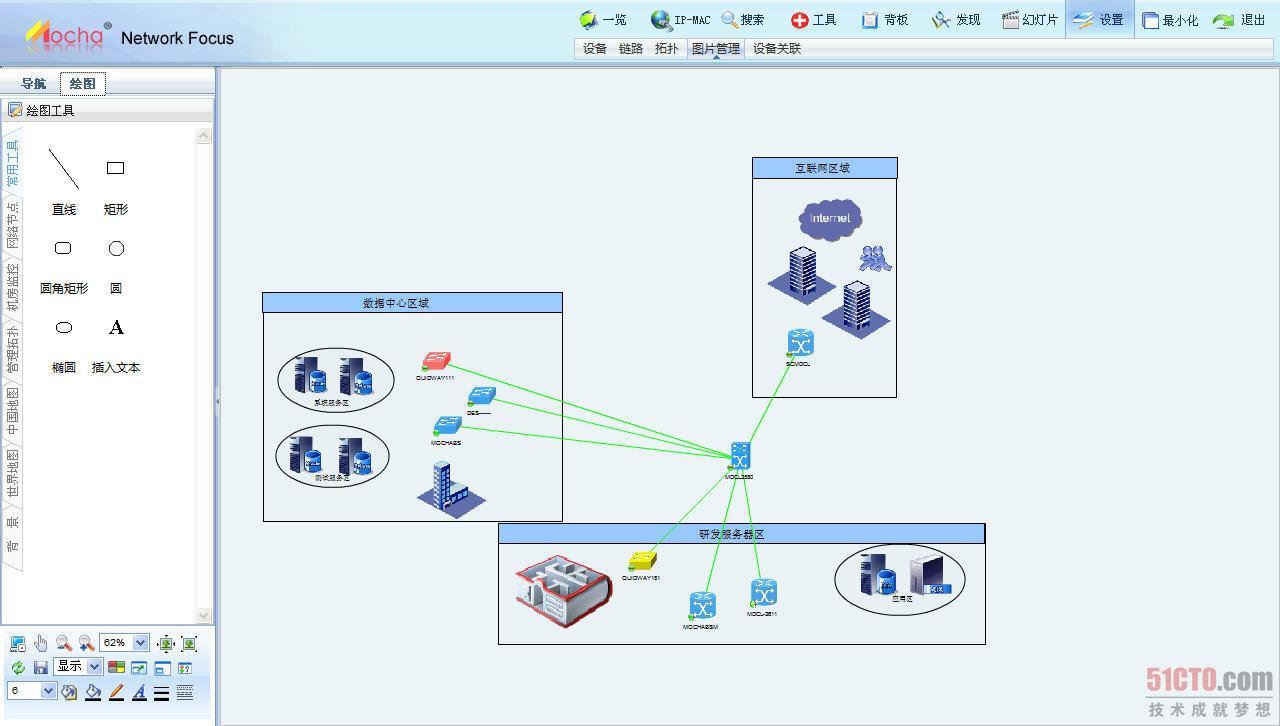

看来真的是可以依据用户网络规划的意图，创建管理拓扑，并将其应用到自动拓扑中，使拓扑变得更具有管理意义，特别是对于管理者，我想这也肯定符合小林的要求。

看来我真的有必要赶紧给小林回个电话了，告诉他，他真的可以提前完成领导交给他的任务了。按自己的需求，打造自己的网络“空间站”——网络拓扑结构图

小林接了电话，如获至宝，嘴里不停的叨念着Mocha…..Network Focus…
