热备份连接可用来提高可靠性，就是说，当单台UPS已不能保证用户提出的可靠性要求时，就可以再接上一台同规格的单机UPS来提高可靠性。两台单机的连接方法如图1所示。

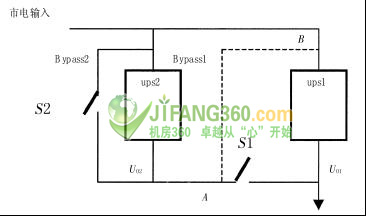

图1两台热备份连接图

这种连接非常简单，如图1所示，当把UPS1作为主输出电源而把UPS2作为备用机时，只需将备用机UPS2的输出与UPS1的旁路Bypass1输入端相连就可以了，不过此时UPS1的旁路Bypass1输入端一定要与UPS1的输入端断开。这样连接以后的UPS系统可靠性就提高了。为了有一个量的概念，图2给出了单台UPS可靠性模型图。

#p#

图2中PU是不戴旁路时单台UPS主机可靠性，设PU=0.99，PB是旁路（Bypass）的可靠性，为了便于计算，也设PB=0.99（实际上要高得多），也就是说，此二者的可靠性都是99%，即不可靠性是1-0.99=0.11即1%。这两部分是并联冗余的关系，那么根据可靠性并联的计算公式，单台UPS系统的可靠性P1就是：

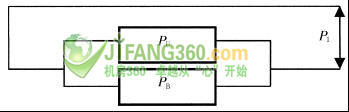

图2单台UPS可靠性模型图

P1=1-(1-PU)(1-PB)（1-1）
代入数值0.99，则
P1=1-(1-0.99)(1-0.99)=0.9999

由上面的结果可以看出，两个可靠性都为0.99的单元并联后，其可靠性增加到原来的100倍，不可靠性由原来的1%下降到0.01%！

#p#

以此为基础，就可以计算热备份连接UPS系统的可靠性了。图3给出了热备份连接UPS系统的可靠性模型图。这个图是对应与图1来做的。

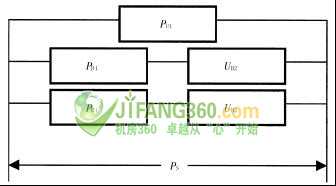

图3热备份UPS系统的可靠性模型图

其中：PB1、PU1——分别对应于UPS1的旁路可靠性的主机可靠性；

PB2、PU2——分别对应于UPS2的旁路可靠性和主机可靠性。

为了便于计算，仍设它们有着相同的可靠性，并都是0.99，其可靠性计算式如下：

PS=1-（1-PU1）（1-PB1PU2）（1-PB1PB2）
=1-(1-0.992)(1-0.992)(1-0.992)
=0.99999604(1-2)

由上式简单地计算就可以明显地看出，两台热备份连接的UPS系统可靠性比单台提高了两个数量级。

这种系统的连接方式简单易行，即使是不同品牌的机器，只要规格容量相同，就可连接，不需要再增加另外的设备。若两台不同容量的UPS相连，其容量只号按最小的那一台计算。

这种热备份连接方式也有它的不足之处，由于是同容量串联连接，故如果一台UPS过载，转到另一台后仍然过载，即带载能力没有加强；实用中很少有两台以上UPS的串联连接。因此，应用场合受到了限制。
