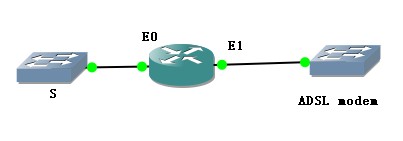

对于PPPoE配置的内容，我们再来对一个案例进行一下分析。那么我们先来看看PPPoE配置的网络拓扑图。从下面的拓扑图，我们来了解一下具体的网络环境。之后再对配置过程进行解析。

此案例配置共分7步:

PPPoE配置第一步:配置vpdn

vpdn enable(启用路由器的虚拟专用拨号网络---vpdn)

vpdn-group office(建立一个vpdn组,)

request-dialin(初始化一个vpnd tunnel,建立一个请求拨入的vpdn子组,)

protocol pppoe(vpdn子组使用pppoe建立会话隧道)

PPPoE配置第二步: 配置路由器连接adsl modem的接口

interface Ethernet1

pppoe enable允许以太接口运行pppoe

pppoe-client dial-pool-number 1将以太接口的pppoe拨号客户端加入拨号池1

PPPoE配置第三步:配置逻辑拨号接口

interface Dialer1

ip address negotiated    从adsl服务商动态协商得到ip地址

ip nat outside   为该接口启用NAT

encapsulation ppp 为该接口封装ppp协议

dialer pool 1 该接口使用1号拨号池进行拨号

dialer-group 1该命令对于pppoe是意义不大的

ppp authentication pap callin 启用ppp pap验证

ppp pap sent-username         户名和口令

PPPoE配置第四步:配置内部网络接口

interface Ethernet0(内部网络接口)

ip address 10.1.1.1 255.255.255.0

ip nat inside为该接口启用NAT

PPPoE配置第五步:配置路由器为内部网络主机提供dhcp服务

ip dhcp excluded-address 10.1.1.1

ip dhcp pool ABC

import all(导入dns和wins server)

network 10.1.1.0 255.255.255.0

default-router 10.1.1.1

PPPoE配置第六步:配置NAT

access-list 1 permit 10.1.1.0 0.0.0.255

ip nat inside source list 1 interface Dialer1 overload

PPPoE配置第七步:配置缺省路由

ip route 0.0.0.0 0.0.0.0 Dialer1

PPPoE配置是有的地区需要用chap认证方式，这时相应的指令为：

ppp authentication chap callin

ppp chap hostname abc123@baidu

ppp chap password **********
