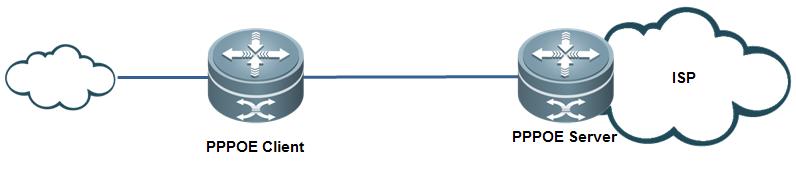

我们知道跟PPP协议类似的以太网PPPoE设置是我们在对组网协议学习中的重点。那么这里我们主要对PPPoE Server设置（针对路由器）的相关内容进行一下具体的阐述。那么这里就先看看具体的拓扑图。

PPPoE Server设置命令如下：

Server configuration
R2#sh running-config
Building configuration...
Current configuration : 920 bytes
!
version 12.2
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R2
!
!
username cisco password 0 cisco
memory-size iomem 15
ip subnet-zero
!
!
!
vpdn enable
!
vpdn-group 1
accept-dialin
protocol pppoe
virtual-template 1
!
!
!
!
voice call carrier capacity active
!
!
!
!
!
!
!
!
!
mta receive maximum-recipients 0
!
!
!
!
interface Loopback0
ip address 10.0.0.1 255.255.255.0
!
interface FastEthernet0/0
no ip address
duplex auto
speed auto
pppoe enable
!
interface FastEthernet0/1
no ip address
shutdown
duplex auto
speed auto
!
interface Virtual-Template1
ip unnumbered Loopback0
peer default ip address pool cisco
ppp authentication chap
!
ip local pool cisco 10.0.0.10 10.0.0.20
ip classless
ip http server
!
!
!
call rsvp-sync
!
!
mgcp profile default
!
dial-peer cor custom
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

PPPoE Server设置的客户端：

client configuration
R1#sh run
R1#sh running-config
Building configuration...
Current configuration : 870 bytes
!
version 12.2
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
!
memory-size iomem 15
ip subnet-zero
!
!
!
vpdn enable
!
vpdn-group cisco
request-dialin
protocol pppoe
!
!
!
!
voice call carrier capacity active
!
!
!
!
!
!
!
!
!
mta receive maximum-recipients 0
!
!
!
!
interface FastEthernet0/0
no ip address
duplex auto
speed auto
pppoe enable
pppoe-client dial-pool-number 1
!
interface FastEthernet0/1
no ip address
shutdown
duplex auto
speed auto
!
interface Dialer0
ip address negotiated
encapsulation ppp
dialer pool 1
dialer-group 1
ppp chap hostname cisco
ppp chap password 0 cisco
!
ip classless
ip route 0.0.0.0 0.0.0.0 Dialer0
ip http server
!
!
!
call rsvp-sync
!
!
mgcp profile default
!
dial-peer cor custom
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

R2#sh vpdn se
R2#sh vpdn session
%No active L2TP tunnels
%No active L2F tunnels
%No active PPTP tunnels
PPPoE Session Information Total tunnels 1 sessions 1
PPPoE Session Information
SID       RemMAC          LocMAC       Intf     VASt  OIntf         VLAN/
VP/VC
1      c800.0874.0000  c800.0c04.0000  Vi1      UP    Fa0/0

R1#sh vpdn session
%No active L2TP tunnels
%No active L2F tunnels
%No active PPTP tunnels
PPPoE Session Information Total tunnels 1 sessions 1
PPPoE Session Information
SID       RemMAC          LocMAC       Intf     VASt  OIntf         VLAN/
VP/VC
1      c800.0c04.0000  c800.0874.0000  Vi1      UP    Fa0/0

好了，到这里，PPPoE Server设置的基本过程就在这里，望对大家有所帮助。
