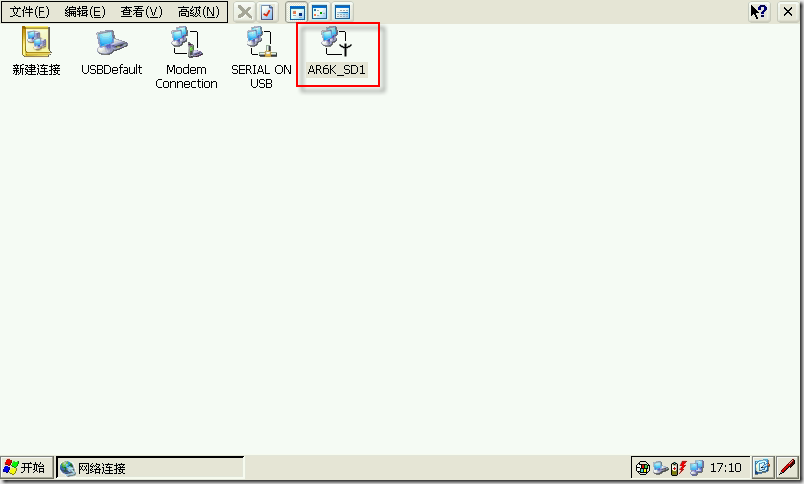

今天调试了一款SDIO的无线网卡AR6102，由于该芯片是板载的，所以写了一个应用程序，模拟无线网卡的插入拔出，然后简单修改了SDHC驱动，检测应用程序发出的模拟卡插拔的动作，并控制芯片的PWR和RST引脚。幸运的很，改完之后，就可以用了。通过应用程序模拟无线网卡的插入动作后，在超级终端看到了加载无线网卡驱动的打印信息，在控制面板的网络连接里也看到了WIFI设备，AR6K_SD1。

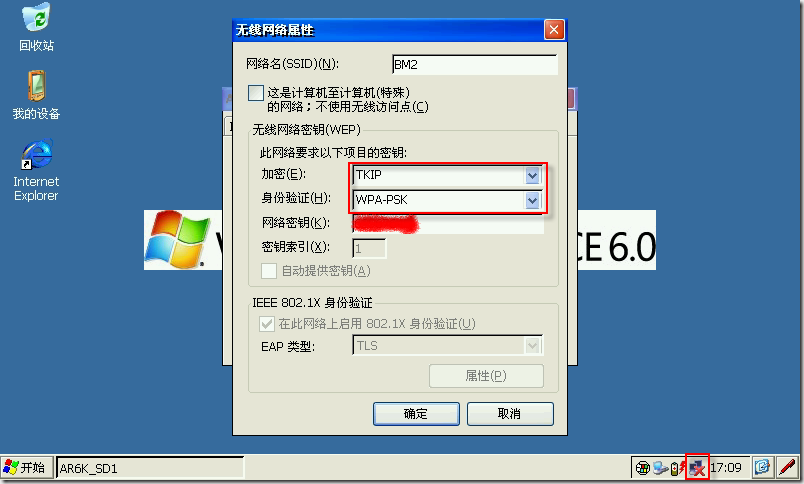

用于测试的无线AP是Cisco的，加密方式是WPA-Personal，根据路由器的设置，选择加密方式并输入网络密钥，如下图所示。

点击确定后，正常连接至无线AP，但信号强度极低，可能跟天线有关系。

连接至AP后，AR6K_SD1的IP信息如下图所示。

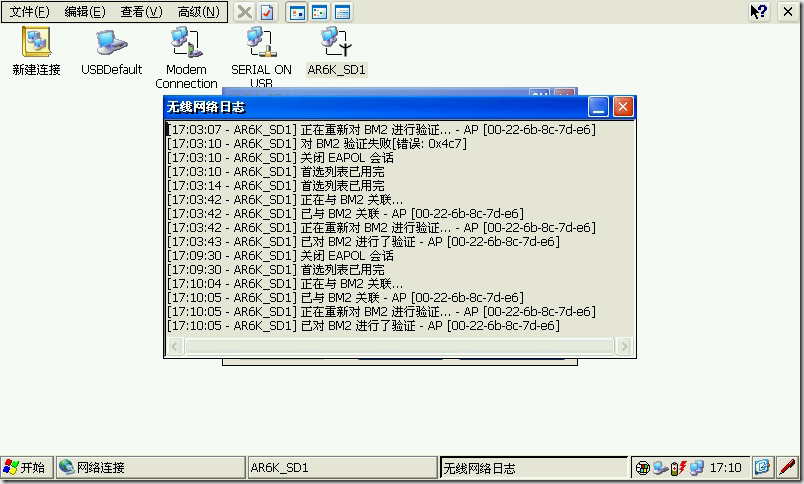

连接过程中的日志如下图所示。

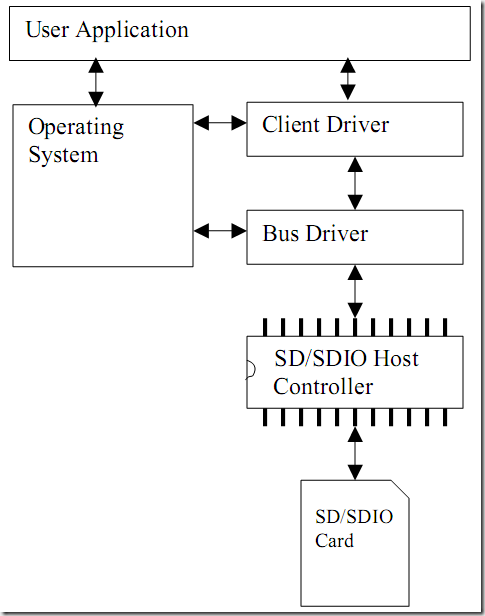

下面简单介绍一下调试的思路。我们知道，WinCE下SD卡驱动主要由三部分组成，BusDriver、HostControllerDriver和ClientDrivers。他们三者与应用程序和操作系统的关系如下图所示。

可以看到，BusDriver是介于ClientDriver和HostControllerDriver之间的一个抽象管理层。它为ClientDriver提供了标准的API，使其能在不同的WinCE系统上运行。BusDriver的真实存在为SDBUS.dll。这部分代码由微软提供，与平台和应用无关。所以，在移植驱动的过程中无需做任何修改。

ClientDriver通过BusDriver提供的抽象接口，控制并操作SD设备。WinCE下SDIO的ClientDriver类型有Memory、BlueTooth、GPS和WIFI等几种。这部分的驱动根据设备类型不同而不同，当SD设备插入时，BusDriver根据注册表的配置，加载相应的ClientDriver。ClientDriver一般由模块厂商提供，基本不用做修改即可使用。

HostControllerDriver是BusDriver和HostController之间的一个硬件抽象层，这部分代码随着平台和芯片的不同而不同。在调试SD设备的过程中，需要做相应修改。

根据以上分析，调试AR6102的驱动时，仅仅修改了HostControllerDriver的代码，其他两个部分都没有动。实际上原厂也没有提供ClientDriver的代码，只给了DLL文件而已。
