一、Ipv6的产生背景：略……

二、Ipv6特点：略……

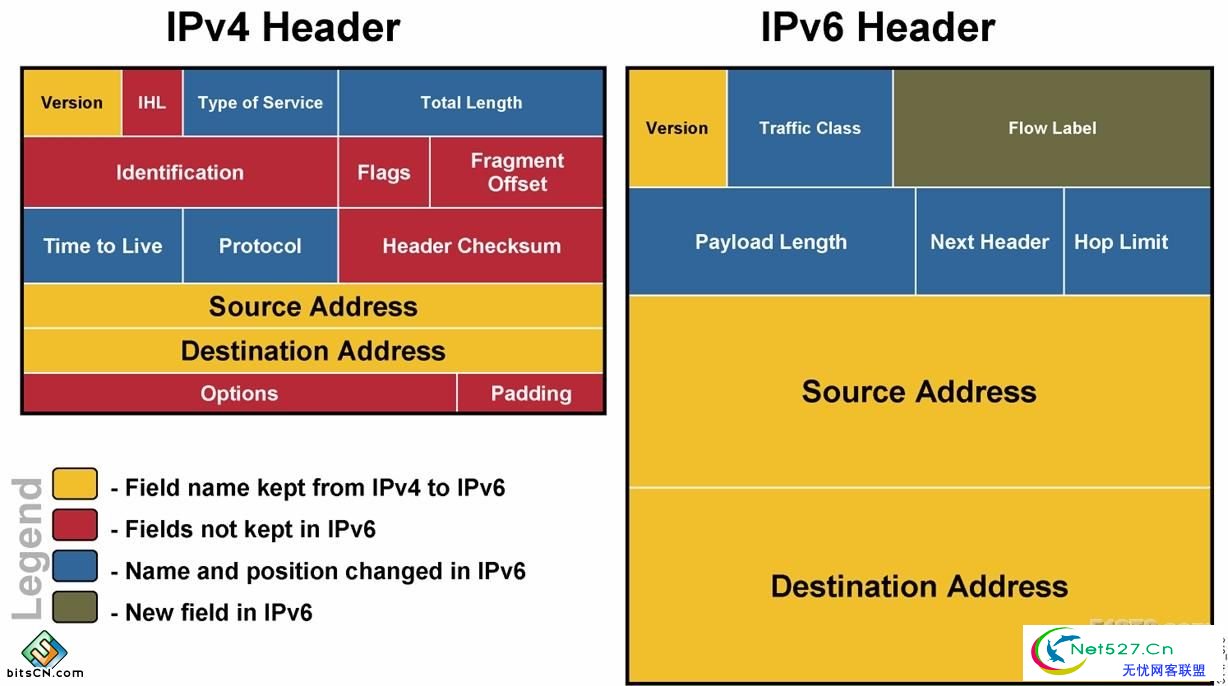

三、IPv6和IPv4包结构对比：如下图

通过上图可以明显看出IPv6的包结构比IPv4简单的多，而且加入了原本IPv4没有的流标签

，用于区别数据流类型。

四、IPv6表示方法：

1、IPv6有128位的长度，以冒号分16进制的形式分成8组 每组有4位16进制的数。如：

0001:0123:0000:0000:0000:ABCD:0000:0001/96

2、每组中开头的0可以省略不写。上面的地址可以写成：1:123:0:0:0:ABCD:0:1/96

3、 连续的全0组，可以用两个冒号表示，但在一个地址中，双冒号只能出现一次。上面的

地址可以再简成： 1:123::ABCD:0:1/96

4、再如：2001:0DB8:0000:0000:0000:0000:1428:57ab可以写成2001:DB8::1428:57ab

5、IPv6使用前缀长度来区分不同的网络：如：2000::1/16 和 2000::2/16是同一个网络；

而2000::1/16 和 2001::1/16 就不是一个网络，因为它们都使用16位的前缀长度，也就是二进

制部分前16位要相同，但是这两个IP地址二进制部分只有前15位相同，所以是不同的网络。

五、IPv6分组报头字段详解：略……

六、IPv6地址类型：

1、单播地址（Unicast Address）：用于标识单个接口除FF00::/8用于组播地址，其余都

是单播地址

单播地址0:0:0:0:0:0:0:0或者 ::称为不确定地址单播地址0:0:0:0:0:0:0:1或者 ::1 称为回环地

址

2、组播地址：标识位于不同设备上的一组接口，发送给组播地址的分组将传送到该地址标

识的所有接口。以FF00::/8开头。

3、任意播：一种新的地址类型，来自单播地址空间；同一个单播地址分配给多个接口时该

单播地址将变成任意播地址；发送给任意播地址的分组将传送到该地址标识的接口中最近的接

口（远近根据相应路由协议度量值判断）

七、IPv6的具体配置及支持IPv6的路由协议：

实验平台：Cisco 3725+NM4T串口模块+GT96100-FE快速以太网模块

IOS：c3725-adventerprisek9-mz.124-9.T1.bin

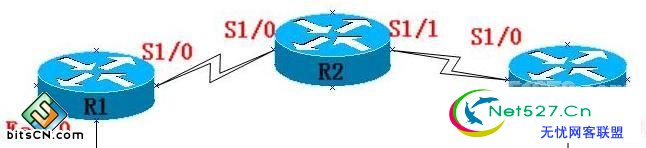

实验拓扑：如下图：

R1配置：

R1(config)#ipv6 unicast-routing //开启IPv6路由功能（不能少）

R1(config)#int fa0/0

R1(config-if)#ipv6 enable //在接口上开启IPv6，会自动生成一个链路本地地址以FE80开

头

R1(config-if)#ipv6 address 2000::1/16 //如果直接手动指定一个IPv6地址也会自动产生

上述地址

R1(config-if)#no shut

R1(config)#int s1/0

R1(config-if)#ipv6 address 2001::1/16

R1(config-if)#no shut

R1(config)#ipv6 route ::/0 2001::2 //默认路由

R1(config)#do show ipv6 rou

IPv6 Routing Table - 7 entries

Codes: C - Connected, L - Local, S - Static, R - RIP, B - BGP

U - Per-user Static route

I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary

O - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2

ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2

D - EIGRP, EX - EIGRP external

S   ::/0 [1/0]     //跟的是下跳路由器的接口，发现默认管理距离是“1”和V4中一样

via 2001::2

--部分省略---

R2配置：

R2(config)#ipv6 unicast-routing

R2(config)#int s1/0

R2(config-if)#ipv6 address 2001::2/16

R2(config-if)#no shut

R2(config-if)#do p 2001::1 //能和对端R1通讯

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 2001::1, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 12/36/84 ms

R2(config)#int s1/1

R2(config-if)#ipv6 address 2002::1/16

R2(config-if)#no shut

R2(config)#ipv6 route 2000::/16 s1/0 //静态路由

R2(config)#ipv6 route 2003::/16 s1/1 //R2不是末稍网络，所以不能用默认路由

R2(config)#do show ipv rou

IPv6 Routing Table - 8 entries

Codes: C - Connected, L - Local, S - Static, R - RIP, B - BGP

U - Per-user Static route

I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary

O - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2

ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2

D - EIGRP, EX - EIGRP external

S   2000::/16 [1/0]    //跟的是直连出口的名称，默认管理距离也是“1”V4中是“0”

via ::, Serial1/0

S   2003::/16 [1/0]

via ::, Serial1/1

--部分省略---

R3配置：

R3(config)#ipv6 unicast-routing

R3(config)#int s1/0

R3(config-if)#ipv add 2002::2/16

R3(config-if)#no shut

R3(config-if)#do ping 2002::1

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 2002::1, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 16/44/80 ms

R3(config-if)#int fa0/0

R3(config-if)#ipv add 2003::1/16

R3(config-if)#no shut

R3(config)#ipv6 route ::/0 s1/0 20 //浮动默认路由

R3(config)#do show ipv route

IPv6 Routing Table - 7 entries

Codes: C - Connected, L - Local, S - Static, R - RIP, B - BGP

U - Per-user Static route

I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary

O - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2

ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2

D - EIGRP, EX - EIGRP external

S   ::/0 [20/0] //也可以人为指定管理距离

via ::, Serial1/0

--部分省略---

R3#p 2000::1 //R3能成功ping通R1上的以太网口，证明整个网络是互通的

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 2000::1, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 64/104/160 ms
