普通AMD 790GX芯片组主板 PCMARK05成绩

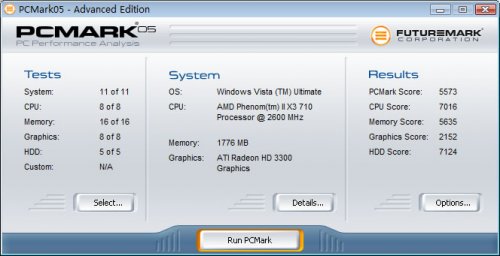

悍马HZ01主板的测试成绩

普通AMD 790GX芯片组主板测试成绩

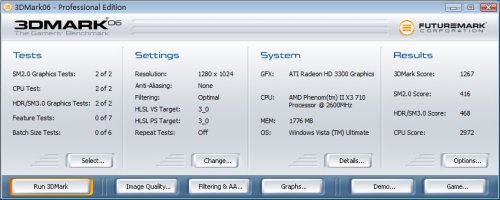

悍马HZ01测试成绩

和普通790GX芯片组主板相比，悍马HZ01并没有因为是MATX主板而降低任何性能！并且在3DMARK方面甚至还互有胜负，可以说作为一款小板790GX主板来说，悍马HZ01在性能上没有输给任何人。

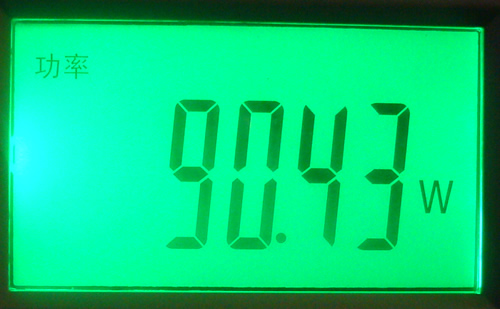

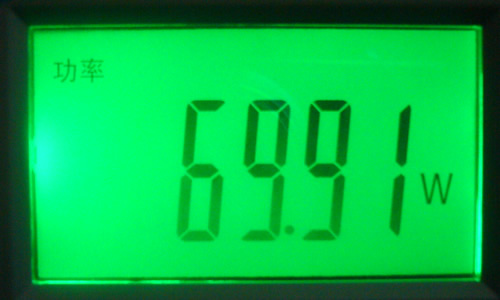

普通790GX主板 上网功耗

悍马HZ01主板上网功耗

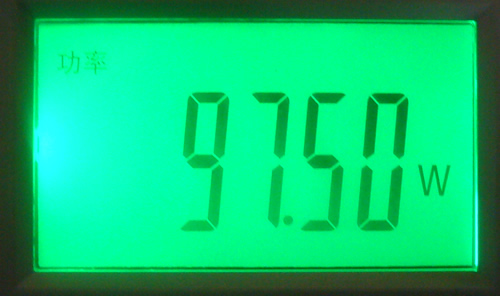

普通790GX主板运行3DMARK时功耗

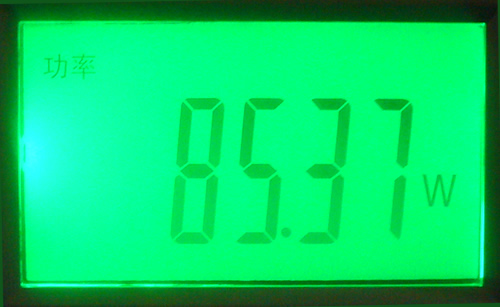

悍马HZ01主板运行3DMARK时功耗

通过相关仪器可以看到捷波悍马HZ01所提出的节能概念并非没有实际效果，光上网时就能节省5W电，在运行3D程序后其功耗更是低了10W之多，对于用来当HTPC和下载机的消费者来说，省电就意味着省钱。

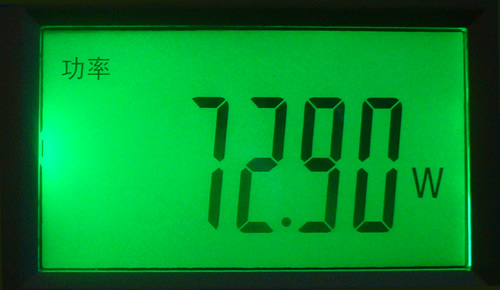

低电压时悍马HZ01的上网功耗

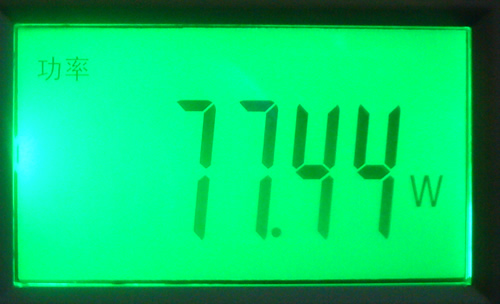

低电压时HZ01运行3DMARK时的功耗

降低电压无疑能有效的降低CPU的功耗和发热量，对于长久使用来说只有利而无一害。而捷波悍马HZ01主板的一大特点就是提供了主板对CPU和相应总线和芯片组的电压降低能力，以反超频的方法来进一步降低主机功耗。并且由于工作频率并没有发生变化，因此对性能自然也不会有任何影响。

近日，AMD三核变四核的消息充斥于市面上，除了需要能有潜力的CPU外，主板的好坏也成了关键因素之一。部分主板虽然提供了相关的选项，但能不能开启就是另外一回事了。

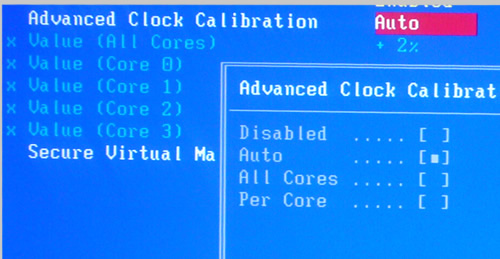

在BIOS中将ACC高级时钟校验的设置从Disabled改为Auto后保存BIOS并重启电脑。随后便能看到相应的结果。

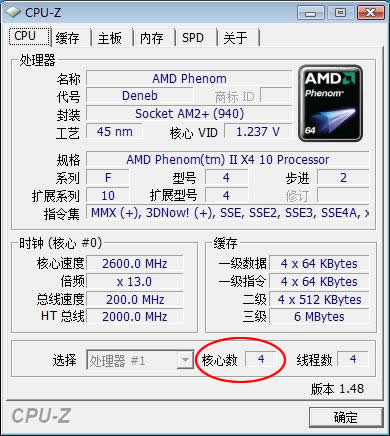

CPU-Z信息

很幸运，悍马HZ01顺利的将Phenom II X3 710处理器变身为Phenom II X4处理器，并且在低于默认1.325V电压的1.237V状态下，悍马HZ01依然能有效的驱动并成功开启并屏蔽的第四颗核心。

开启并屏蔽的第四颗核心后，PCMARK总成绩有所提高，并且CPU单项得分也从三核时的7000分增加到了7800余分！性能增长十分明显。

在同质化现象十分严重的今天，捷波以其独到的理念和前卫的设计带给我们以***的产品。扎实的做工，不错的用料，丰富的接口及实用的硬解码功能。悍马HZ01主板在有效节能的同时却丝毫不损失性能，并且直观的界面和强大的做工使得三核破解更为轻松和简单。对于一款仅有599元的主板来说，其所展现出的能力确实无懈可击？
