【51CTO精选译文】最近我参加了一个本地Visual Studio 2010启动仪式，当初去的目的主要是想看看Team Foundation Server（TFS）的新特性，但真正令我印象深刻的是新增的一些架构工具，以前我一直使用Visual Studio扩展工具NDepend，很高兴现在在Visual Studio 2010中对架构工具进行了改进，吸收了大部分NDepend的功能，请看版本对比表（http://www.microsoft.com/visualstudio/en-us/products/2010/default.mspx#compare），它仅在旗舰版中具有这个功能。

为了便于说明，我将使用一个假想的，有Web、业务和数据层，以及一些共享模型对象的应用程序作为示例，如下图所示。

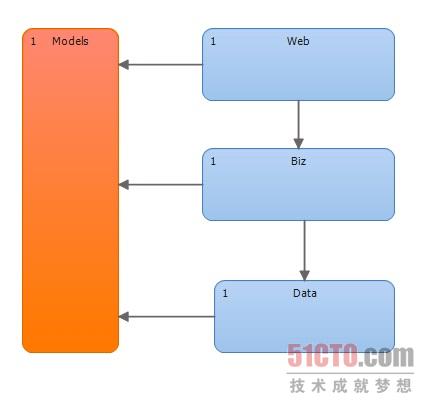

图 1 假想的应用程序分层图

这里没有什么特别的，图中显示了每一层的名字，数字是代码单元的编号（在这里，你可以加入独立的命名空间或类）。为了创建一个图表，我们需先创建一个新的Visual Studio 2010建模项目，在该项目上增加新的层图，我使用设计器添加了形状和依赖线，看起来还不错，但我想让它变得更好看。

为了将模块放入某一层，你可以从解决方案资源管理器（Solution Explorer）或新的架构浏览器（Architecture Explorer）进行拖放，两种方法都可以找到你想找的对象，虽然方法不一样，但结果是一样的，当所有模块分配到正确的层中后，你可以在图表上点击右键，然后选择“验证架构（Validate Architecture）”。

Visual Studio 2010然后就会编译你的解决方案，并验证其架构，如果不出现错误，你将会看到如下的输出信息：

1/28/2010 4:04:17 PM: Architecture validation is starting.

1/28/2010 4:04:23 PM: Architecture validation succeeded (0 suppressed).

现在我们尝试添加一个非法调用，在这里，我首先在Biz项目上添加一个引用，但失败了，因为它将会产生一个循环依赖，我想这在以前的版本中一样存在，但我却从没遇到过。

增加了非法调用后，我再次验证架构，解决方案将会重新编译，这次的输出信息如下：

1/28/2010 4:19:46 PM: Architecture validation is starting.

1/28/2010 4:19:55 PM: Architecture validation failed with 3 violation(s) (0 suppressed).

OK，我们的行为正如预期的那样，点击错误列表，可以看到错误的详细信息。

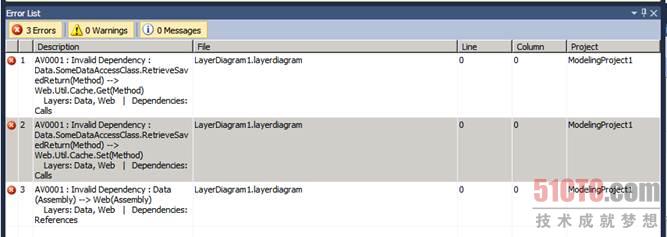

图 2 错误列表

因此，不仅在数据层的代码触发事件上增加了讨厌的调用，引用本身也有，从这里的错误列表我们可以做许多事情。

在错误上点击右键，从弹出的右键菜单中选择“管理验证错误”，然后点击“抑制错误”，当然你这么做需要冒一定的风险，编译的输出信息如下：

1/28/2010 4:25:03 PM: Architecture validation is starting.

1/28/2010 4:25:09 PM: Architecture validation succeeded (3 suppressed).

如果你想立即修复错误，你可以双击错误信息获取违规代码，如果是一个正常的编译失败，你会看到一些语法错误，如果你使用TFS，可以选择“创建工作项目”基于错误信息创建一个新的TFS工作项目。

通过设置建模项目的“验证架构”参数，也可以将其包括在本地编译过程中，TFS用户也可以增加这一步，只需要在编译标签增加下面的MSBuild参数即可：

/p:ValidateArchitecture=true

这对于团队构建特别有用，因为你可以阻止检入可能会引起架构问题的代码。

我很高兴地看到这些东西出现在VS 2010中，我不知道这些新的组件是否能达到NDepend的功能，但他们的出现也标志着Visual Studio 2010的进步，我希望这些工具能够帮助我们真正改进，形成一个更高效的团体。

在编写本文的时候，我发现最新的NDepend 3 Beta版完全集成到Visual Studio中了，我将另起一篇比较Visual Studio 2010中的DGQL查询和NDepend的CQL。

原文出处：http://blogs.lessthandot.com/index.php/Architect/DesigningSoftware/validating-architecture-with-visual-stud-2010

原文名：Validating Architecture with Visual Studio 2010

作者：AlexCuse
