开发者手机实现隐藏式调试串口
创始人
2025-07-13 21:20:33
0次
想了解更多关于开源的内容，请访问：
51CTO 鸿蒙开发者社区
https://ost.51cto.com
实现方案为使用sim卡拓展卡槽在特定位置粘贴sim卡贴，并在对应边框位置嵌入弹片对接机内TX/RX引脚，同时复用sim卡的GND引脚，实现不破坏整机外观的同时实现硬件串口调试功能。

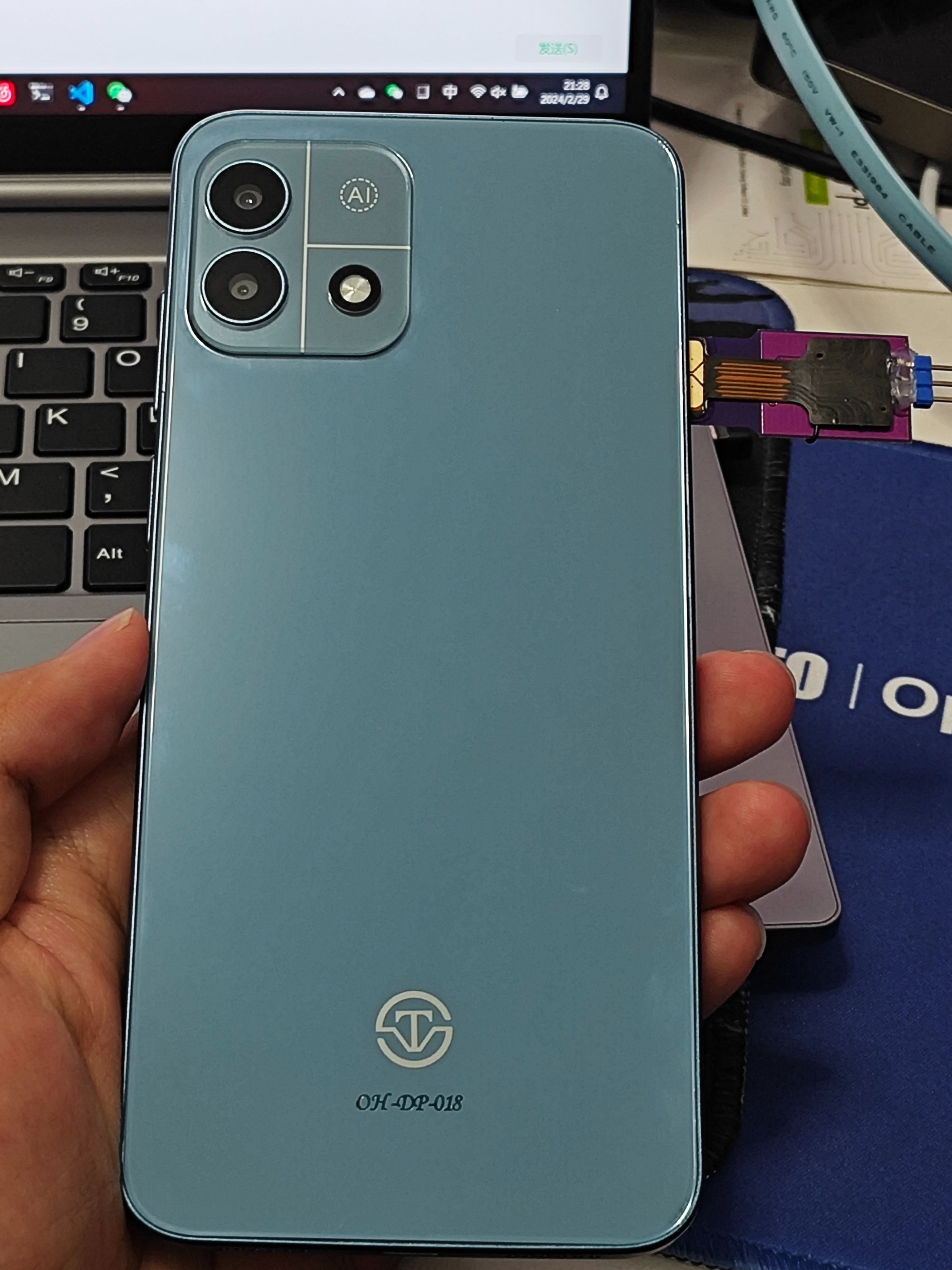

效果展示：

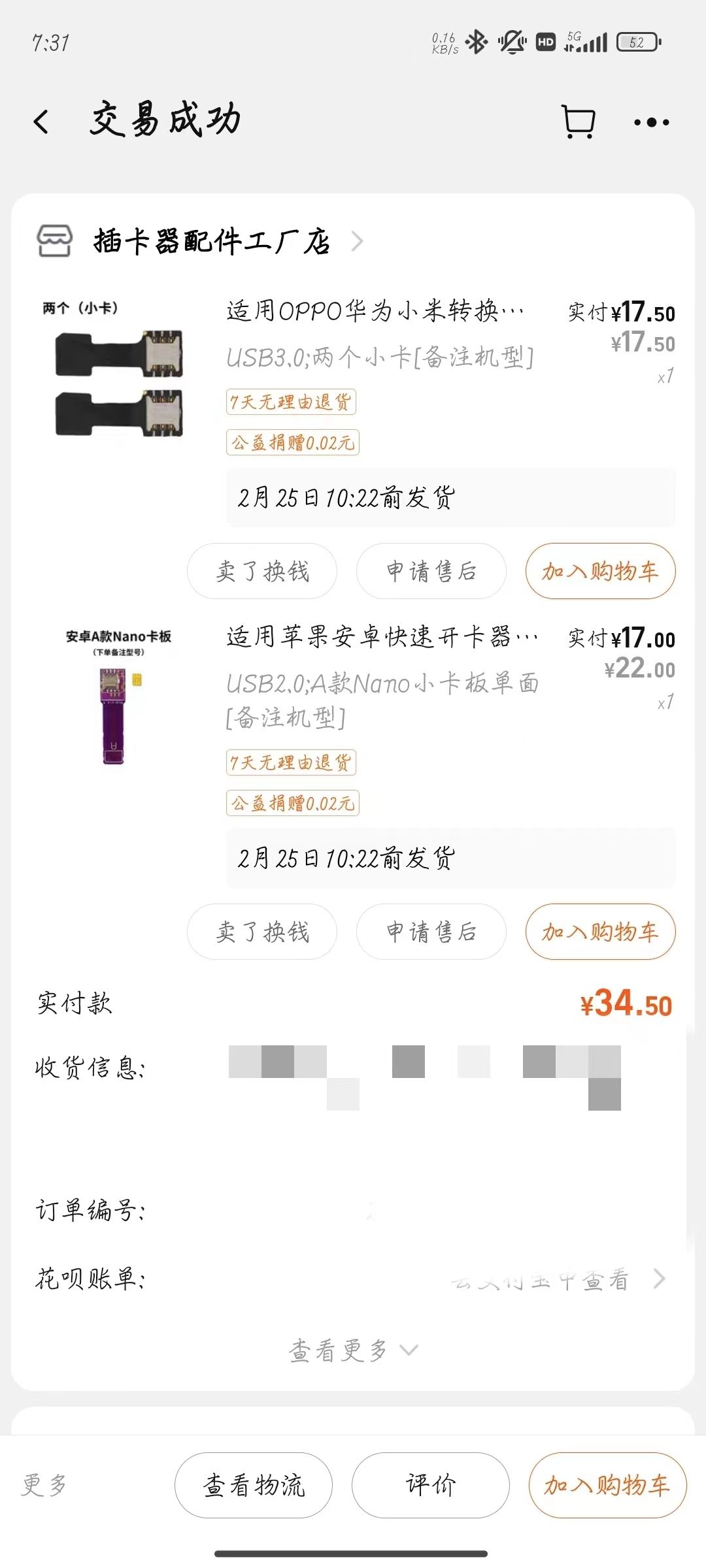

购入材料。
准备一张卡贴。

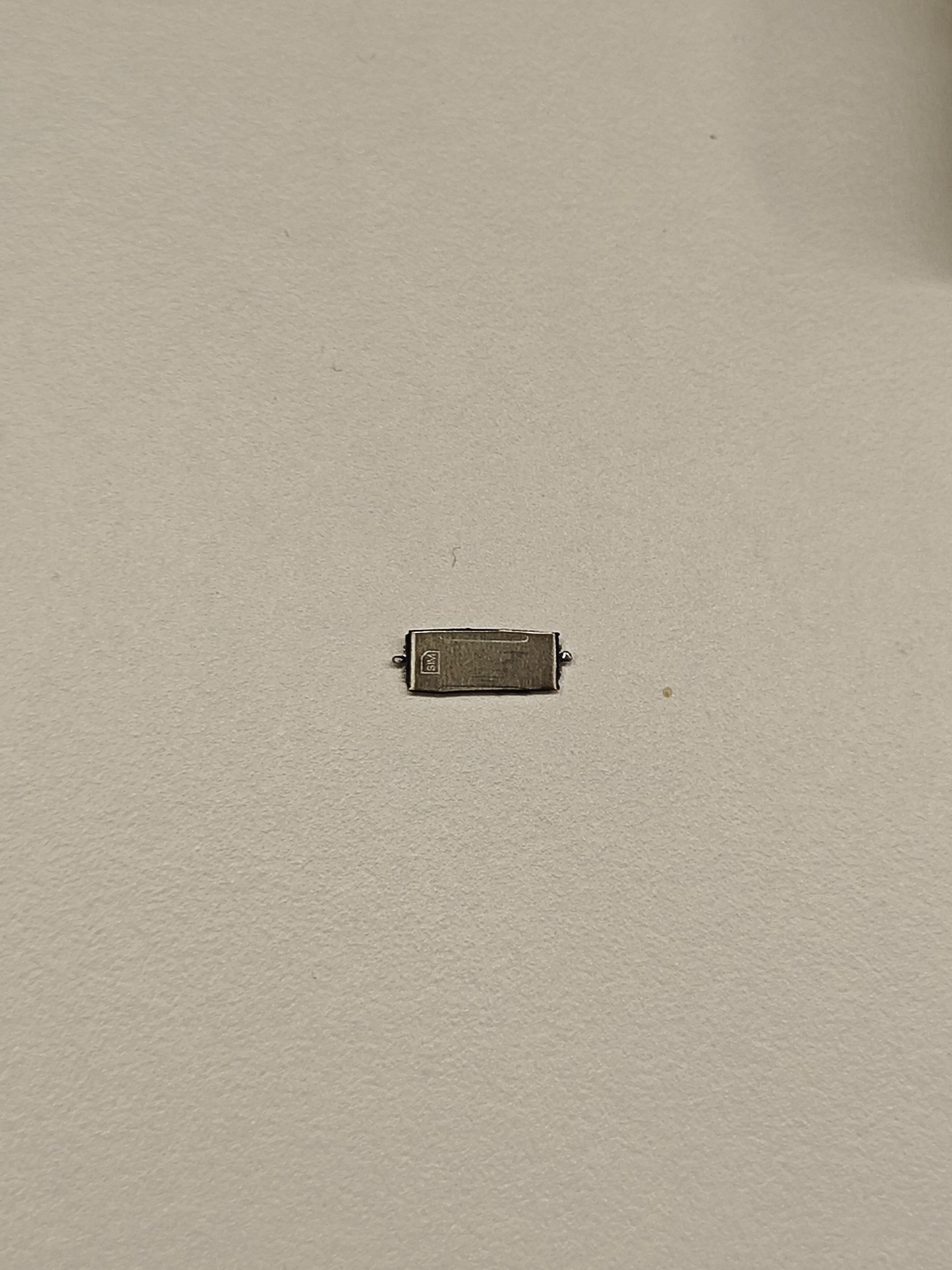

拆下卡座后剪开，修理平整。
金属盖剪成合适形状，贴上透明胶绝缘，再贴到背面加强刚性。

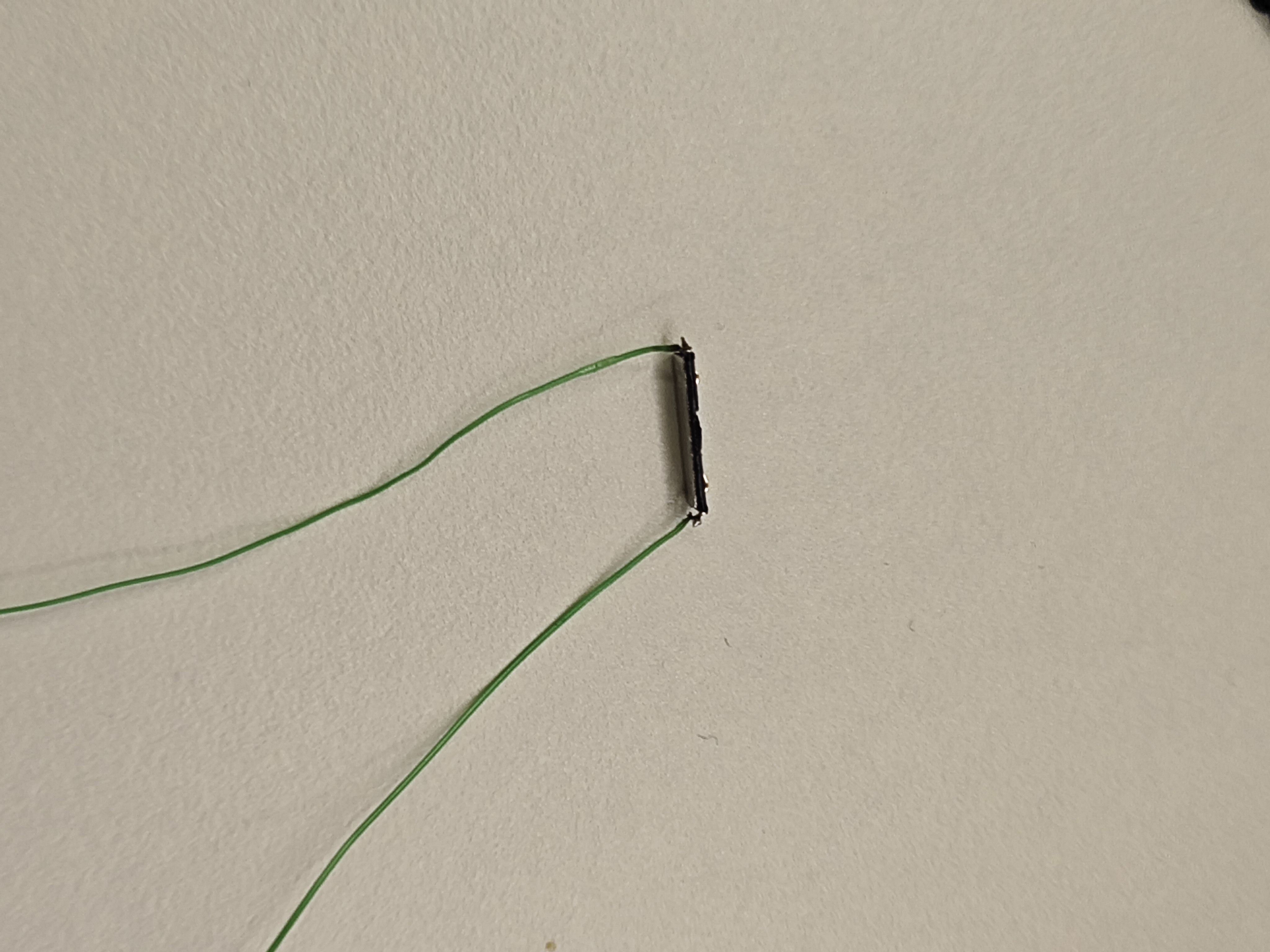

两端焊上细线。
削平卡槽内部一部分边框支撑，同时钻两个小孔。

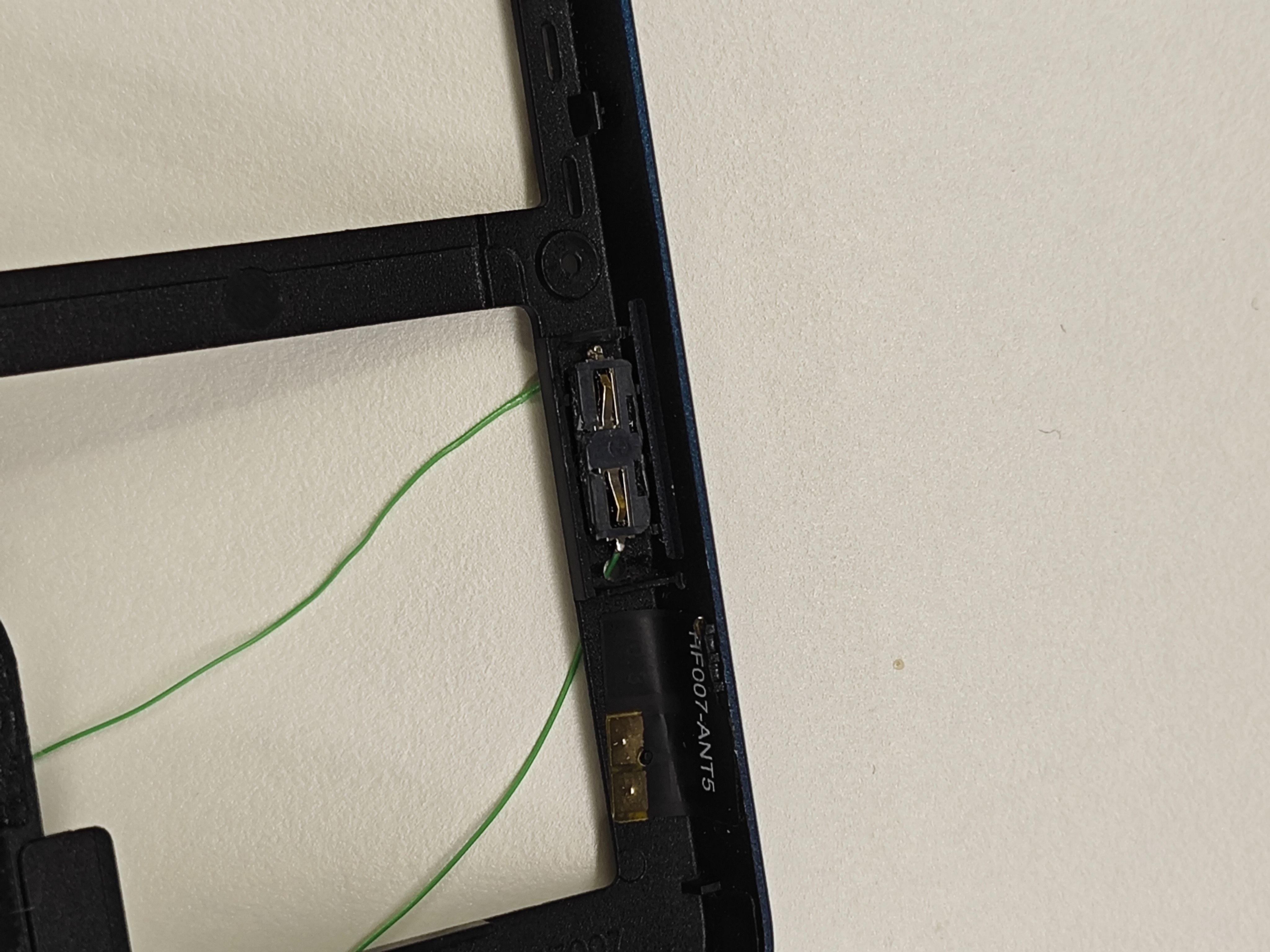

放入弹片，打上胶水固定。

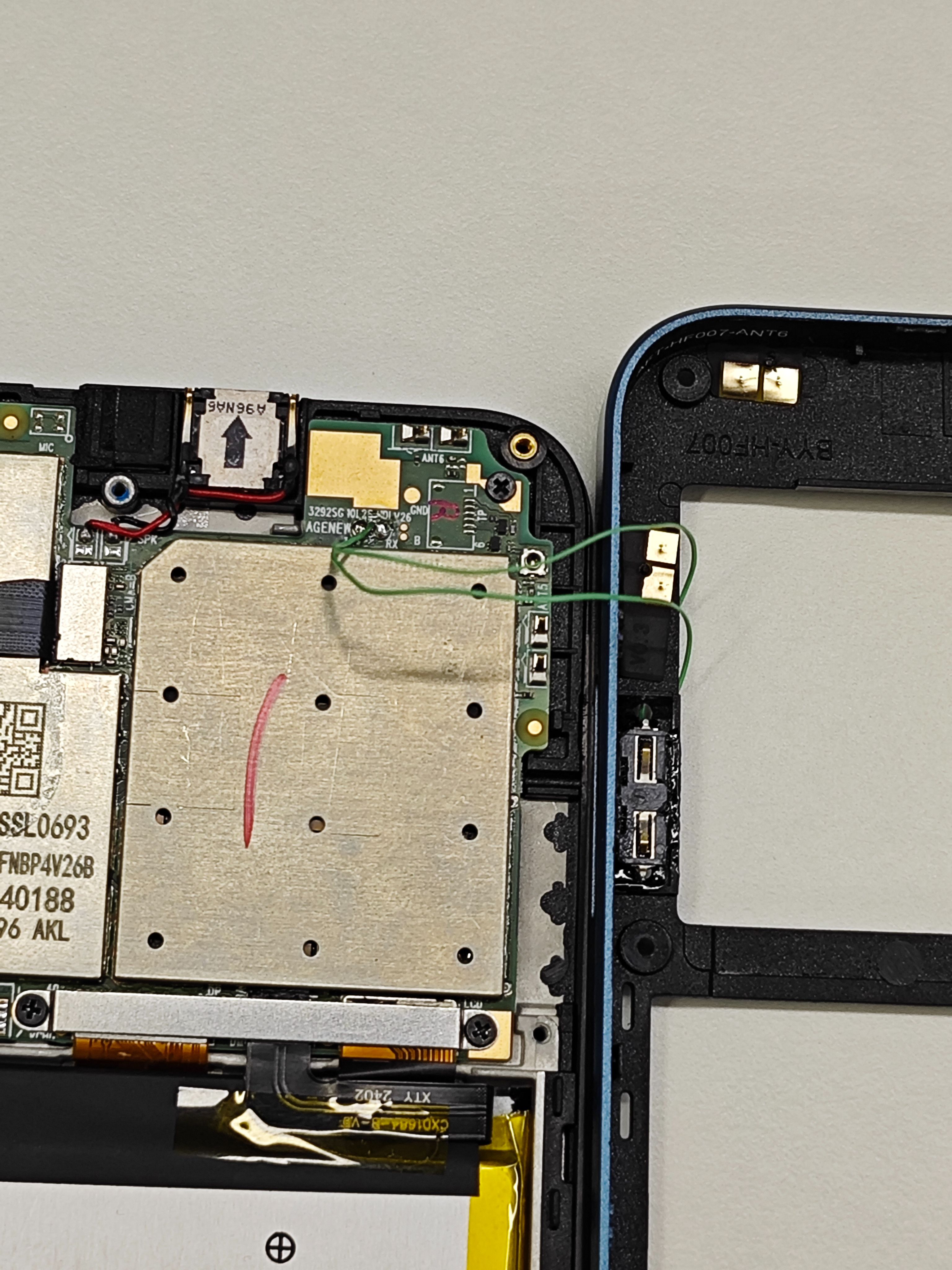

焊接到主板TX/RX引脚。

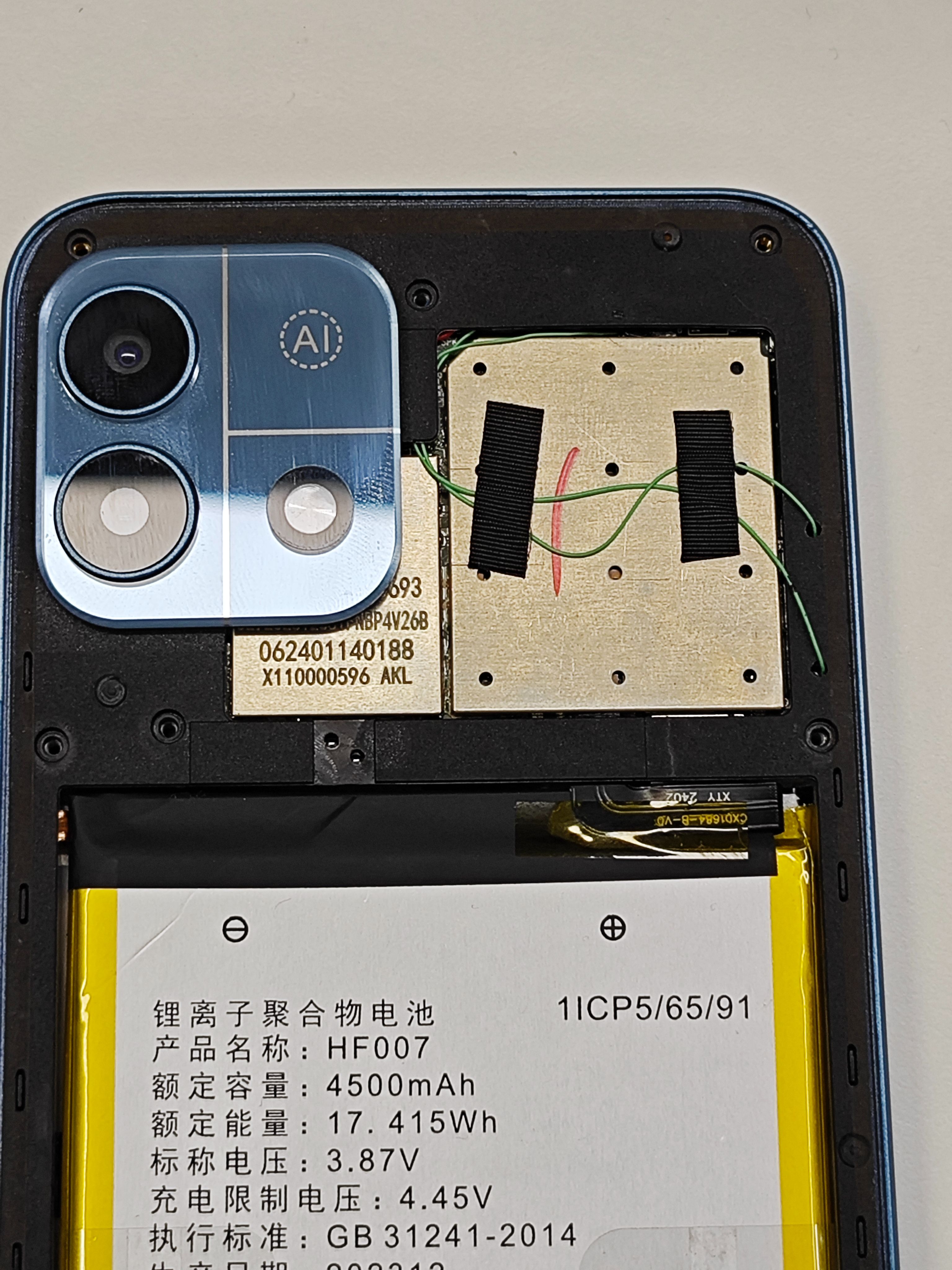

随便固定一下。

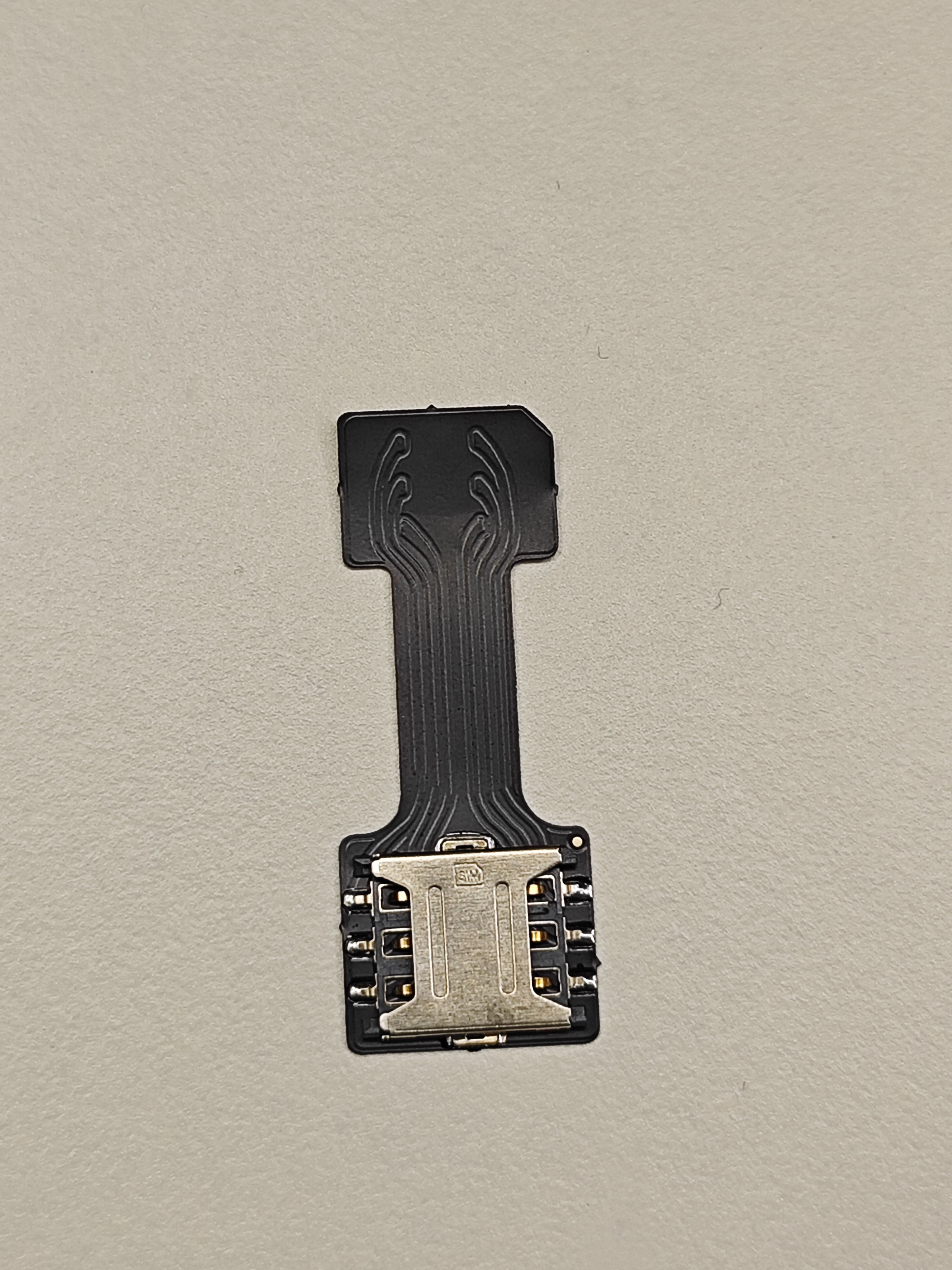

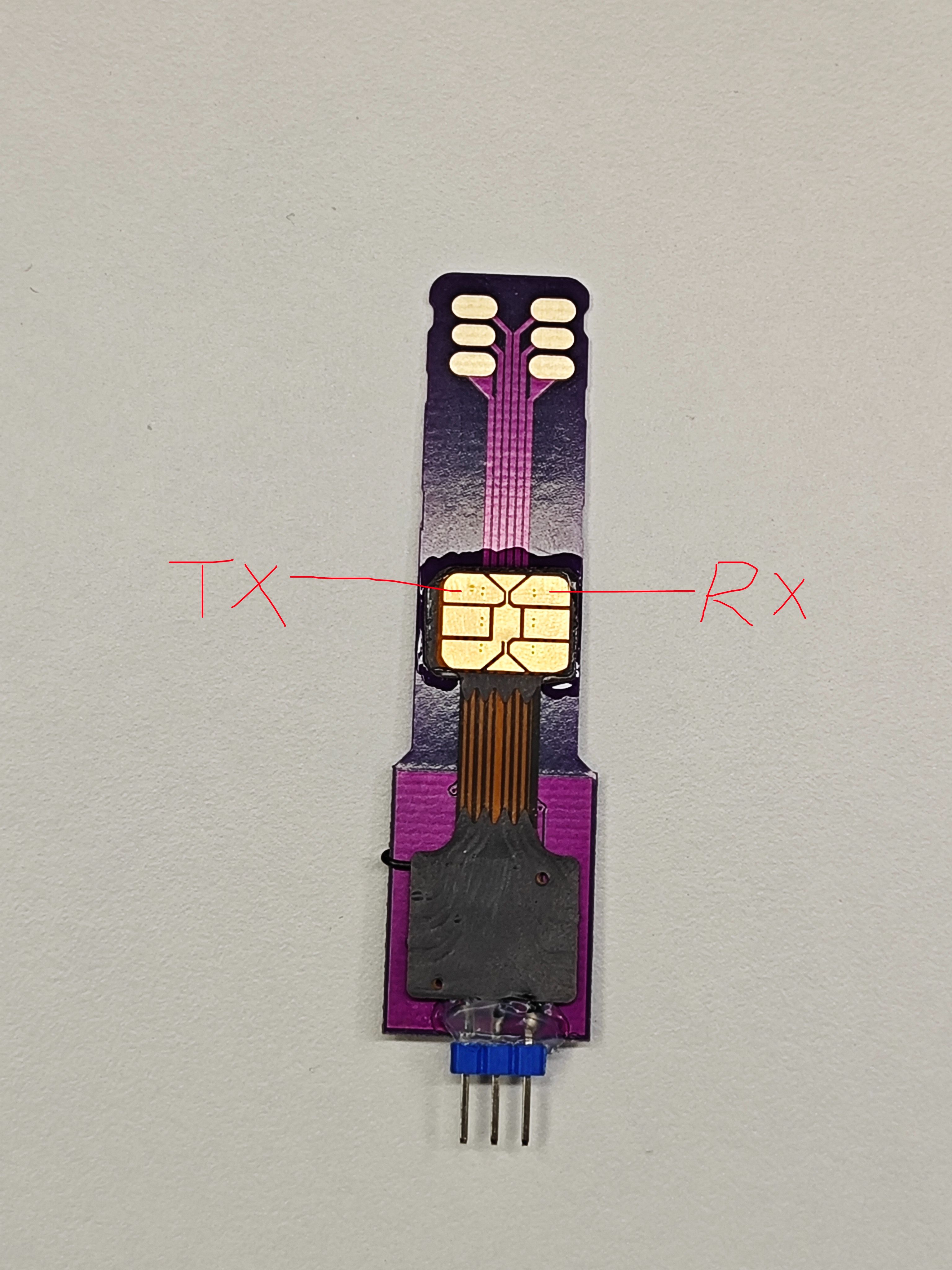

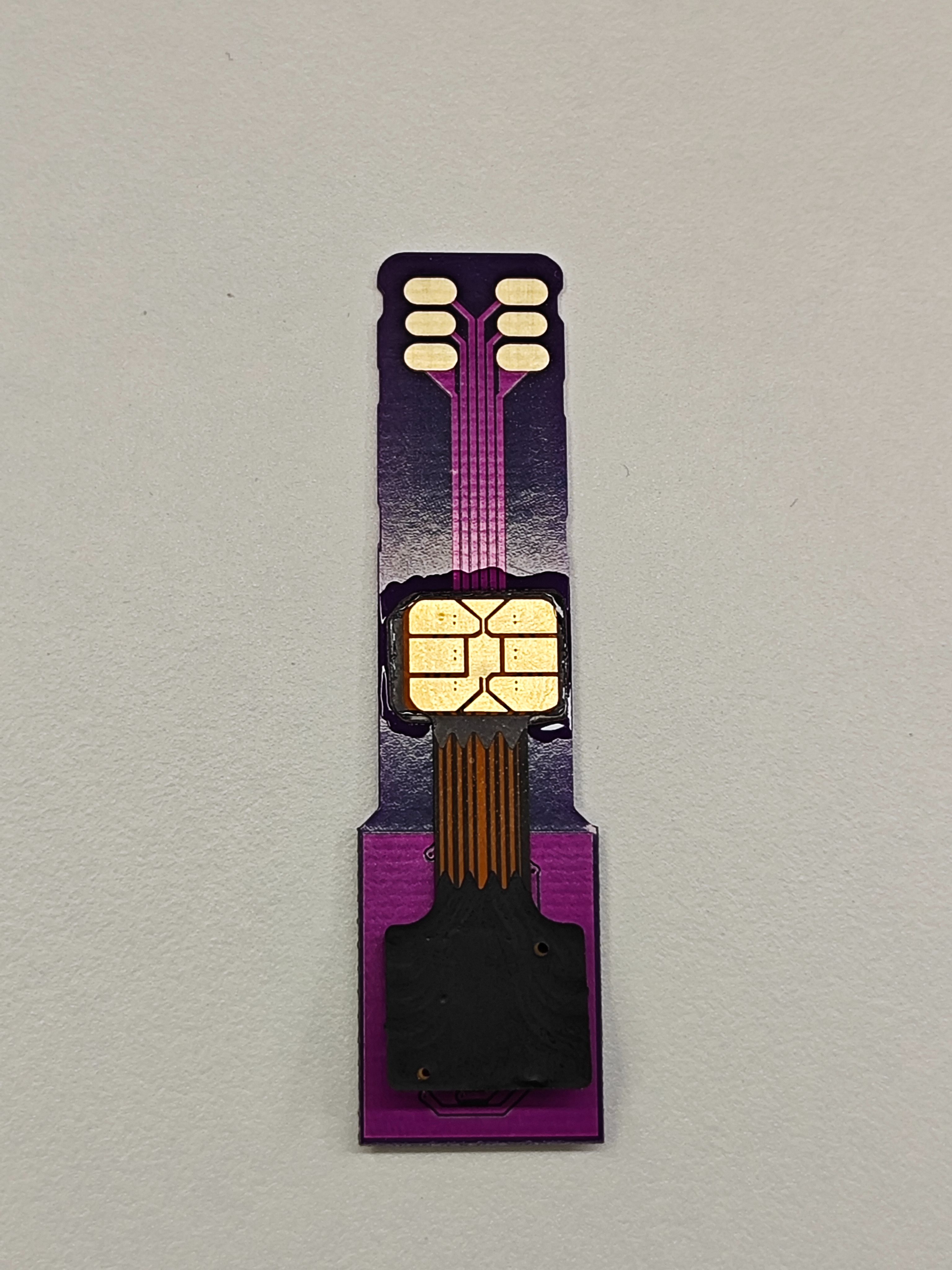

sim卡拓展卡对应位置沾上sim卡卡贴，需稍微垫高。
焊接对应TX/RX到排针。

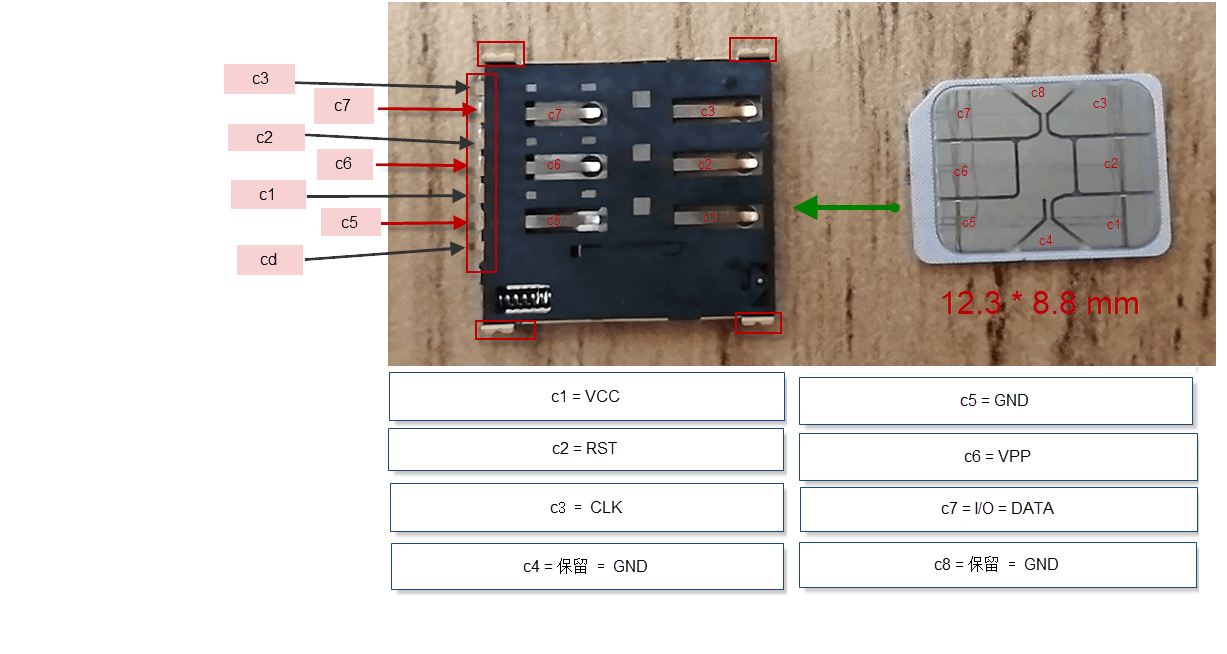

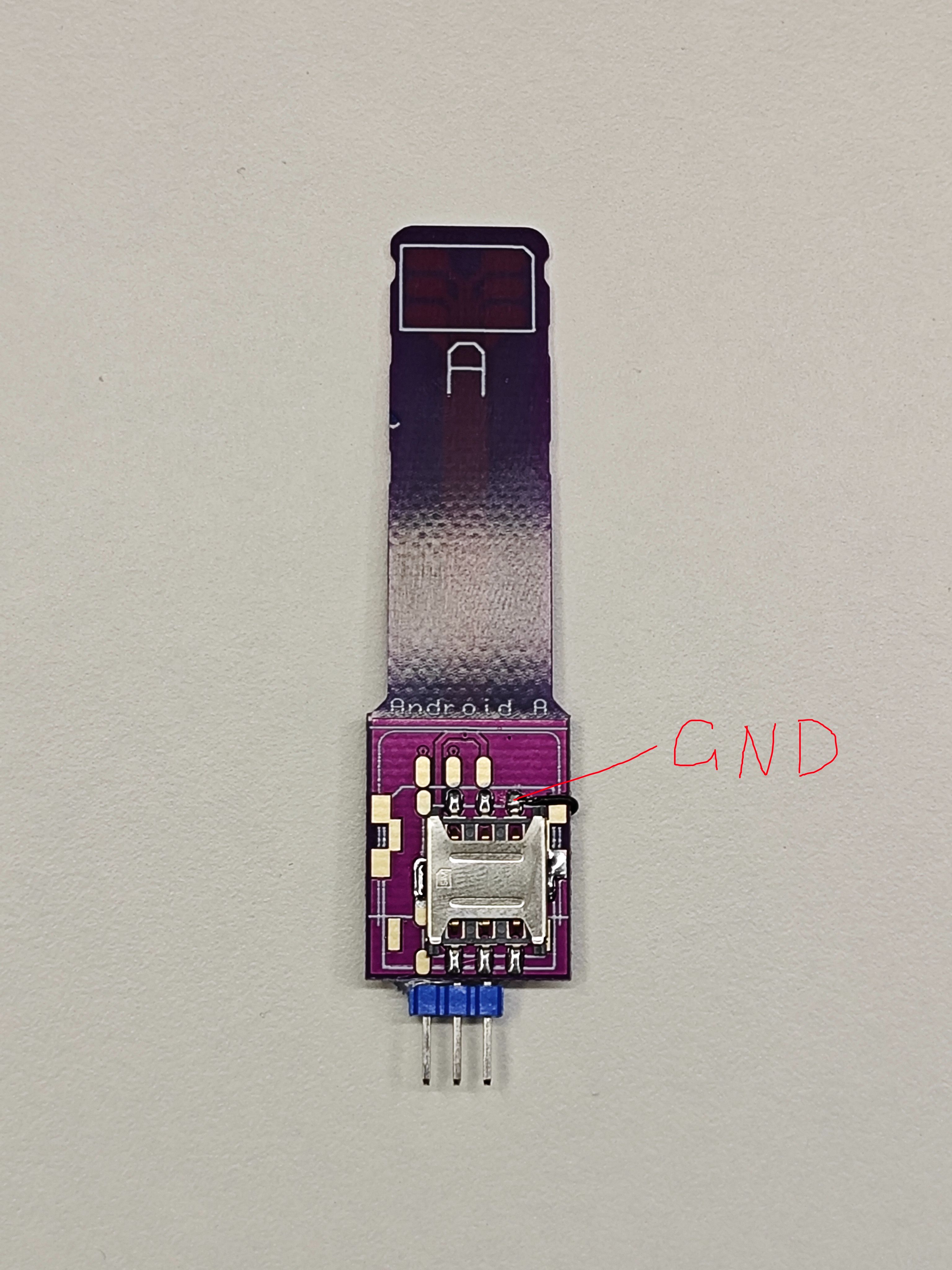

引用一张网上的图片，由上图可以看出GND引脚，焊接GND到排针。

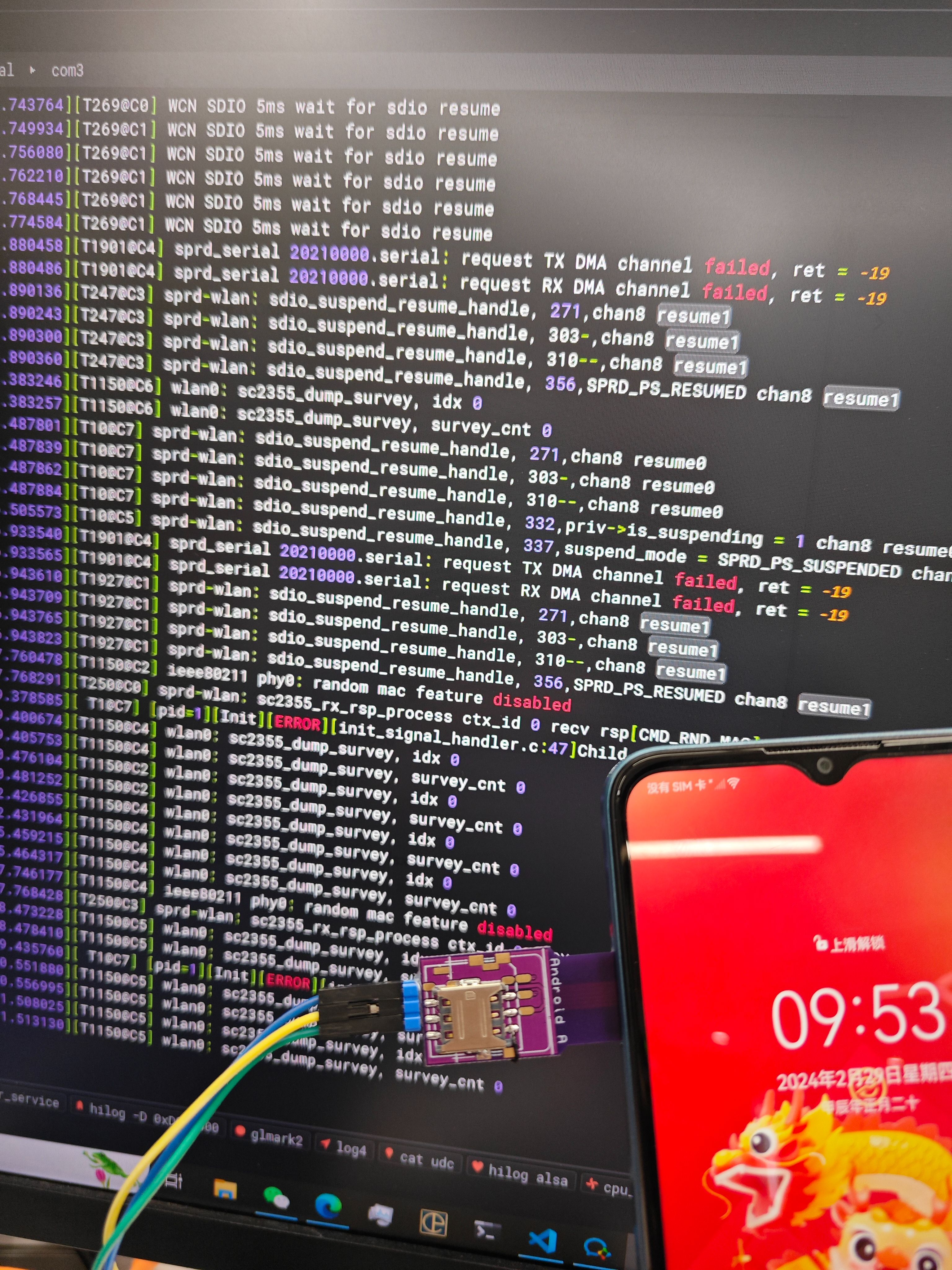

通过使用制作的专用调试拓展卡，在不破坏外观的情况下，可以引出调试串口。
