环境：SpringBoot3.0.5

1. 简介

RFC 3986【https://datatracker.ietf.org/doc/html/rfc3986#section-3.3】讨论了路径段中的name-value对。在Spring MVC中，我们将它们称为“矩阵变量”，但它们也可以称为URI路径参数。

矩阵变量可以出现在任何路径段中，每个变量用分号分隔，多个值用逗号分隔(例如/cars;color=red,green;year=2012)。还可以通过重复的变量名指定多个值(例如，color=red;color=green;color=blue)。

如果期望URL包含矩阵变量，则控制器方法的请求映射必须使用URI变量来屏蔽变量内容，并确保请求可以成功匹配，而不依赖于矩阵变量的顺序和存在。下面的例子使用了一个矩阵变量:

// GET /pets/42;q=11;r=22
@GetMapping("/pets/{petId}")
public void findPet(@PathVariable String petId, @MatrixVariable int q) {
  // petId == 42
  // q == 11
}

@MatrixVariable应用场景

• 主要适用于需要在URI路径中传递多个与路径段相关的参数，并且希望保持URI清晰、语义化的情况下。
• 一个资源需要通过多维度资源定位时，一个URI可能需要同时标识多个维度的信息。比如在一个图片处理服务中，可能会通过颜色模式、分辨率等参数来定位特定版本的图片资源。

/images/pic1.png;colors=rgb;resolution=high

2. 实战案例

2.1 案例1

@GetMapping("/m1/{id}")
public Object matrix1(@PathVariable("id") Long id, @MatrixVariable Integer q, @MatrixVariable String p) {
  return String.format("input, id: %d, q: %d, p: %s", id, q, p) ;
}

请求


2.2 案例2

多个矩阵变量，在不同的路径变量中定义

@GetMapping("/m2/{cateId}/a2/{artId}")
public Object matrix2(
    @PathVariable("cateId") Long cateId,
    @MatrixVariable(pathVar = "cateId", name = "q") Integer q1,
    @PathVariable("artId") Long artId,
    @MatrixVariable(pathVar = "artId", name = "q") Integer q2) {
  return String.format("input, cateId: %d, q: %d, artId: %d, q: %s%n",
      cateId, q1, artId, q2) ;
}

请求


2.3 案例3

使用Map接收矩阵值

@GetMapping("/m3/{cateId}/a2/{artId}")
public Object matrix3(
    @PathVariable("cateId") Long cateId,
    @MatrixVariable MultiValueMap cateMap,
    @PathVariable("artId") Long artId,
    @MatrixVariable(pathVar = "artId") MultiValueMap artMap) {
  return Map.of("cate", cateMap, "art", artMap) ;
}

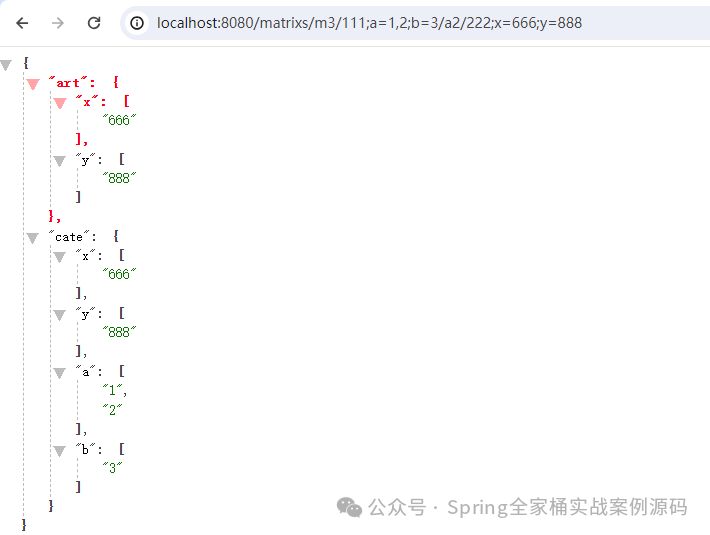

请求


注意：这里的a=1,2有多个值可以使用','分割。

2.4 案例4

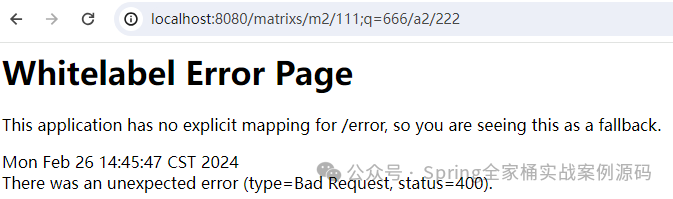

当变量路径之后没有添加矩阵参数时，会报错。


我们可以通过配置，指定非必须活着设定默认值。

@GetMapping("/m2/{cateId}/a2/{artId}")
  public Object matrix2(
      ...,
      // 设置默认值
      @MatrixVariable(pathVar = "artId", name = "q", required = false, defaultValue = "999") Integer q2) {
    return String.format("input, cateId: %d, q: %d, artId: %d, q: %s%n",
        cateId, q1, artId, q2) ;
  }

3. 实现原理

这里以上面的 案例2 讲解。

3.1 路径匹配存储矩阵变量

public abstract class AbstractHandlerMethodMapping {
  protected HandlerMethod getHandlerInternal(HttpServletRequest request) throws Exception {
    HandlerMethod handlerMethod = lookupHandlerMethod(lookupPath, request);
  }
  protected HandlerMethod lookupHandlerMethod(String lookupPath, HttpServletRequest request) {
    handleMatch(bestMatch.mapping, lookupPath, request);
  }
}

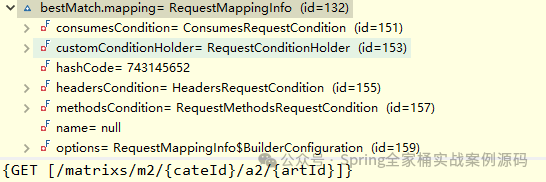

beastMatch.mapping

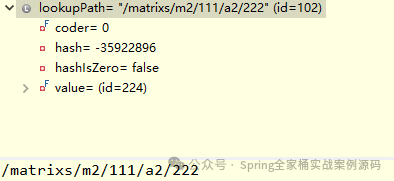

lookupPath


public abstract class RequestMappingInfoHandlerMapping {
  protected void handleMatch(RequestMappingInfo info, String lookupPath, HttpServletRequest request) {
    extractMatchDetails(pprc, lookupPath, request);
  }
  private void extractMatchDetails(...) {
    // 将矩阵编码存入到request对象中
    request.setAttribute(MATRIX_VARIABLES_ATTRIBUTE, result.getMatrixVariables());
  }
}

3.2 解析@MatrixVariable注解的参数

public class MatrixVariableMethodArgumentResolver {
  protected Object resolveName(...) throws Exception {
    // 从request中取出上一步存入的map集合
    Map> pathParameters = (Map>)
        request.getAttribute(HandlerMapping.MATRIX_VARIABLES_ATTRIBUTE, RequestAttributes.SCOPE_REQUEST);
    MatrixVariable ann = parameter.getParameterAnnotation(MatrixVariable.class);
    // 获取注解配置的pathVar值
    String pathVar = ann.pathVar();
    if (!pathVar.equals(ValueConstants.DEFAULT_NONE)) {
      if (pathParameters.containsKey(pathVar)) {
        // 取出值
        paramValues = pathParameters.get(pathVar).get(name);
      }
    }
    // 返回数据
    return paramValues.get(0);
  }
}

以上本篇文章的全部内容，希望对你有所帮助。

完毕！！！
