在网络安全的领域中，保障连续性和可靠性至关重要。而防火墙双机热备技术，宛如网络的安全双保险，确保在一台防火墙发生故障或停机时，另一台能够即时接管，实现无缝切换，保持网络的不间断运行。这种高可用性的设计为网络架构提供了额外的安全层，应对潜在风险，确保网络的稳定与安全。

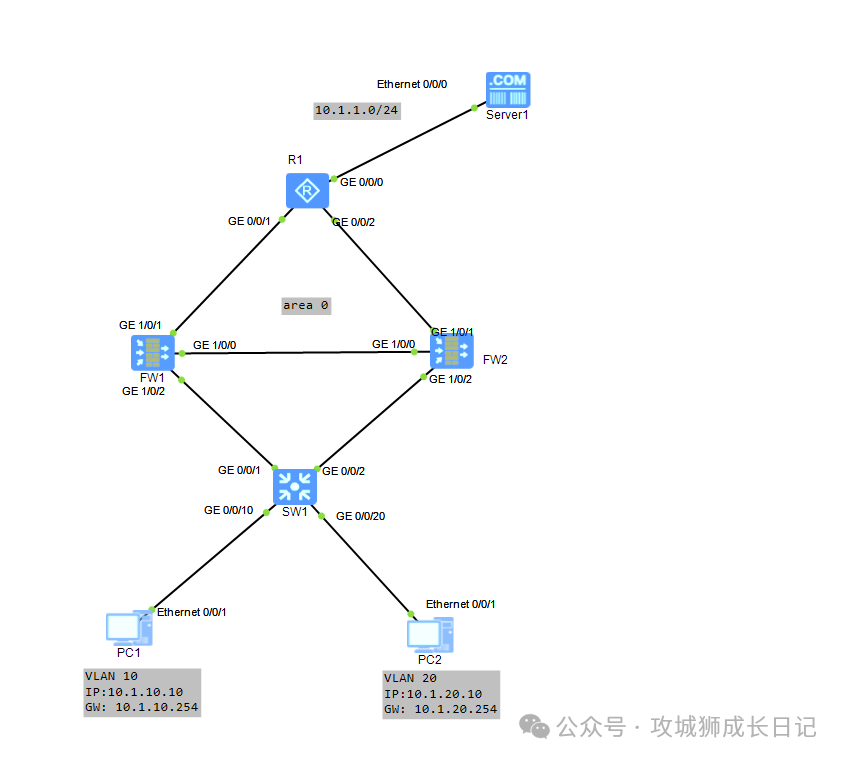

今天来分享一下防火墙双机热备的基本配置方法。下图是今天的实验拓扑：

实验拓扑

实验需求

• 部署防墙双机热备负载分担，实现VLAN10、VLAN20访问服务器的流量分别使用不同的防火墙转发。
• 若防火墙检测到上行链路故障，则切换到另外一个防火墙转发(使用IP LINK与BFD实现)。
• 用户网关接口位于防火墙的子接口。

配置步骤

(1) 配置SW1，创建VLAN10和VLAN20，并GE0/0/10和GE0/0/20分别加入到VLAN10和VLAN20中，并把GE0/0/1和GE0/0/2配置成trunk，允许VLAN10、20通过。关键配置如下：

vlan batch 10 20

interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 10 20

interface GigabitEthernet0/0/10
 port link-type access
 port default vlan 10
interface GigabitEthernet0/0/20
 port link-type access
 port default vlan 20

(2) 配置防火墙，优先开启HRP功能。

配置心跳接口的IP地址，并把心跳接口加入到DMZ区域。关键配置如下：

# FW1的心跳配置
firewall zone dmz
 set priority 50
 add interface GigabitEthernet1/0/0
interface GigabitEthernet1/0/0
 undo shutdown
 ip address 10.1.123.1 255.255.255.252

# FW2的心跳配置
firewall zone dmz
 set priority 50
 add interface GigabitEthernet1/0/0
interface GigabitEthernet1/0/0
 undo shutdown
 ip address 10.1.123.2 255.255.255.252

使能HRP功能，关键配置如下：

# FW1的使能HRP
hrp enable
hrp interface GigabitEthernet 1/0/0 remote  10.1.123.2

# FW2的使能HRP
hrp enable
hrp interface GigabitEthernet 1/0/0 remote  10.1.123.1

配置子接口作为VLAN10和VLAN20的网关，让FW1作为VLAN10的主设备、FW2作为VLAN10的备份。当出现故障时，FW2切换成主设备。VLAN20则是相反的配置。

# FW1的使能VRRP功能
interface GigabitEthernet1/0/2.10
 vlan-type dot1q 10
 ip address 10.1.10.252 255.255.255.0
 vrrp vrid 10 virtual-ip 10.1.10.254 active

interface GigabitEthernet1/0/2.20
 vlan-type dot1q 20
 ip address 10.1.20.252 255.255.255.0
 vrrp vrid 20 virtual-ip 10.1.20.254 standby

# FW2的使能VRRP功能
interface GigabitEthernet1/0/2.10
 vlan-type dot1q 10
 ip address 10.1.10.253 255.255.255.0
 vrrp vrid 10 virtual-ip 10.1.10.254 standby

 interface GigabitEthernet1/0/2.20
 vlan-type dot1q 20
 ip address 10.1.20.253 255.255.255.0
 vrrp vrid 20 virtual-ip 10.1.20.254 active

配置防火墙上行接口，并把上行接口加入到untrust区域中。关键配置如下：

#FW1配置
interface GigabitEthernet1/0/1
 undo shutdown
 ip address 10.1.121.2 255.255.255.252
firewall zone untrust
 set priority 5
 add interface GigabitEthernet1/0/1
#FW2配置
interface GigabitEthernet1/0/1
 undo shutdown
 ip address 10.1.122.2 255.255.255.252
firewall zone untrust
 set priority 5
 add interface GigabitEthernet1/0/1

使能OSPF功能。关键配置如下：

#FW1配置
ospf 1 router-id 2.2.2.2
 silent-interface GigabitEthernet1/0/2.10
 silent-interface GigabitEthernet1/0/2.20
 area 0.0.0.0
  network 10.1.0.0 0.0.255.255
  network 10.1.121.2 0.0.0.0
#FW2配置
ospf 1 router-id 3.3.3.3
 silent-interface GigabitEthernet1/0/2.10
 silent-interface GigabitEthernet1/0/2.20
 area 0.0.0.0
  network 10.1.0.0 0.0.255.255
  network 10.1.122.2 0.0.0.0

放通安全策略，关键配置如下：

ip address-set net10 type object
 address 0 10.1.10.0 mask 24
 address 1 10.1.20.0 mask 24

security-policy
 rule name LOCAL-ANY
  source-zone local
  action permit
 rule name trust->untrust
  source-zone trust
  destination-zone untrust
  source-address address-set net10
  action permit

(3) 配置R1路由器，并启用OSPF功能。关键配置如下：

interface GigabitEthernet0/0/0
 ip address 10.1.1.254 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 10.1.121.1 255.255.255.252
#
interface GigabitEthernet0/0/2
 ip address 10.1.122.1 255.255.255.252

ospf 1 router-id 1.1.1.1
 area 0.0.0.0
  network 10.1.121.1 0.0.0.0
  network 10.1.122.1 0.0.0.0
  network 10.1.1.0 0.0.0.255

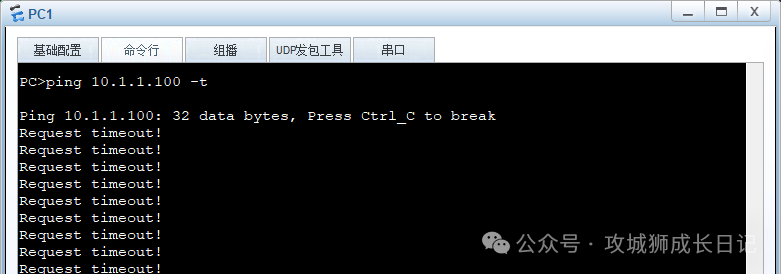

完成上述的配置后，在PC1上进行测试，发现不通。如下图：

PC1上测试

由于该案例中防火墙采用的是双活方式部署，数据包有可能来回的路径不一样导致不通，所以防火墙使用双活部署方式，需要开启状态信息同步开关。

#FW1和FW2
hrp mirror session  enable

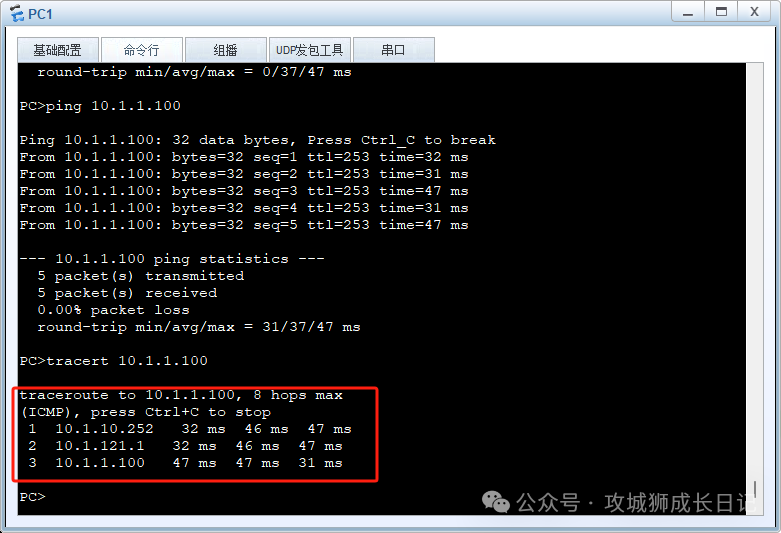

完成上述配置再次进行测试，如下图：

PC1

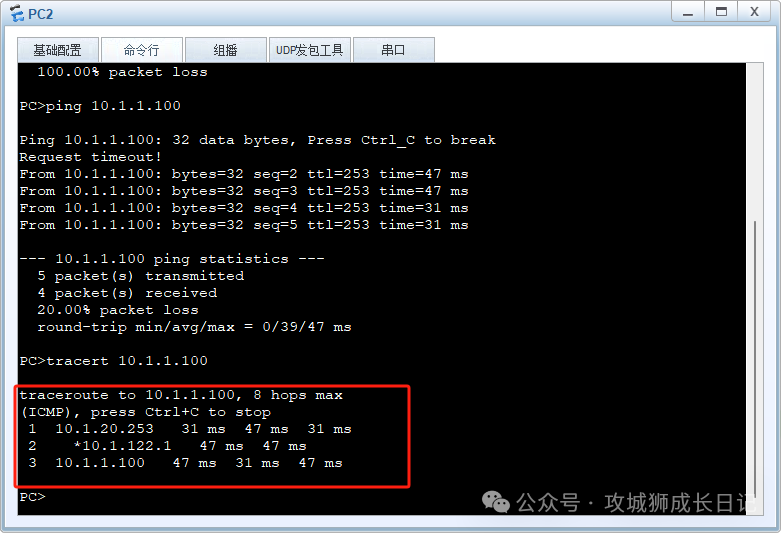

PC2

从上述的测试结果，PC1的流量从FW1进行转发，PC2的流量从FW2进行转发。

tracert 路径跟踪防火墙不显示，可以使用如下命令：

icmp ttl-exceeded send

为了提高网络的健壮性，我们需要借助IP-Link和BFD技术检测上行链路是否故障。当检测故障后，及时进行主备切换。

在防火墙FW1上使用IP-Link技术。关键配置如下：

#FW1 配置IP-Link检测上行链路
ip-link check enable
ip-link name TEST_R1
 destination 10.1.121.1 mode icmp
hrp track ip-link TEST_R1

完成上述配置后，检查双机热备的状态。如下图：

双机热备的状态

在防火墙FW2上使用BFD技术。关键配置如下：

#FW2配置BDF检测上行链路
bfd test_R1 bind peer-ip 10.1.122.1 interface GigabitEthernet1/0/1
 discriminator local 1301
 discriminator remote 1013
 commit
hrp track bfd-session  1301

#在R1上配置BDF
bfd test_fw2 bind peer-ip 10.1.122.2 interface GigabitEthernet0/0/2
 discriminator local 1013
 discriminator remote 1301
 commit

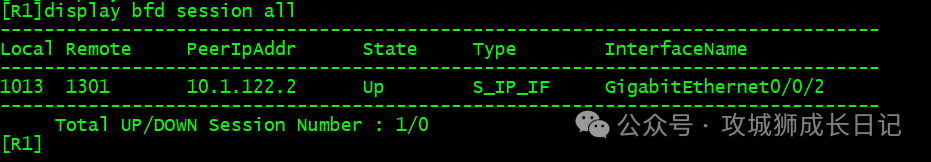

在R1路由器上查看BFD的状态。如下图：

BFD的状态

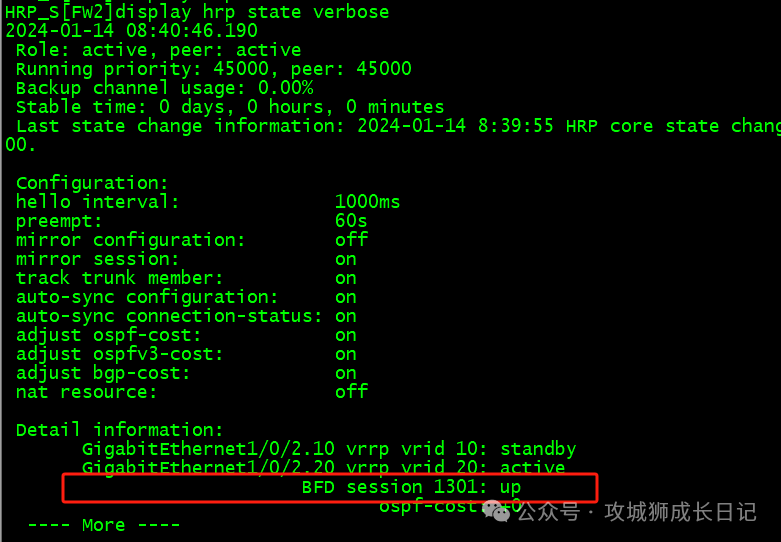

防火墙上查看BFD的状态，如下图：

测试双机热备的切换情况，如下图：

双机发生切换

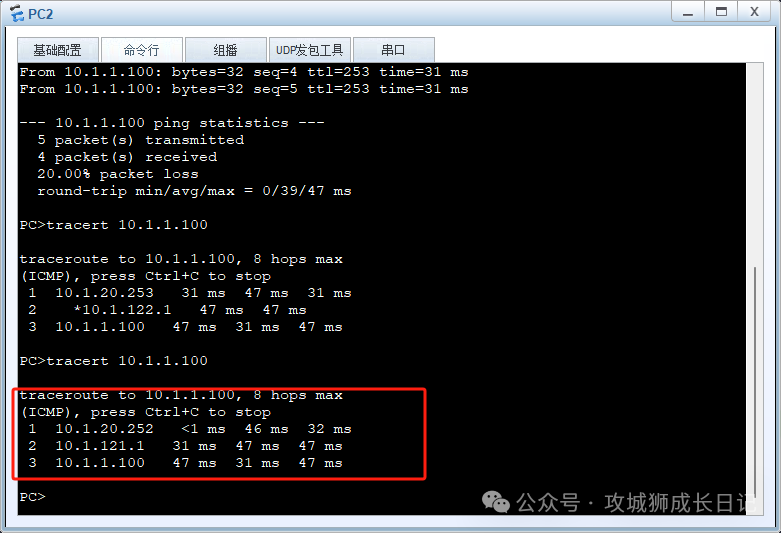

在PC2上进行测试，发现PC2的流量走到了FW1上，如下图：

PC2路径跟踪
