【51CTO经典译文】Visual Studio 2010新的可视化技术DGML已经可以提供直观的图表，类似于两个类之间的依赖图，继承图和自定义图表，你都可以直观地展示你想要的任何关系。51CTO编辑向您推荐《Visual Studio 2010应用与开发详解》专题。

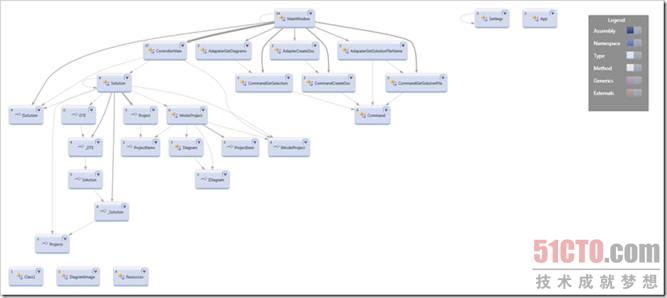

图 1 类依赖图

现在你可以分析这些图表，在下面的图中你可以看到分析器。

循环引用 — 中心 — 未引用的。

紫色的类是未引用的，可能是死代码，也可能是应用程序的入口，蓝色的节点是中心，这些是最重要的，经常被使用的类，在这里没有强连接类。

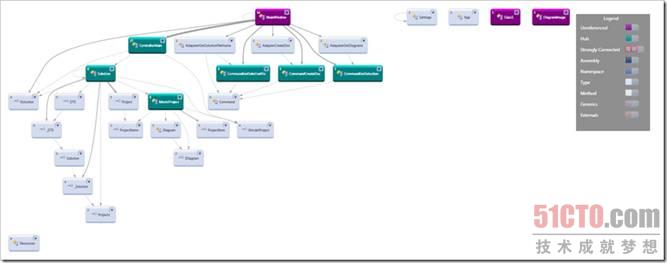

图 2 分析器

制作你自己的分析器

你也可以制作你自己的分析器，如代码覆盖或命名约定，或其它你可以想到的，在下面的示例中，我创建了一个分析器，它使用字符串“Clemens”标记了绿色节点。

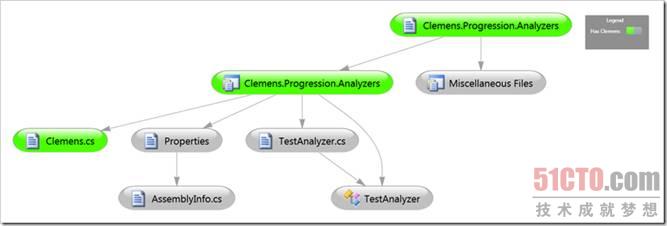

图 3 使用字符串“Clemens”标记的绿色节点

Ok，这个分析器可能没多大意思，更有趣的是创建…在/PrivateAssemblies/Providers文件夹下，已经有多个创建好的分析器，上面提到的就是其中一个。

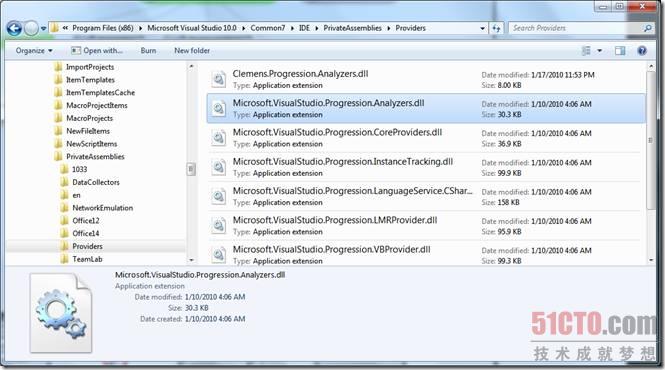

图 4 /PrivateAssemblies/Providers文件夹下的分析器

所有分析器都使用的是IProvider接口和ProviderAttribute，如下图所示，经过一些探索后，你会发现prgroesion.common程序集有一个ProviderDiscovery方法，它查找provider目录下的类。

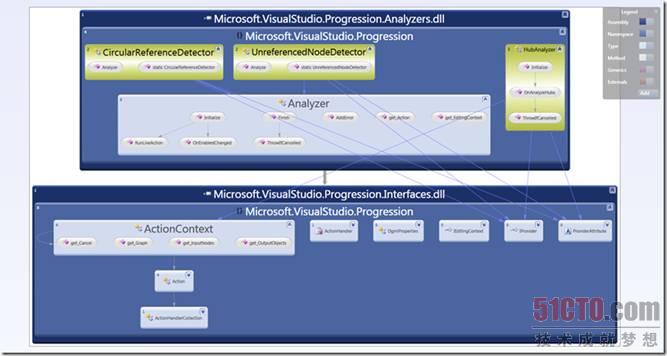

图 5所有分析器都使用的是IProvider接口和ProviderAttribute

因此，使用下面的代码制作一个程序集是一个良好的开端：


[Provider(Name = "ClemensAnalyzer")]
public class TestAnalyzer : IProvider

在void Initialize(IServiceProvider serviceProvider);中，你必须初始化你的provider，注册行为和行为处理程序（action.ActionHandlers.Add(new ActionHandler(this.OnAnalyzeTests));）…它调用你的分析…

foreach (Node node in this._graph.VisibleNodes)
    {
       if (node.Label.Contains("Clemens"))
           {
                  node[HasClemens] = true;
                  outputObjects.Add(node);
                  this.ThrowIfCancelled();
           }
    }
node[HasClemens] = true;

#T#

是你增加到你图表的一些额外的元数据：private static GraphProperty HasClemens = GraphProperty.Register("HasClemens", typeof(bool), new GraphMetadata("Clemens","This one contains Clemens",null,GraphMetadataFlags.Default), typeof(TestAnalyzer));
所有这一切及其结果都会反应到你的分析器中。

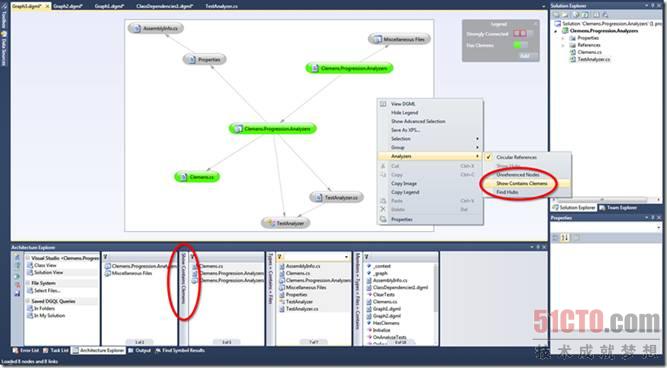

图 6 显示分析结果

现在让我们开始做一个有用的人:-）

原文出处：http://www.clemensreijnen.nl/post/2010/01/18/VS2010-Architecture-Explorer-Analyzers.aspx

原文名：VS2010 Architecture Explorer Analyzers

作者：ClemensReijnen
