一、如何定位手工负载分担模式Eth-Trunk不能UP？

遇到这种问题时，小编给大家总结了如下的定位思路，屡试不爽哦：

• 查看手工Eth-Trunk成员口物理状态是否UP；
• 查看Eth-Trunk接口下是否配置活动接口数目的下限阈值。

具体的定位步骤，请小伙伴们往下瞧:

步骤1：检查成员口物理状态是否UP

成员口物理状态UP是Eth-Trunk正常工作的前提。

通过命令display eth-trunk查看Eth-Trunk接口下的成员口信息。如果成员口在Eth-Trunk下的状态为Down，请参见这篇《以太网接口物理DOWN故障专题》文章哦。

步骤2 ：检查Eth-Trunk接口下的配置

通过命令display eth-trunk查看Eth-Trunk接口下是否配置了活动接口数目的下限阈值。如果Eth-Trunk接口下UP的成员口数目少于配置的活动接口数目的下限阈值时，Eth-Trunk状态会变为Down。

下述回显中Least Active-linknumber代表处于Up状态的成员链路的下限阈值为3，而Eth-Trunk接口下UP的成员口数目为1，UP的成员数目少于活动接口数目的下限阈值，因此Eth-Trunk状态Operate status为Down。

另外，小伙伴们注意啦，缺省情况下，Eth-Trunk活动接口数目下限阈值为1，可以通过命令least active-linknumber link-number配置链路聚合组活动接口数目的下限阈值。

二、如何定位LACP模式Eth-Trunk协商不成功？

同样滴，小编也总结了这类故障的定位思路哦：

• 查看Eth-Trunk成员口物理状态是否UP；
• 查看Eth-Trunk接口下是否配置链路聚合带宽接口数的上限阈值；
• 查看Eth-Trunk成员口是否能够正常收发LACP报文。

步骤1： 检查成员口物理状态是否UP

成员口物理状态UP是被Eth-Trunk选中的前提。 通过命令display eth-trunk查看Eth-Trunk接口下的成员口信息。如果成员口在Eth-Trunk下的状态为Down，和上面一样，请小伙伴们先排除接口故障的原因。

步骤2： 检查Eth-Trunk接口下的配置

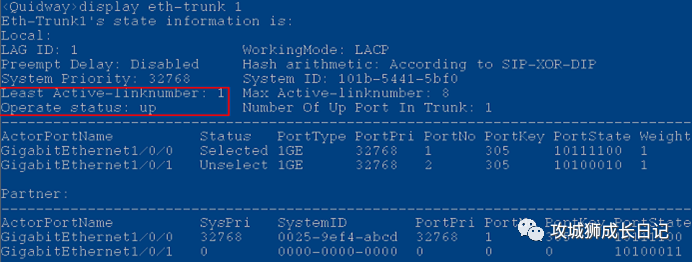

查看Eth-Trunk两端配置是否对等。因涉及到设备LACP报文的协商，需要两端都配置为LACP模式。 通过命令行display eth-trunk查看Eth-Trunk下是否配置了活动接口数目的上限阈值和下限阈值。如果Eth-Trunk接口下UP的成员口数目少于配置的活动接口数目的下限阈值，则Eth-Trunk状态会变为Down。

缺省情况下，Eth-Trunk活动接口数目下限阈值为1，可以通过命令least active-linknumber _link-number_配置；活动接口数目上限阈值为8，可以通过命令max active-linknumber _link-number_配置。

如果在配置此命令前已经配置了least active-linknumber命令，则需要保证此命令所配置的上限阈值大于或等于least active-linknumber命令中设置的下限阈值。

步骤3： 检查Eth-Trunk成员口的LACP报文收发是否正常

通过命令行display lacp statistics eth-trunk查看Eth-Trunk成员口下的LACP协商报文收发是否正常。

报文增长数目同Eth-Trunk接口下配置的报文超时时间相关：

报文增长数目与Eth-Trunk接口下配置的报文超时时间相关，可以在Eth-Trunk接口视图下执行lacp timeout { fast | slow }命令配置LACP模式下Eth-Trunk接口接收LACP协议报文的超时时间。

• 配置fast的超时时间后，对端发送LACP报文的周期为1秒，响应性能好，但占用系统资源相对slow参数情况较大；
• 配置slow的超时时间后，对端发送LACP报文的周期为30秒，响应性较fast低一些，但占用系统资源也比较少。两端配置的超时时间可以不一致，但为了便于维护，建议用户配置一致的LACP协议报文超时时间。
• 如果接收的LACP协议报文计数增长不正确，则检查是对端设备没有发出还是被本端设备收到后丢弃；如果本端收到的LACP报文计数不正确，需要检查为什么本端口没有正常接收LACP协议报文。

三、如何定位Eth-Trunk接口下流量负载分担不均？

同样滴，小编也总结了这类故障的定位思路哦：

• 确认报文特征与负载分担方式是否匹配；
• 检查选中的成员接口个数是否为2的指数倍；
• 检查是否存在堆叠/集群跨框Eth-Trunk。

步骤1： 确认报文特征与负载分担方式是否匹配

确认通过Eth-Trunk接口转发的报文特征和配置的负载分担方式是否匹配。如果不匹配，例如转发报文的MAC地址变化，而设置的负载分担方式为src-ip，则无法负载分担。

可通过以下几个步骤检查和修改：

(1) 确认报文特征

• 确定报文的转发方式：已知单播和非已知单播的转发流程不同，且默认的负载分担算法也不同，所以需要先确认转发报文是已知单播还是非已知单播。
• 确定报文的变化因子：确定报文变化的是报文的MAC地址、IP地址或者Label等
• 确定报文的类型：确定报文为IP报文、MPLS报文或者二层报文等。

说明：MAC表中没有该报文的目的MAC地址，则该报文为非已知单播报文。

(2) 检查Eth-Trunk接口的负载分担方式。

根据上一步确认的报文转发方式（已知单播还是非已知单播）查看Eth-Trunk接口的负载分担方式。

查看已知单播的负载分担方式：

通过命令display eth-trunk查看Hash arithmetic字段确认配置的负载分担方式，也可以通过在Eth-Trunk接口视图下执行display this命令来查看。

负载分担方式参数说明：

• SIP表示源IP地址，DIP表示目的IP地址，SA表示源MAC地址，DA表示目的MAC地址。
• SIP-XOR-DIP表示根据源IP地址与目的IP地址进行异或运算选择出接口。
• SA-XOR-DA表示根据源MAC地址与目的MAC地址进行异或运算选择出接口。ENHANCED表示应用了增强负载分担模板，根据增强模板中各类报文指定的负载分担方式运算选择出接口。
• 如果负载分担方式为ENHANCED，则需进一步查看增强模板的负载分担方式。

增强负载分担方式全局只有一个模板，对已知单播和非已知单播同样生效，针对不同报文类型选取不同的字段进行HASH计算。

可以执行命令display load-balance-profile查看针对每一种特征报文的负载分担方式，其中HashField代表配置的负载分担模式。

对于非已知单播，执行命令display current-configuration | include unknown-unicast load-balance查看非已知单播的负载分担方式。缺省情况下，设备基于报文的源MAC地址和目的MAC地址对非已知单播进行负载分担。

(3) 确认转发的报文特征与负载分担方式是否匹配

如果报文特征与当前负载分担方式不匹配，可以根据现网流量模型修改负载分担方式。流量中该参数变化越频繁，选择此负载分担模式的流量就越均衡。 例如：仅单台PC测试时，由于源IP地址和源MAC地址不变，只是目的IP地址和目的MAC地址变化，此时选择的负载分担方式为基于源IP地址或源MAC地址，则流量不能负载分担，需要修改为基于目的IP地址或目的MAC地址的负载分担方式。 如果报文是已知单播，修改命令如下：

 system-view
[HUAWEI] interface Eth-Trunk 1
[HUAWEI-Eth-Trunk1] load-balance dst-mac
[HUAWEI-Eth-Trunk1] quit

如果报文是非已知单播，修改命令如下：

 system-view
[HUAWEI] unknown-unicast load-balance dmac

如果采用的负载分担方式为增强模式，则需要查看根据报文类型（如IPv4、IPv6、MPLS、L2）来修改增强模板中对应报文类型的负载分担方式。 例如：修改增强模板“test”中IPv4报文负载分担方式为dip。

 system-view
[HUAWEI] load-balance-profile test
[HUAWEI-load-balance-profile-test] ipv4 field dip
[HUAWEI-load-balance-profile-test] quit

步骤2：检查选中的成员接口个数是否为2的指数倍

当Eth-Trunk接口下选中的成员口个数为2的指数倍时，流量负载分担更均衡。 执行命令display eth-trunk查看被选中的成员接口，Eth-Trunk接口下被选中成员端口的识别方法为：

• 在LACP模式下(V100R006C03/V100R006C05/V200R001版本，WorkingMode为STATIC，V200R002及之后版本，WorkingMode为LACP)，Status为Selected的接口。
• 在手工模式下（WorkingMode为NORMAL），Status为Up的接口。

步骤3：检查是否存在堆叠/集群跨框Eth-Trunk

如果是非已知单播报文，该步不需要执行。

Eth-Trunk接口默认已使能本地优先转发功能。即堆叠/集群场景下，从一个堆叠/集群成员设备端口进入的报文，出端口若为Eth-Trunk，在本框有该Eth-Trunk的成员口，且成员口无故障时只会从该框上的Eth-Trunk成员口转发，不会从其它堆叠/集群成员的Eth-Trunk成员口转发。

此情况下可以使用如下命令去使能本地优先转发功能。

 system-view
[HUAWEI] interface Eth-Trunk 1
[HUAWEI-Eth-Trunk1] undo local-preference enable
[HUAWEI-Eth-Trunk1] quit

流量本地优先转发功能只对已知单播有效，对广播、组播和未知单播均不生效。

本期的故障定位招数已经给大家分享完了，相信小伙伴们再遇到Eth-Trunk故障时，可以轻松应对了。以后再有故障类的案例，小编再给大家分享哦，拜拜。~~~
