当前园区网大多使用交换机组网，使用交换机组建的网络管理非常灵活，可以根据同一部门或者具有相同管理要求的需要创建虚拟局域网（Vlan）。那么园区内的交换机是如何进行数据包交换的？不同部门之间是如何进行隔离的？

Part 01、  以太网基础

1.1 MAC地址

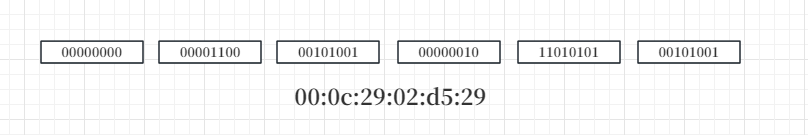

MAC地址又称为物理地址，是制造商为网卡分配的地址，MAC地址是唯一的，如同我们每个人都有一个身份证号码来标识自己一样，网卡就用MAC地址来标识自己。一个MAC地址有48位，一般采用十六进制数的方式来表示。如图为MAC地址的表示方式：

1.2 以太网帧格式

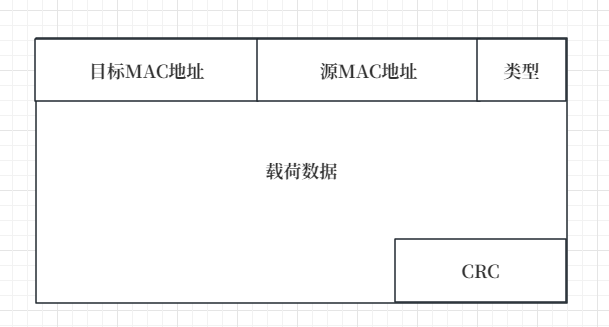

以太网技术所使用的帧称为以太网帧，简称以太帧，以太帧一般使用Ethernet Ⅱ格式，下图为Ethernet Ⅱ格式的以太帧：

（1）目标MAC地址：该字段表示的是帧的接收者，可以是一个单播地址，也可以是组播或者广播地址。

（2）源MAC地址：该字段表示的是该帧的发送者。源MAC地址只能是一个单播MAC地址。

（3）类型：表示载荷数据的类型，该字段2字节。若是是一个IPv4包，则为是0x0800。

（4）载荷数据：表示数据帧的有效载荷，它的长度可变。

（5）CRC字段：循环冗余校验，它是用来对帧进行检错校验的。

Part 02、以太网交换机

2.1 交换机转发操作

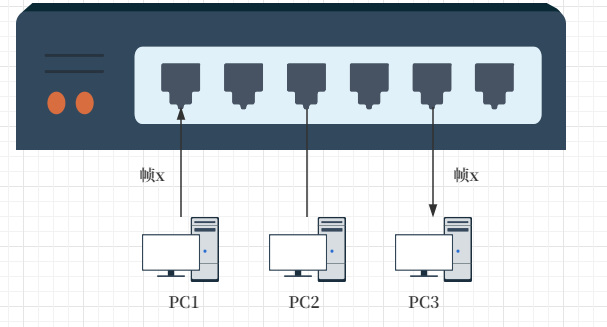

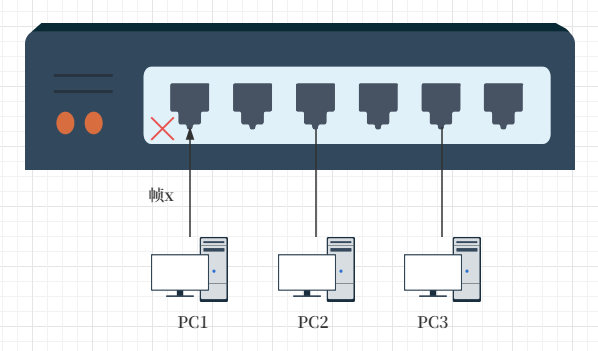

交换机有一张MAC地址表，交换机会基于此表进行帧的转发。交换机的转发操作一般有三种：转发、丢弃、泛洪。转发即为收到帧之后，从另一个接口转发出去；丢弃即为收到帧之后将其丢弃，不进行转发；泛洪是指将从某一接口收到的帧通过其他所有的接口转发出去。下图为交换机的三种转发方式示意图：

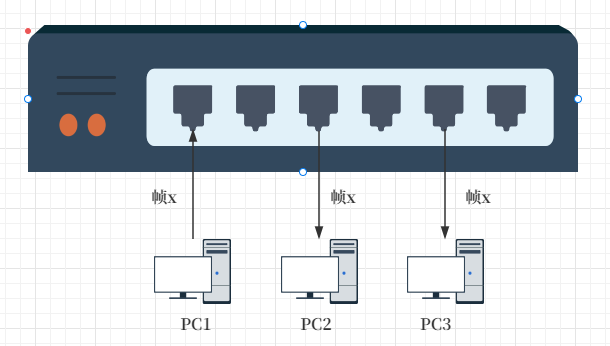

图4 交换机泛洪操作

2.2 交换机转发流程

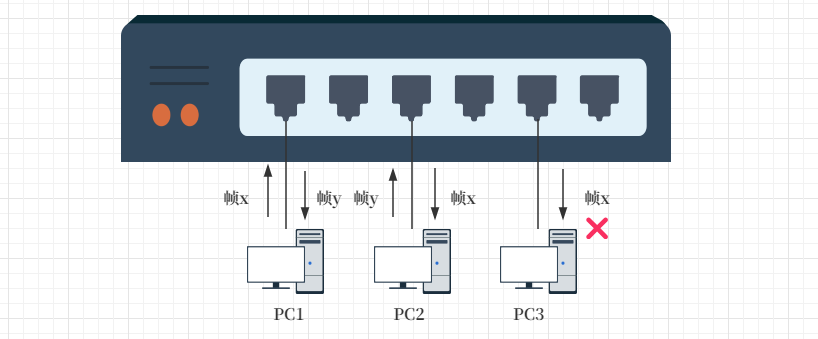

前面已经介绍，交换机是基于MAC地址表进行帧转发的，而一开始交换机的MAC地址表是空的，交换机能够通过收到的帧的源MAC地址自动构建MAC地址表。如图所示，PC1给PC2发送一个帧x，当帧到达交换机的时候，交换机就会在MAC地址表中添加源MAC地址和对应接口的映射条目。交换机会在MAC地址表中查找该帧的目的MAC对应的接口，假如在MAC地址表中查找到了就会进行转发，假如没有找到，交换机就会将此帧x进行泛洪。其中PC3收到此帧时会将其丢弃。PC2收到此帧之后就会回应一个源MAC为PC2 MAC地址，目的地址为PC1 MAC地址的帧y，交换机收到之后，就会查询MAC地址表，此时，会查到MAC对应的接口，然后从此接口转发出去。同时会在MAC地址表中添加PC2 MAC地址和对应接口的映射条目。

Part 03、Vlan

3.1 什么是Vlan

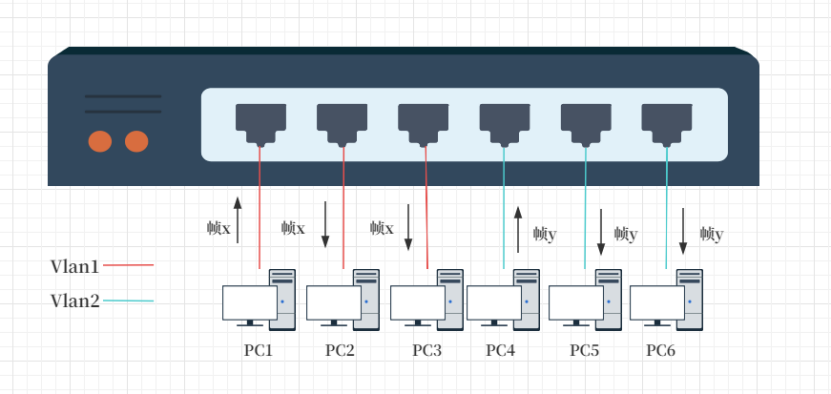

一台交换机就是一个广播域，整台交换机的所有端口均属于同一个广播域。通常一个广播域就是一个逻辑子网。当一个网络中有多个交换机的时候，网络会变得特别大，此时，网络中的设备有可能被大量的广播损耗资源，而且也无法根据业务需求灵活的规划网络结构。虚拟局域网（Vlan）可以解决上述问题。通过将交换机的端口划入特定的Vlan，可以起到隔离广播域的作用。不同的Vlan是不同的广播域，就算两个Vlan之间的PC的IP地址在同一网段也无法进行通信。不同的Vlan之间无法进行二层互访。可根据业务需求灵活的进行Vlan的规划。如图所示，PC1、PC2、PC3属于Vlan 1，PC4、PC5、PC6属于Vlan 2，当PC1发送一帧x的时候，交换机刚开始MAC地址表查不到进行泛洪，此时，只有同一Vlan的PC2、PC3才能收到此帧，PC4发送的帧y同理。

3.2 Vlan的划分方式

在一个支持Vlan的网络中，计算机发出的帧是不带tag的帧，当这个帧到达交换机的时候，交换机就会根据划分方式将其划分到某个Vlan中，一般主要有以下四种划分方式：

• 基于接口划分的Vlan：将Vlan id映射到交换机的物理接口上，pc发送的数据帧都是没有tag的，都会被划分到该接口的vlan id 所表明的Vlan。
• 基于MAC地址的Vlan：通过查询并记录端口所连PC上网卡的MAC地址来决定数据帧属于哪个Vlan。
• 基于子网的Vlan：通过所连计算机的IP地址，来决定端口所属Vlan的。
• 基于用户的Vlan：根据交换机各端口所连的计算机上当前登录的用户，来决定该端口属于哪个Vlan。

3.3 交换机的接口类型

普通交换机的二层接口一般分为以下三种类型：access、trunk、hybird。一般常用的为access接口和trunk接口，下面通过对Vlan tag的处理过程分别来介绍这access和trunk端口类型：

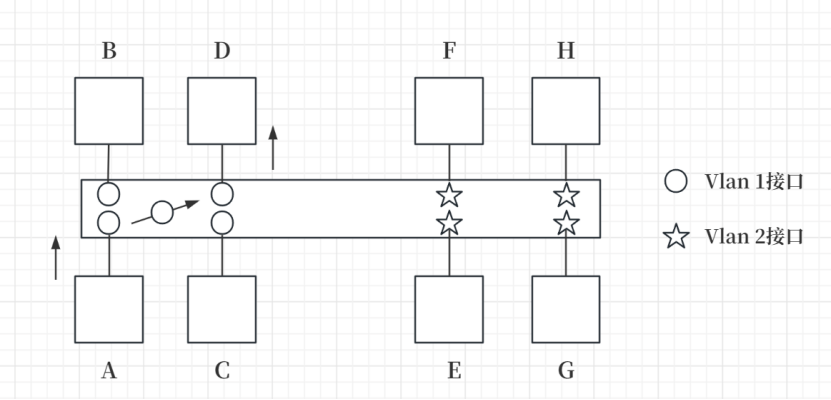

(1)Access：通常用于直连终端，常用于连接PC、服务器或其他终端，交换机连路由器一般也用Access。Access接口只能加入一个Vlan，一旦加入特定的Vlan后，该接口所连接的设备也就加入了该Vlan。缺省的话默认加入Vlan 1。Access接口收数据时如果收的是untag数据，会打上此接口的vlan id进行接收，如果是tag数据，比较tag数据vlan id与此接口vlan id是否一致，一致则接收，否则丢弃。发数据时首先比较待发数据的vlan id ，如果和此接口vlan id一致，则剥离标签，并以untag形式发送；如果和此接口vlan id不一致，则不发。如下图所示：A、B、C、D属于Vlan 1, E、F、H、G属于Vlan 2。计算机A 给 D 发送一个帧，进入交换机接口加上Vlan 1标记，从接口出去，去掉Vlan 1标记。计算机发送和接收的帧不带 Vlan标记。

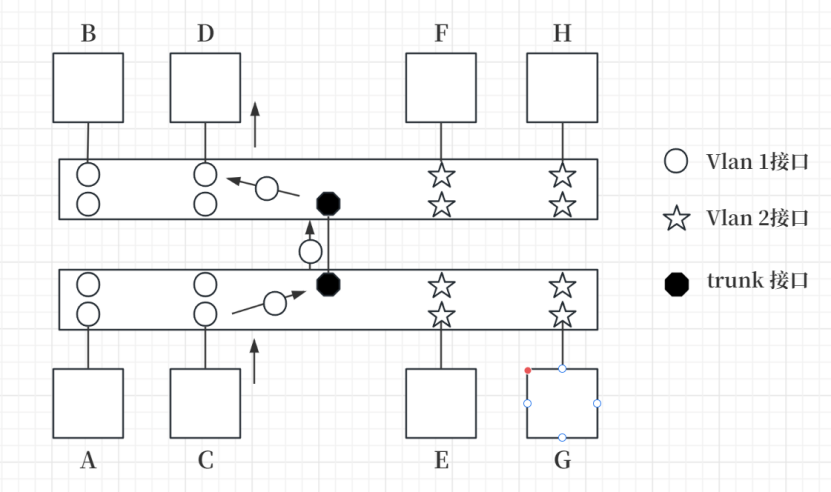

(2)trunk：当一条链路，需要承载多Vlan信息的时候，需要使用trunk来实现。trunk一般用于交换机之间或者交换机和防火墙之间。trunk端口可以属于多个Vlan。trunk接口在收数据时如果收的是untag数据，会打上此接口的vlan id进行接收，如果是tag数据，首先查看接口的列表是否存在此vlan id，如果存在，则接收，否则丢弃。发数据时首先查看接口的列表，如果待发数据的vlan id在此列表中，则允许发送，否则不会从此接口发送。其次如果数据允许发送，则比较此待发数据的tag是否和此接口vlan id是否一致，一致则发untag数据，否则发tag数据。如下图所示：A、B、C、D属于Vlan 1，E、F、H、G属于Vlan 2，它们分别连在两个交换机上。计算机C给D 发送一个帧，进入交换机接口加上Vlan 1标记，从trunk接口出去的时候仍然带有Vlan tag。

Part 04、  总结

综上所述，二层交换机主要通过MAC地址进行数据帧的转发，使用交换机搭建组网管理非常灵活，而且可以增加网络的吞吐量，通过使用Vlan技术来隔离广播域可以减少大量广播带来的资源损耗，过滤一部分不需要转发的报文。
