之前一直在研究可视化和零代码搭建相关产品和技术, 最近逛 github 的时候发现一个比较有意思的拖拽开源组件, 就用 vue3 简单撸了一个拖拽搭建的小demo, 供大家参考学习.

可视化拖拽demo项目介绍

空闲时间简单设计了几个功能, 如下:

• 支持设置拖拽单位(阈值)
• 支持撤销重做
• 支持导入和导出 json
• 支持组件全选 / 组合
• 技提供了常用的四个基础组件(文本, 图片, 音频, 视频)

因为之前我的技术栈主要是react, 为了让更多小伙伴低成本的上手, 这里项目采用大家比较熟悉的vue3 + vite.

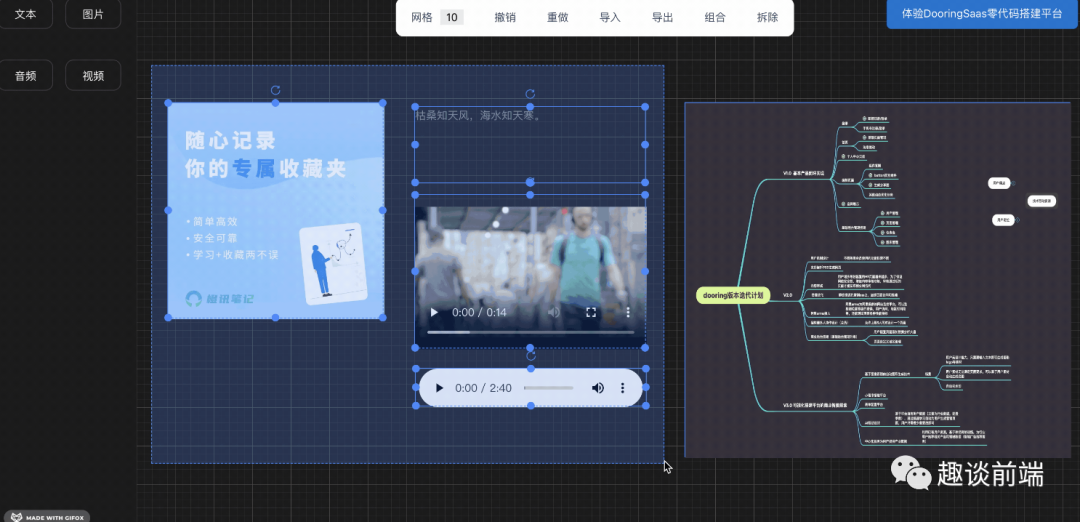

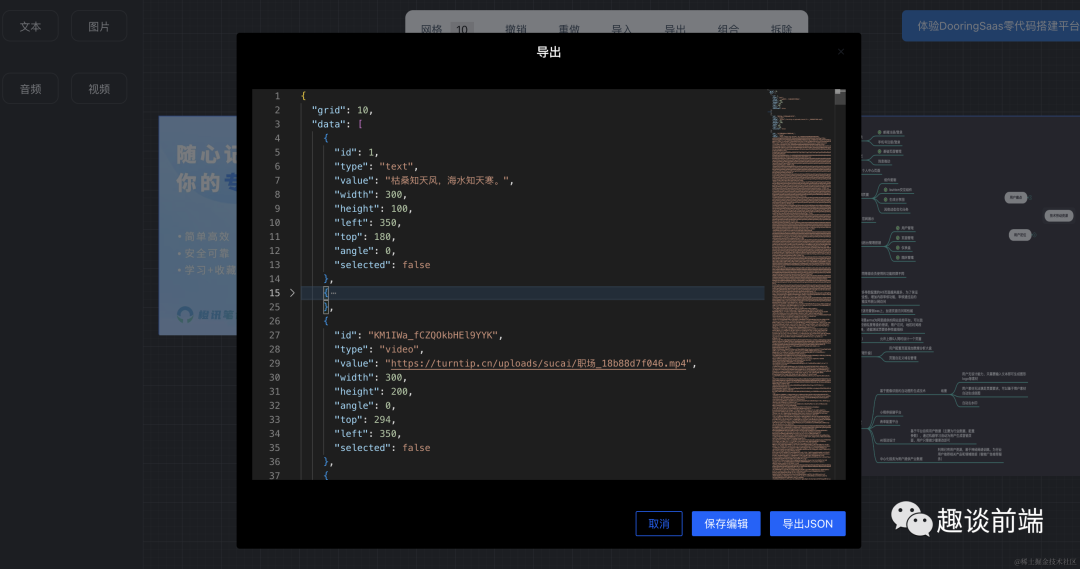

项目采用的拖拽开源库 es-drager, 当然为了更好的显示代码, 也使用了 monaco-editor,  如下是它的代码展示效果:


整体来说展示效果还是不错的, 为开源作者们点赞.

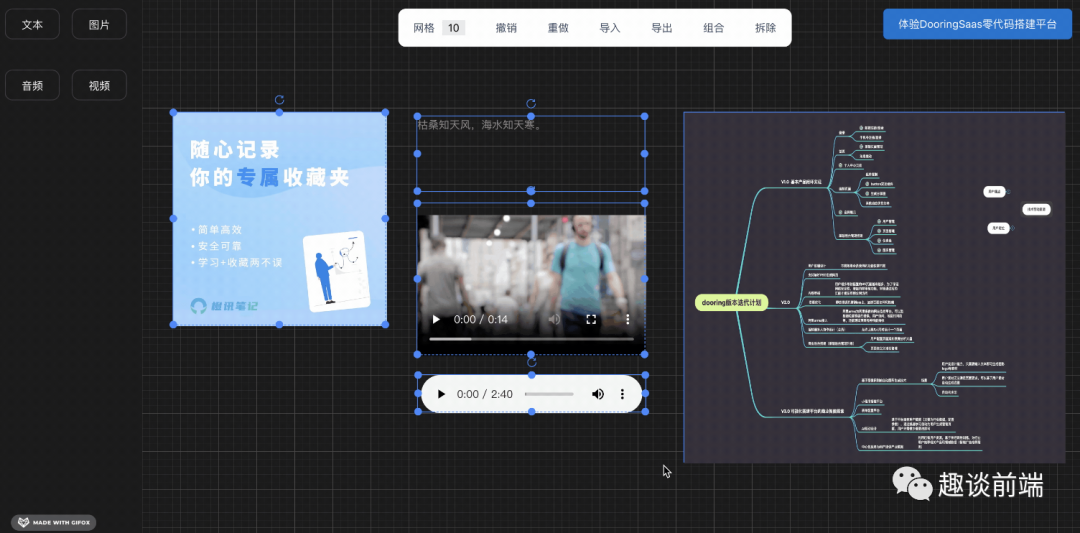

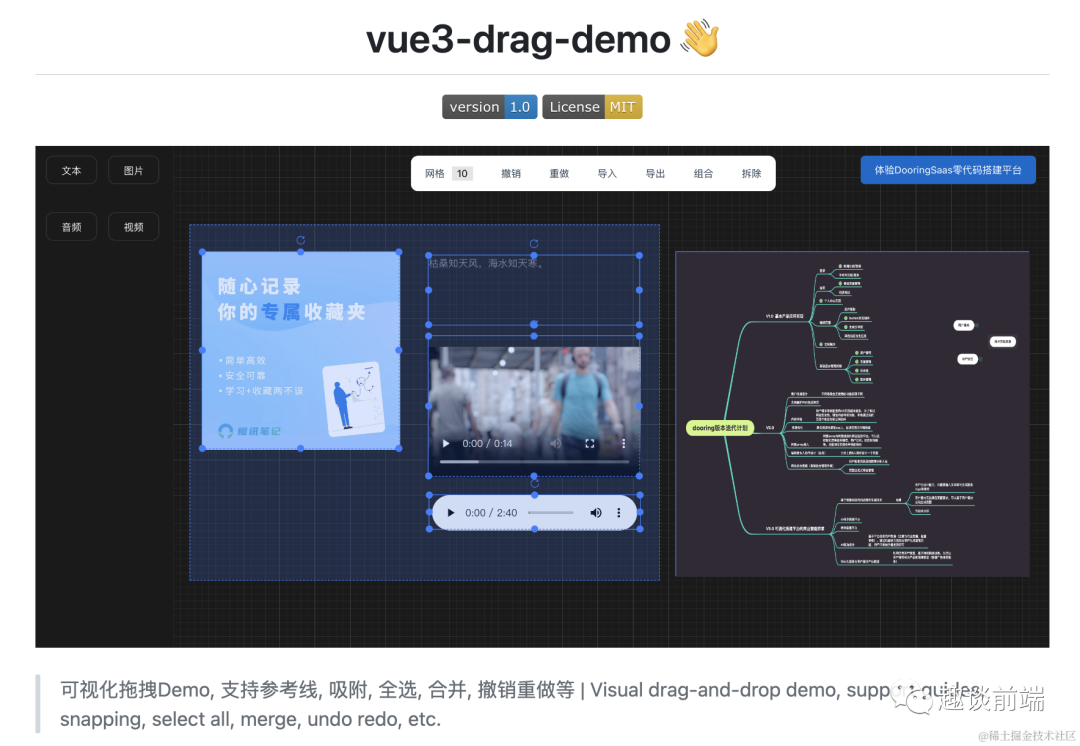

完整项目仓库地址: https://github.com/MrXujiang/vue3-drag-demo

线上演示地址: drag_demo 可视化拖拽

一些技术实现的介绍

上面的demo主要实现思路拆解如下:

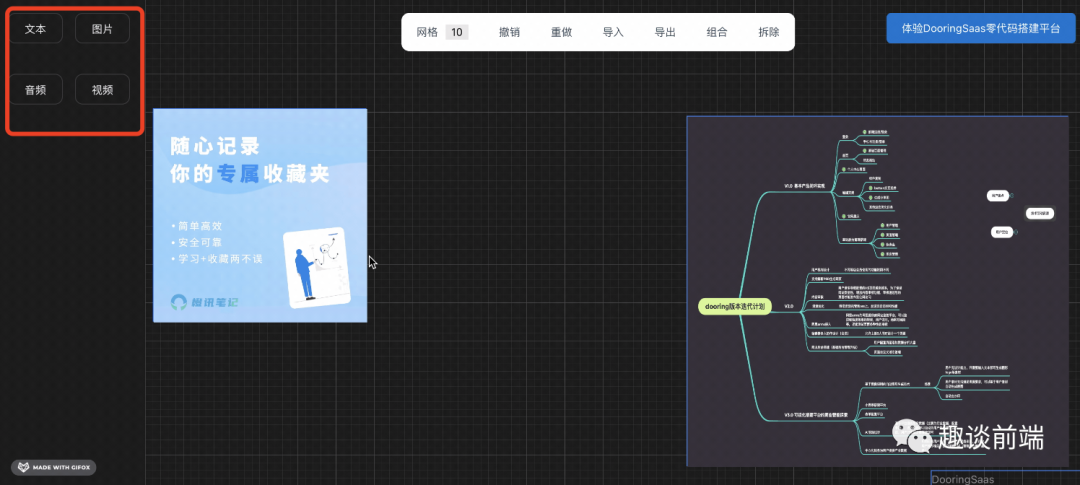

• 实现组件从左侧面板拖拽到画布
• 组件在画布中的移动, 操作(全选, 拉伸, 旋转, 参考线等)
• 组件属性的配置
• 可视化的相关操作(导入, 导出, 撤销, 重做等)

1.实现组件从左侧面板拖拽到画布

这里实现也很简单, 我们采用H5的原生api: drag & drop 来实现. 也就是说从左侧面板拖拽到画布, 本质上是数据的移动.


我们先定义好左侧面板的组件类型:

const typeList = reactive(['文本', '图片', '音频', '视频'])

然后再设置拖拽到画布的事件行为:



    {{ item }}


相关事件:

// 添加
function push(type: string) {
  isupd.value = true;
  switch (type) {
    case '文本':
      data.value.push({
        id: uuid(),
        type: 'text',
        value: '输入文本',
        width: 200,
        height: 50,
        angle: 0,
        ...addDistance.value
      })
      reset()
      break;
    case '图片':
      data.value.push({
        id: uuid(),
        type: 'image',
        value: 'https://turntip.cn/uploads/sucai/11_189dd429f23.webp',
        width: 100,
        height: 100,
        angle: 0,
        ...addDistance.value
      })
      reset()
      break;
    case '音频':
      data.value.push({
        id: uuid(),
        type: 'audio',
        value: 'https://turntip.cn/uploads/sucai/Just Relax_189bfc7d990.mp3',
        width: 300,
        height: 50,
        angle: 0,
        ...addDistance.value
      })
      reset()
      break;
      // ...
  }
}

最后在画布上监听拖放事件, 获取“传递的数据”.

// 拖进画布的回调
function drop(e: any) {
  addDistance.value = {
    top: e.layerY,
    left: e.layerX
  }
  push(addType.value);
}

通过这样的操作, 我们就可以将组件从左侧轻松拖拽到画布的指定位置了.

当然实际的低代码设计往往比现在设计的复杂很多, 这里主要是为了方便大家快速理解.

2. 支持组件全选 / 组合

全选和组合实现的思路其实本质上是对数组的操作. 全选的过程中, 我们需要先捕获全选的区域坐标, 然后过滤出这个区域内的组件, 然后批量更新数组中每个选中元素的选中状态:


这里分享一下实现元素组合的逻辑:

// 组合
function handleMakeGroup() {
  const selected = data.value.filter(item => item.selected && item.type != 'combination');
  if (selected.length > 1) {
    let value: any[] = JSON.parse(JSON.stringify(selected));
    const Unchecked = data.value.filter(item => !item.selected);
    const top = selected.sort((x, y) => x.top - y.top)[0].top;
    const left = selected.sort((x, y) => x.left - y.left)[0].left;
    const widthArr:number[]=[];
    const heightArr:number[]=[]
    selected.forEach(v=>{
      widthArr.push(v.left+v.width-left);
      heightArr.push(v.top+v.height-top)
    })
    const width=widthArr.sort((x,y)=>y-x)[0];
    const height=heightArr.sort((x,y)=>y-x)[0];
    value = value.map(v => ({
      ...v,
      top: v.top - top,
      left: v.left - left
    }))
    const obj = {
      id: uuid(),
      top,
      left,
      width,
      height,
      selected: true,
      value,
      type: 'combination',
      angle: 0
    }
    data.value = [...Unchecked, obj]
  }
}

具体实现代码大家可以参考我创建的 github 仓库.

至于其他几个功能比如撤销重做, 导入导出, 都是很基本的操作, 网上也有很多分享, 这里直接上代码:

// 纯前端导入并读取文件
function insert({ file, index }: any) {
  // 创建 FileReader 对象
  const reader = new FileReader();
  reader.onloadend = function () {
    data.value[index].value = reader.result;
  };
  // 读取文件并触发 onloadend 事件
  reader.readAsDataURL(file);
}

// 导出文件
function download() {
  const content = editorRef.value.save();
  const jsonData = JSON.stringify(content);
  const downloadLink = document.createElement('a');
  downloadLink.setAttribute('href', 'data:text/json;charset=utf-8,' + encodeURIComponent(jsonData));
  downloadLink.setAttribute('download', 'data.json');
  downloadLink.click();
  visible.value = !visible.value;
}

当然项目还有很多不足和需要完善的地方, 欢迎大家一起共建.


完整项目仓库地址: https://github.com/MrXujiang/vue3-drag-demo

线上演示地址: drag_demo 可视化拖拽
