曾经，您是不是有个疑问：这个单板是哪个交换机支持的呀？

或者有个疑问：这个交换机支持些啥单板呢？

本章小编就透彻地给您解释一下：单板与交换机的支持关系是啥样的。

这个单板是哪个交换机支持的呀？

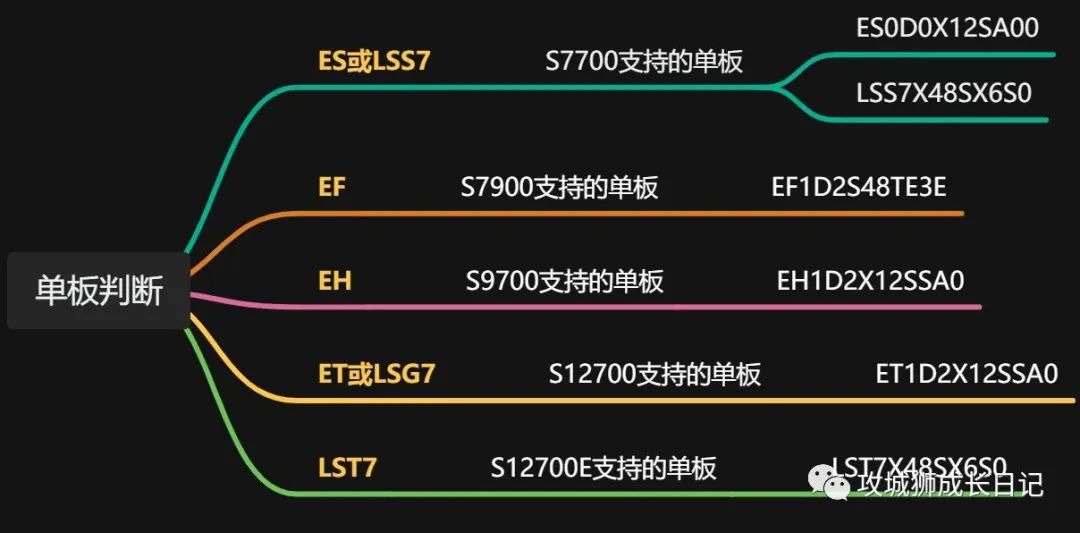

总有那么一个时刻，天空飘来一个问：这个单板是哪个系列交换机支持的呢？对于主控板和接口板，可以从单板名称的前两位来做初步的判断：

其实可以通过这款非常强大的查询工具“硬件查询”，可以完美解决各种支持关系的查询，这里演示一下如何使用

1.按“部件信息查询”

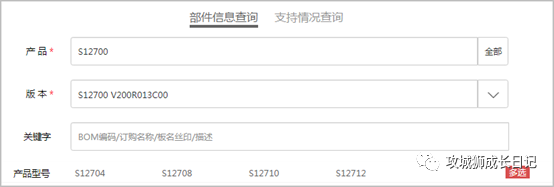

可以手动输入或选择具体的产品系列，会自动筛选出支持的版本及设备型号，如下图：

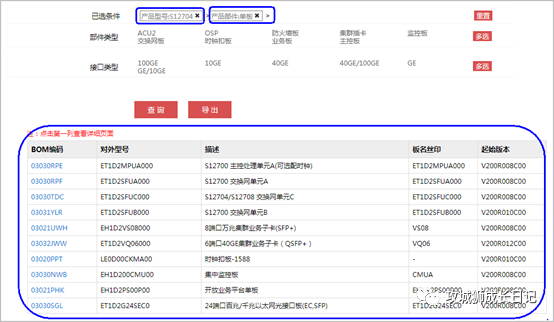

可以继续按照下方列出的筛选条件来细化查询的信息，比如要查询S12704支持的单板：分别点击“S12704”和“单板”两个选项后，单击“查询”按钮，列出的结果即为S12704支持的单板：

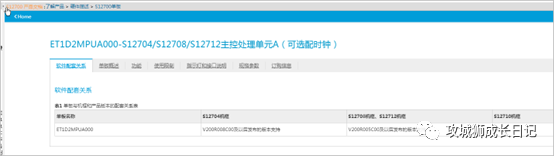

单击某个单板的BOM编码，可以跳转到该单板的详细介绍页面，比如单击第一个03030RPE：

2.按支持情况查询

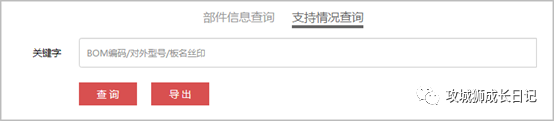

3.可以输入部件的BOM编码、对外型号或板名丝印来查询特定的某个部件

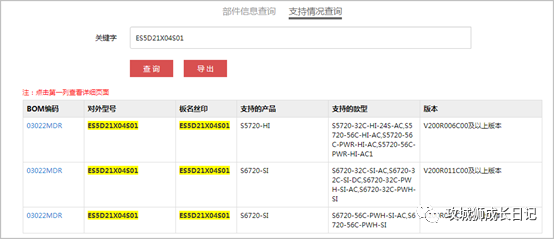

比如要查询一个插卡ES5D21X04S01，输入型号查询后就可得到这个插卡的相关信息，包括在哪些设备上支持等：

这个交换机支持哪些类型的单板呢？

交换机支持的单板主要有两类：

• 主控板：交换机的大脑，管理控制各接口板的工作和数据转发等。
• 交换板：提供高速无阻塞数据通道，实现各个业务模块之间的业务交换功能。
• 接口板：专门数据接收、发送等而存在。
• 增值业务板：专为防火墙、AC功能、NAT等特定业务而存在。

交换机支持哪些接口板呢？

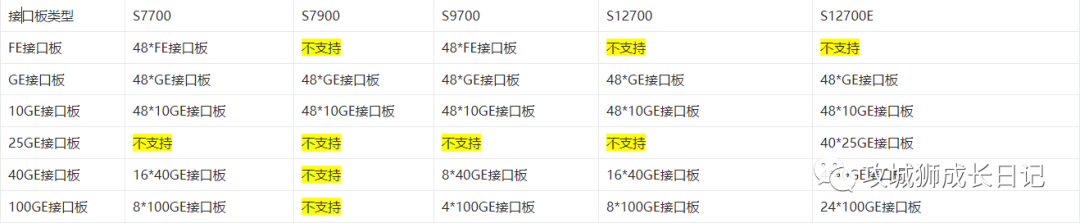

接口板主要是用来交换（接收和转发）数据的，交换数据的快慢势必是大家最关心的。在交换数据时，接口板遵循多样的规则，因此接口板支持的特性、规格也是大家最关心的。正如公路分高速、国道、省道等一样，按照速率，接口板分为100GE、40GE、10GE、25GE、GE、FE接口板。详细分类及支持关系如下表：

表中仅列举接口数量最多的接口板

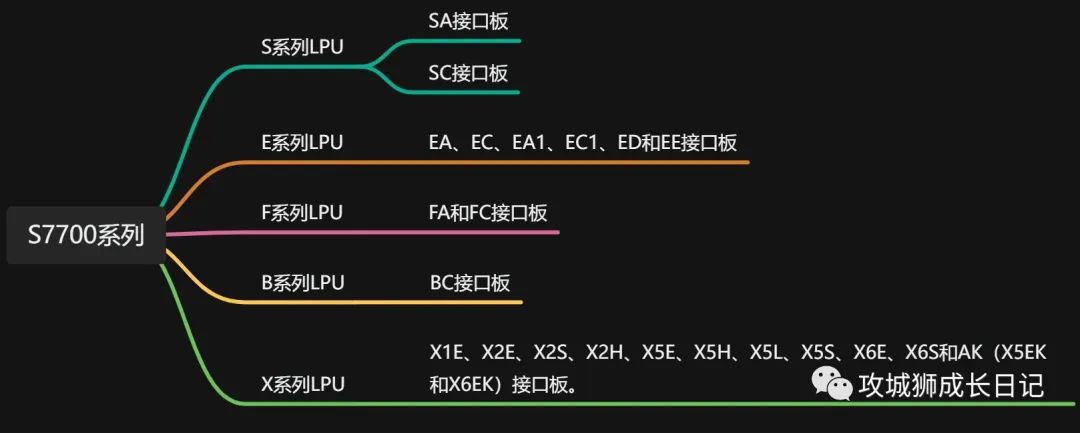

正如公路有专用道、混合车道等一样，按照功能，接口板又可分为：F系列、S系列、E系列、B系列、X系列等，主要在于功能特性及软件规格上的差异。S7700支持S系列、E系列、F系列、B系列板、X系列，其中：

S7900支持E3E系列、E3S系列、E3L系列、X3S系列。

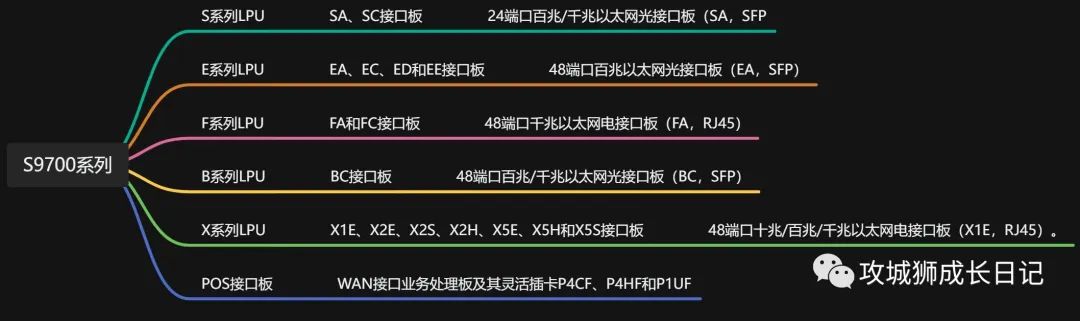

S9700支持S系列、E系列、F系列、B系列、X系列和POS接口板，其中：

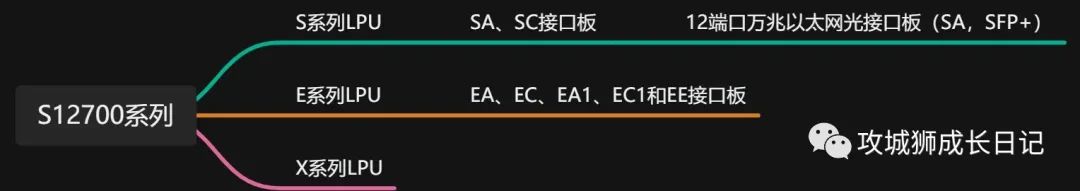

S12700支持S系列、E系列、X系列，其中：

S12700E支持X系列, 包括X5E、X5S、X6E、X6H、X6S和AK（X5EK和X6EK）接口板。

交换机支持的增值业务板情况如何？

正如公路需要交警、监控一样，网络需要防火墙、IPsec、入侵检测、反病毒等安全功能。正如公路需要限行、红绿灯一样，网络需要负载均衡、NAT（Network Address Translation ）、NetStream等特定业务功能。小编把交换机支持的增值业务板列举如下：

• SPU单板：为交换机提供负载均衡、防火墙、NAT、IPSec（IP Security）、NetStream等业务功能。
• OSP单板：可安装操作系统和应用软件来完成应用软件的功能。目前供安装的软件有IPS应用软件。
• ACU单板：该单板可看做独立AC设备，旁挂于交换机上做无线接入控制器。
• NGFW防火墙单板：可为IP网络迅速灵活地整合防火墙、NAT、VPN等安全功能。
• IPS单板：可为IP网络迅速灵活地整合入侵防御、反病毒、DDoS攻击防御等安全功能。
