当谈到网络安全和性能优化时，VLAN（虚拟局域网）划分是一个关键的策略。它不仅提供了更好的网络管理，还增强了数据隔离和访问控制。

• 是否想过4094个VLAN可以怎样划分？
• 哪种方式又是好用简单的？

细心的小编特地整理了一番，给各位小伙伴把玩把玩。

VLAN划分的方式

• 基于接口划分VLAN：根据交换机接口分配VLAN ID。配置简单，可以用于各种场景。
• 基于MAC划分VLAN：根据报文的源MAC地址分配VLAN ID。经常用在用户位置变化，不需要重新配置VLAN的场景。
• 基于子网划分VLAN：根据报文的源IP地址分配VLAN ID。一般用于对同一网段的用户，进行统一管理的场景。
• 基于协议划分VLAN：根据报文的协议类型分配VLAN ID。适用于对具有相同应用或服务的用户，进行统一管理的场景。
• 基于匹配策略划分VLAN：根据指定的策略（譬如匹配报文的源MAC、源IP和端口）分配VLAN ID。适用于对安全性要求比较高的场景。

几种划分VLAN的各种方式中，基于接口划分VLAN，是最常用最简单的方式，那么到底怎么配置，怎么使用呢？

在配置使用之前，先回顾一下端口常用的链路类型吧：

• access：用于交换机和PC相连；
• trunk：用于交换机和交换机相连；
• hybrid：即可以用于交换机和PC相连，也可以用于交换机和交换机相连。使用hub链路交换机时，经常使用这种类型的。

好了，下面小编以实际组网为例，讲解一下基于接口划分VLAN的配置。

案例演示

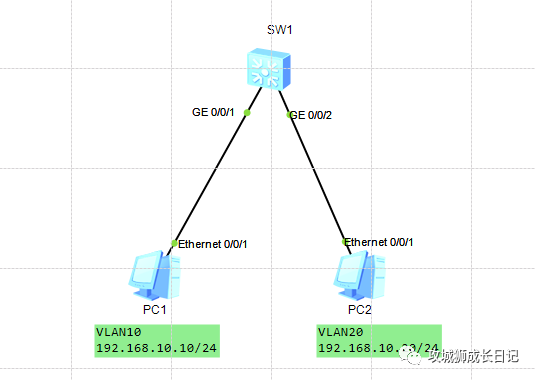

场景1：一台交换机两个用户，怎么通过接口划分VLAN从而实现隔离呢？

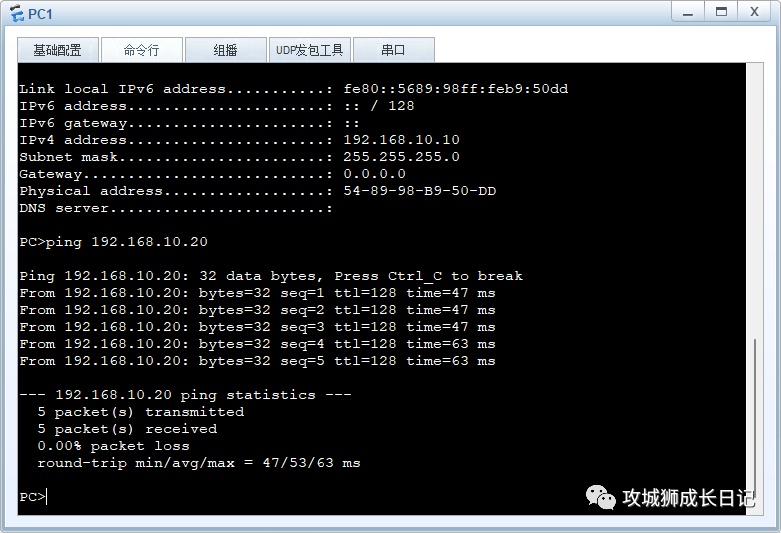

先来看看同一网段的两台PC直接和交换机相连，不进行划分VLAN，是否可以ping通呢？

从上图可知，是可以ping通的，这是为什么呢？

因为缺省情况下，华为交换机的接口都默认加入VLAN 1，两台PC直接和交换机相连，只要属于同一个网段，就可以互通。

那么怎么通过VLAN实现隔离呢？只要把接口加入到不同的VLAN，就可以了。例如交换机GE0/0/1和GE0/0/2端口分别以access类型加入VLAN 10 和VLAN 20 。

interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 20

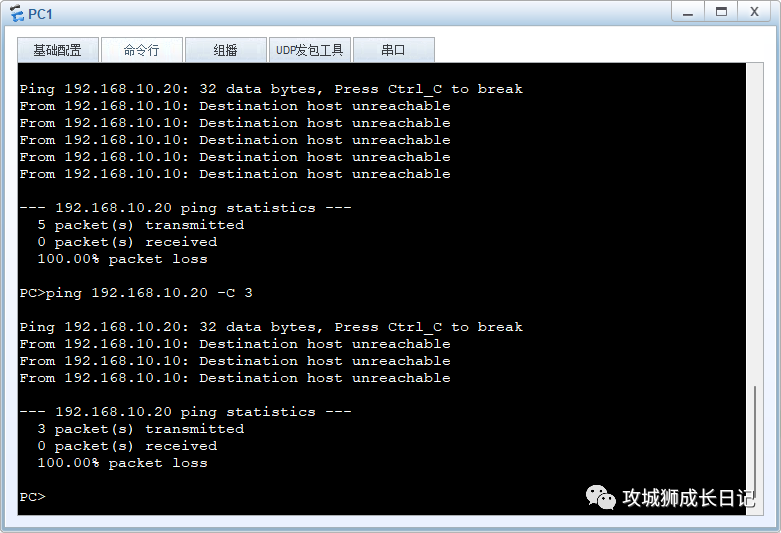

此时，两台PC基于接口划分到不同VLAN中，互连不能ping通，实现了隔离。

小伙伴，有没有想过为什么它能隔离呢？

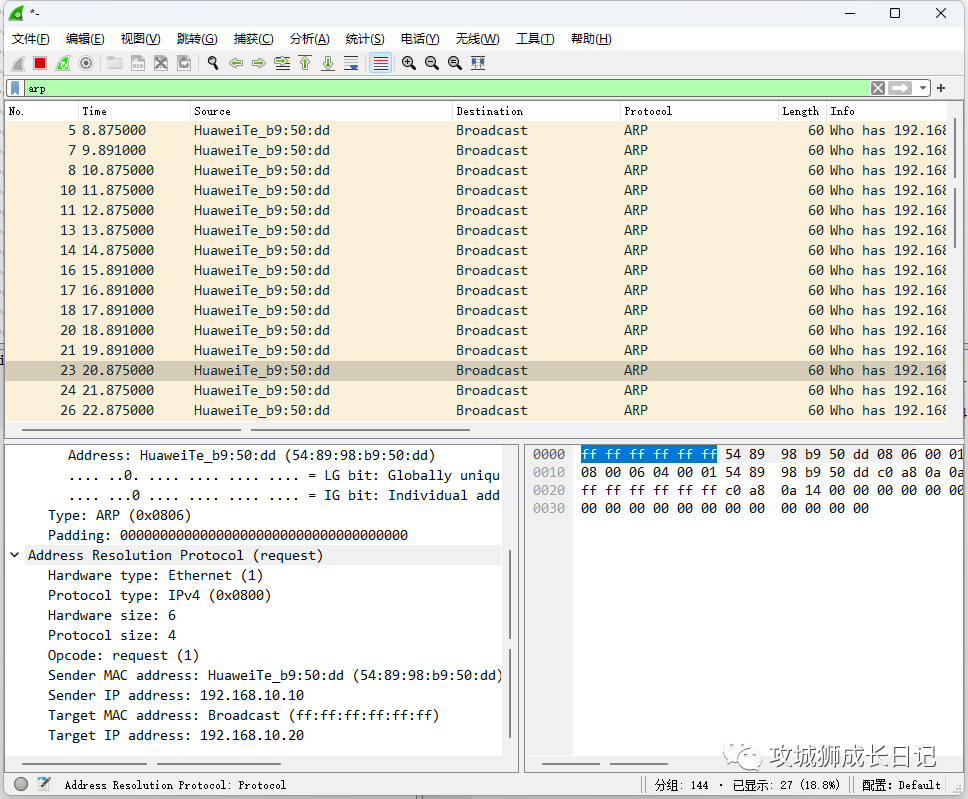

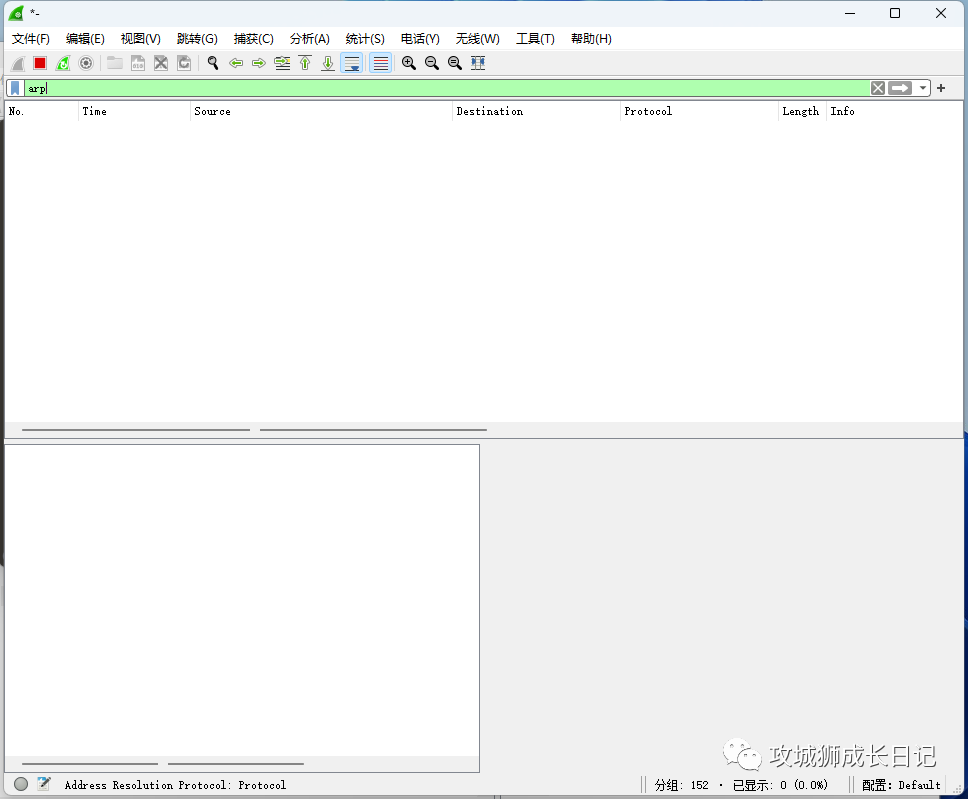

分别在交换机SW1的G0/0/1和G0/0/2上进行抓包，发现G0/0/1的ARP广播包，没有发送到G0/0/2上。

根据access接口收发数据包工作原理可判断，数据包到达G0/0/2后，进行拆包发现VLAN ID与G0/0/2的VLAN ID不一致，就把数据包丢失了。

场景2：跨交换机，4个用户，怎么通过接口划分VLAN实现隔离和互通呢？

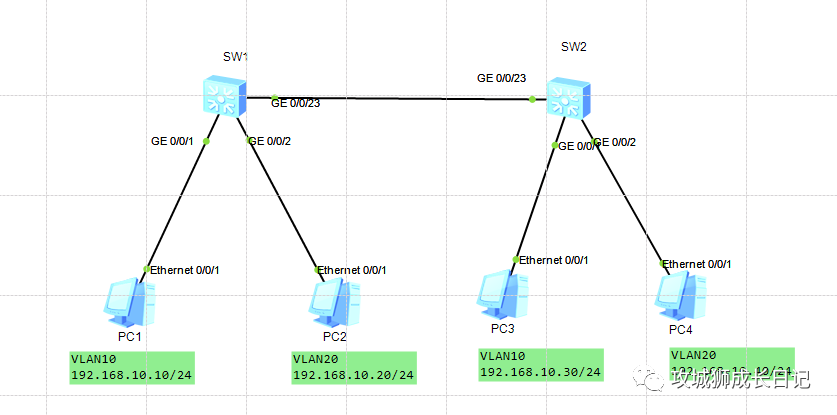

如下图：缺省情况下，4台PC属于同一网段，相互可以ping通。假设PC1和PC3属于同一部门，PC2和PC4属于同一部门。如何通过配置基于接口的VLAN，实现同一部门之间可以互访，不同部门之间不能互访呢？

同一个部门两个用户PC1 和 PC3划分到同一个VLAN10。交换机1的 GE0/0/1和交换机2的GE0/0/1端口分别以access类型加入VLAN10。

interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 10

另外一个部门的两个用户PC2 和 PC4划分到另一个VLAN 20。

interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 20

两台相连交换机的端口GE0/0/23，分别以trunk端口加入VLAN 10 和VLAN 20，实现跨交换机的通信。

interface GigabitEthernet0/0/23
  port link-type trunk
  port trunk allow-pass vlan 10 20

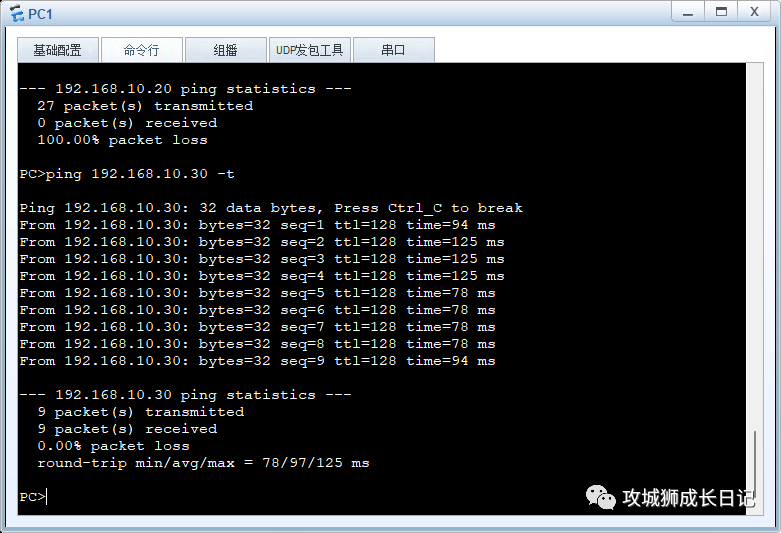

这样，就可以实现到同一部门的用户PC1和PC3可以互通，不同部门的用户PC2 和 PC4 不能互通了。

配置技巧分享

各位小伙伴是否发现上面两个场景中，VLAN和端口数都比较少，而在现实组网中，经常需要配置多个VLAN，多个端口，有什么办法可以快速完成配置吗？下面小编再介绍一下批量配置和快速恢复端口VLAN缺省配置的方法。

1.批量创建VLAN

< Huawei > system-view
[Huawei]vlan batch 2 to 100

2.批量端口加入VLAN

[Huawei] port-group group-member GigabitEthernet 0/0/10 to GigabitEthernet 0/0/20
[Huawei-port-group]port link-type access
[Huawei-port-group]port default vlan 100

3.快速恢复端口VLAN缺省配置

想要快速恢复端口VLAN的缺省配置，必须要知道什么是缺省配置？华为交换机，缺省情况下所有端口都是只加入VLAN1的。那么下面和小编一起看看3种链路类型下，怎么快速恢复缺省配置呢？

• access接口： 一步搞定，命令是undo port default vlan

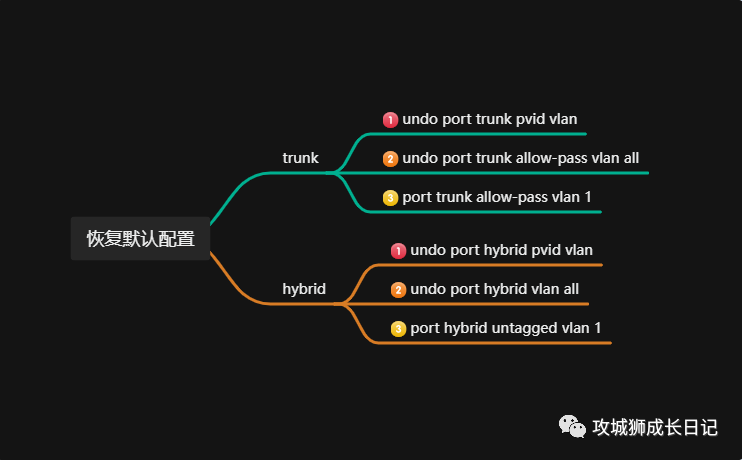

• trunk和hybrid口：三步搞定，先恢复PVID的配置，再删除端口下所有vlan，然后再把缺省的VLAN1 加入。具体命令如下：
