什么是VLAN呢？

VLAN（Virtual Local Area Network）即虚拟局域网，是将一个物理的LAN在逻辑上划分成多个广播域的通信技术。

VLAN的数据帧和传统的以太网数据帧有什么区别呢？

IEEE 802.1Q是VLAN的正式标准，在传统的以太网数据帧基础上（源MAC地址字段和协议类型字段之间）增加4个字节的802.1Q Tag。

其中，数据帧中的VID（VLAN ID）字段用于标示该数据帧所属的VLAN，数据帧只能在所属VLAN内进行传输。

VLAN有哪些作用呢？

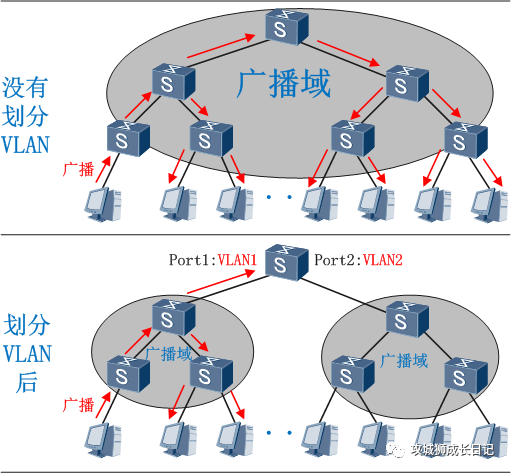

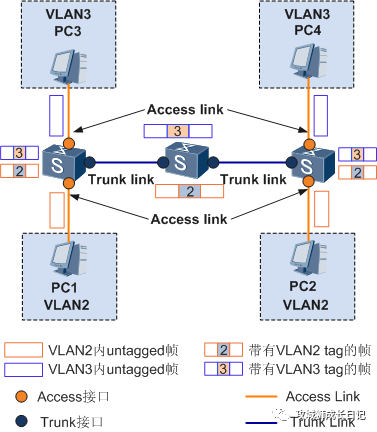

由上图可以看出，通过划分不同的VLAN，VLAN内的主机间可以直接通信，而VLAN间不能直接互通，从而将广播报文限制在一个VLAN内。这里小编总结了下VLAN技术的优点，一起来看下吧：

• 限制广播域：广播域被限制在一个VLAN内，节省了带宽，提高了网络处理能力。
• 增强局域网的安全性：不同VLAN内的报文在传输时是相互隔离的，即一个VLAN内的用户不能和其它VLAN内的用户直接通信。
• 提高网络的健壮性：故障被限制在一个VLAN内，本VLAN内的故障不会影响其他VLAN的正常工作。
• 灵活构建虚拟工作组：用VLAN可以划分不同的用户到不同的工作组，同一工作组的用户也不必局限于某一固定的物理范围，网络构建和维护更方便灵活。

VLAN数据帧在经过各接口时是如何处理的呢？

设备上都有哪些类型的接口呢？跟随小编一起看下吧！

• Access接口：交换机上用来连接用户主机的接口，它只能连接接入链路（Access Link）。
• Trunk接口：交换机上用来和其他交换机连接的接口，它只能连接干道链路（Trunk Link）。

除此之外，还有一种接口叫Hybrid接口，是交换机上既可以连接用户主机，又可以连接其他交换机的接口。Hybrid接口既可以连接接入链路又可以连接干道链路。

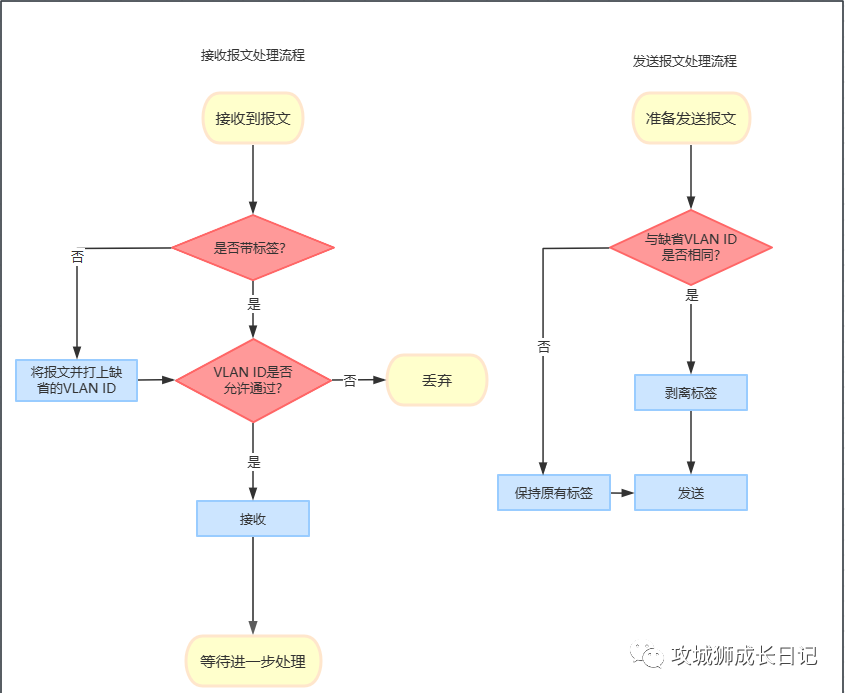

Hybrid接口和Trunk接口在接收数据时，处理方法是一样的。唯一不同之处在于：发送数据时，Hybrid接口可以允许多个VLAN的报文发送时不打标签，而Trunk接口只允许缺省VLAN的报文发送时不打标签。

接口类型不同，交换机对VLAN数据帧的处理过程也不同。具体处理方式如下：

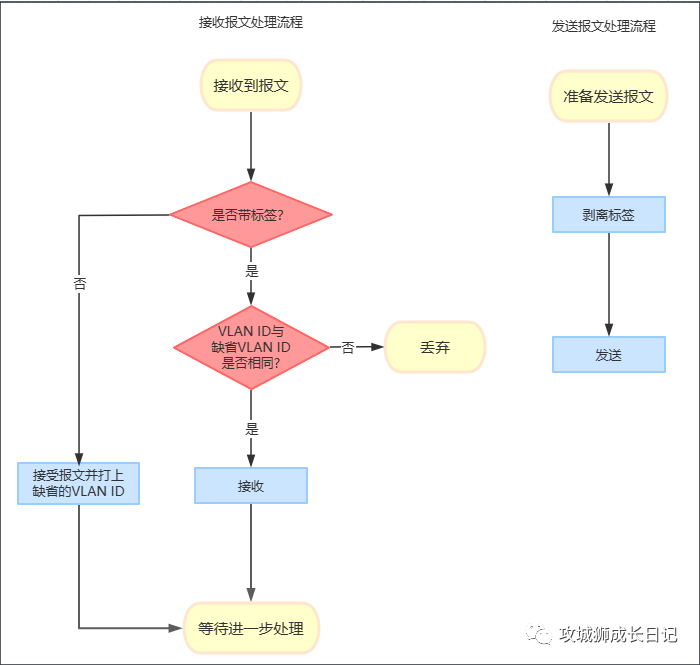

acess接口收发数据包处理流程

Trunk接口收发数据包处理流程

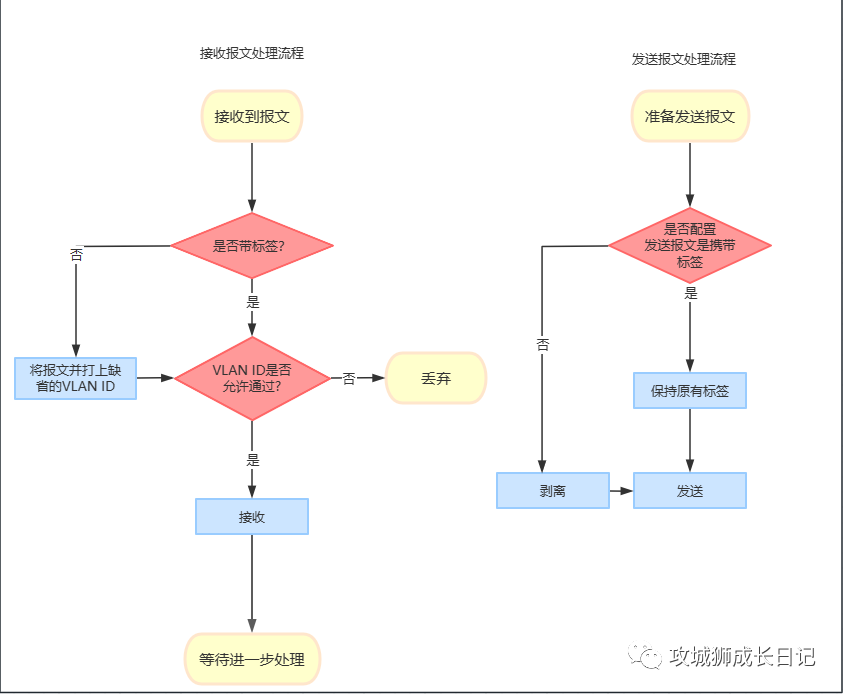

Hybrid接口收发数据包流程

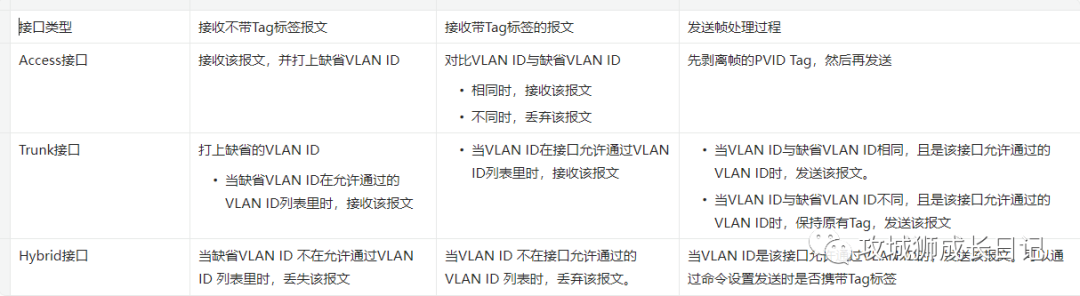

3种类型总结：

案例演示

1.基本配置

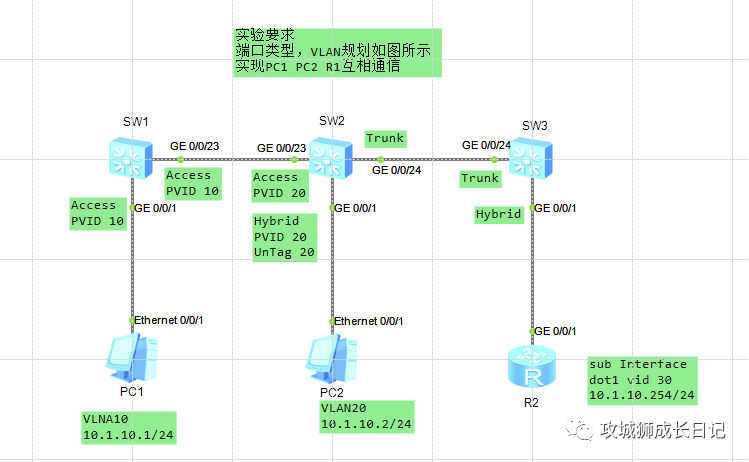

按照上图的规划，完成基本的配置：

vlan batch 10


interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 10

interface GigabitEthernet0/0/23
 port link-type access

vlan batch 20

interface GigabitEthernet0/0/1
port hybrid pvid vlan 20

interface GigabitEthernet0/0/23
 port link-type access
#
interface GigabitEthernet0/0/24
 port link-type trunk

vlan batch 30
interface GigabitEthernet0/0/24
 port link-type trunk

interface GigabitEthernet0/0/1.30
 dot1q termination vid 30
 ip address 10.1.10.254 255.255.255.0
 arp broadcast enable

2.实现PC1与PC2互访

根据VLAN 通信规则，相同VLAN可以一起通信。所以在SW1的GE0/0/23也打上VLNA10的标签：

interface GigabitEthernet0/0/23
 port link-type access
 port default vlan 10

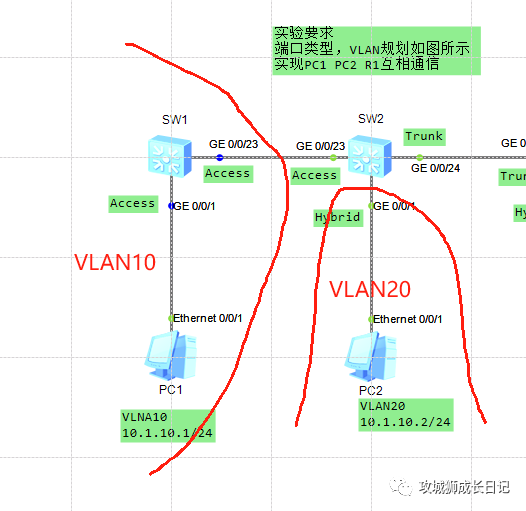

这时，它们还不能通信，原因是一边是VLAN10，一边是VLAN 20。关键是在SW2的GE0/0/23是配置VLAN10还是VLAN 20呢？聪明的小伙伴，已经知道了是要打上VLAN20了，原因很简单相同VLAN可以相互通信。SW2的GE0/0/1是配置了缺省VLAN ID是20,

interface GigabitEthernet0/0/23
 port link-type access
 port default vlan 20

interface GigabitEthernet0/0/1
 port hybrid pvid vlan 20
 port hybrid untagged vlan 20

验证结果:

3.实现PC1与路由器R1通信

当PC1数据包来到SW2的GE0/0/24时，携带的是VLAN20的标签，而且Truk的默认PVID是1，数据包到了路由器哪里由于两个VLAN ID不同，所以不能通信。实现思路：

• 当数据包来的SW2的GE0/0/24接口，剥离20标签，并运行20通过
• 当数据包来到SW3的GE0/0/1接口上，打上30的标签，并运行30通过

关键代码如下：

# SW2
interface GigabitEthernet0/0/24
 port link-type trunk
 port trunk pvid vlan 20
 port trunk allow-pass vlan 20

# SW3
interface GigabitEthernet0/0/24
 port link-type trunk
 port trunk pvid vlan 30
 port trunk allow-pass vlan 30

interface GigabitEthernet0/0/1
 port hybrid pvid vlan 30
 port hybrid tagged vlan 30

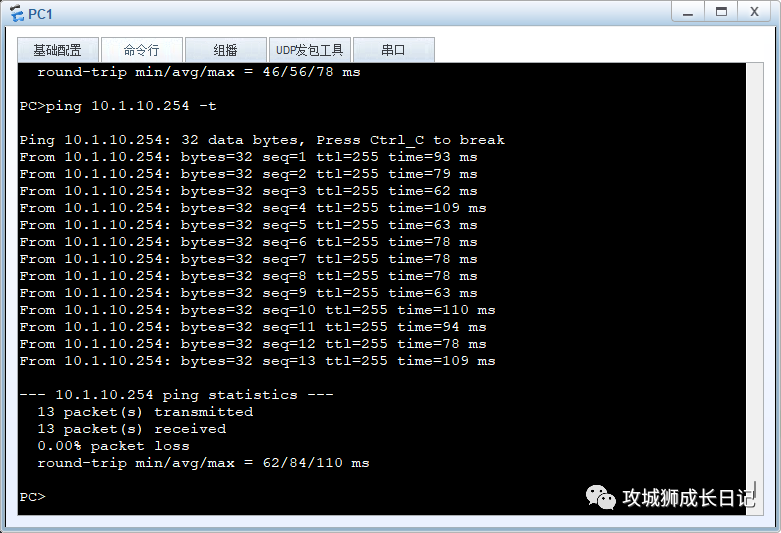

验证结果：

拓扑地址存放地址https://gitee.com/didiplus/datacom.git 如果小伙伴想学数通的可以关注这个项目，后期所有的拓扑项目都存放在这里，也欢迎有兴趣的小伙伴一起维护。为了不忘记每一期的，可以点击watch关注这个项目 ：
