光模块功率异常了！

• 想看一下光模块功率信息怎么办？
• 想了解光模块的生产日期、序列号怎么办？
• 想看看光模块是不是华为认证的光模块怎么办？

还有光模块的波长、生产厂商、传输距离等等。哇，好多光模块的信息都想了解！

本文就为大家介绍一条形式简单但功能强大、内容丰富的命令，详细显示了光模块的各类信息，赶紧一睹为快吧。

以框式交换机为例，命令格式：

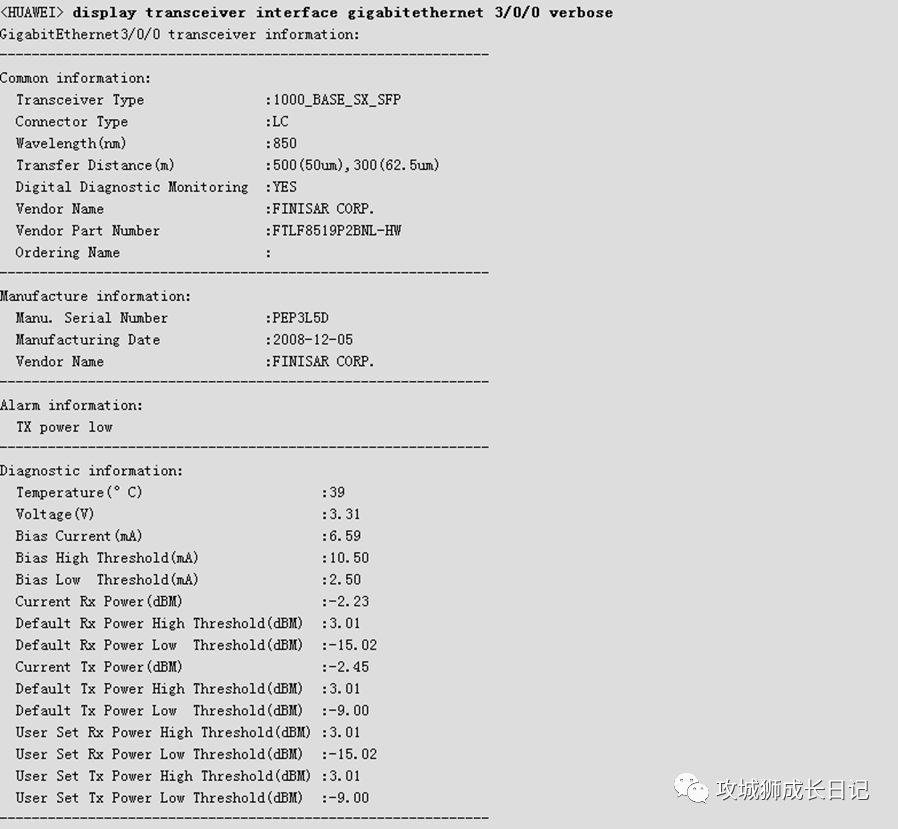

display transceiver [ interfaceinterface-typeinterface-number | slotslot-id ] [ verbose ]

命令行带verbose参数时，才会显示诊断信息Diagnostic information。

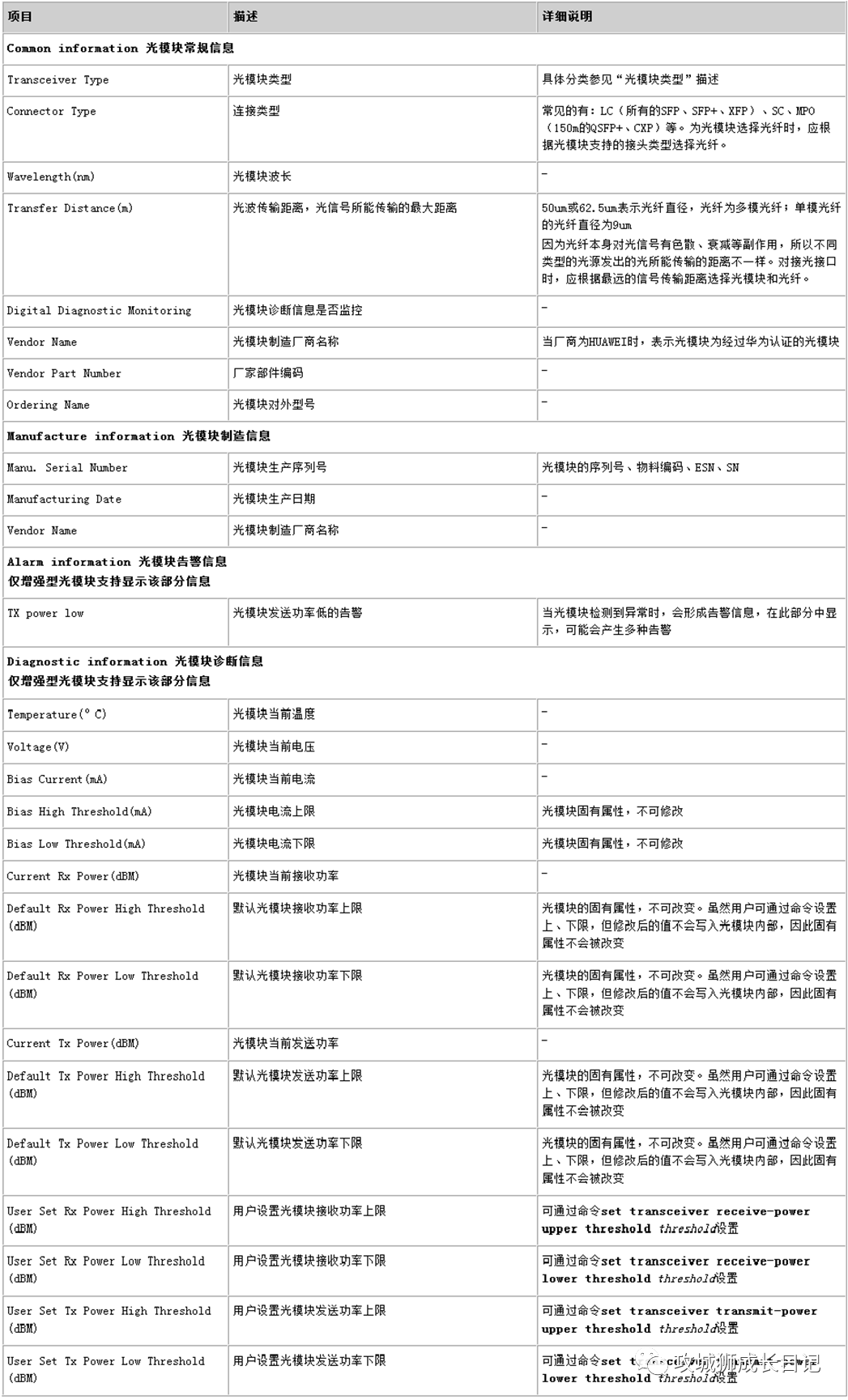

display transceiver命令输出信息描述

了解了光模块的基本信息，就再让小编为大家细细得挖掘一下光模块信息里都包含了哪些深层次的内容吧！

No.1 光模块是如何分类的，类型有哪些？

(1) 按速率分类

为了满足各种传输速率的需求，产生了不同速率的光模块：FE光模块、GE光模块、10GE光模块、25GE光模块、40GE光模块、100GE光模块。

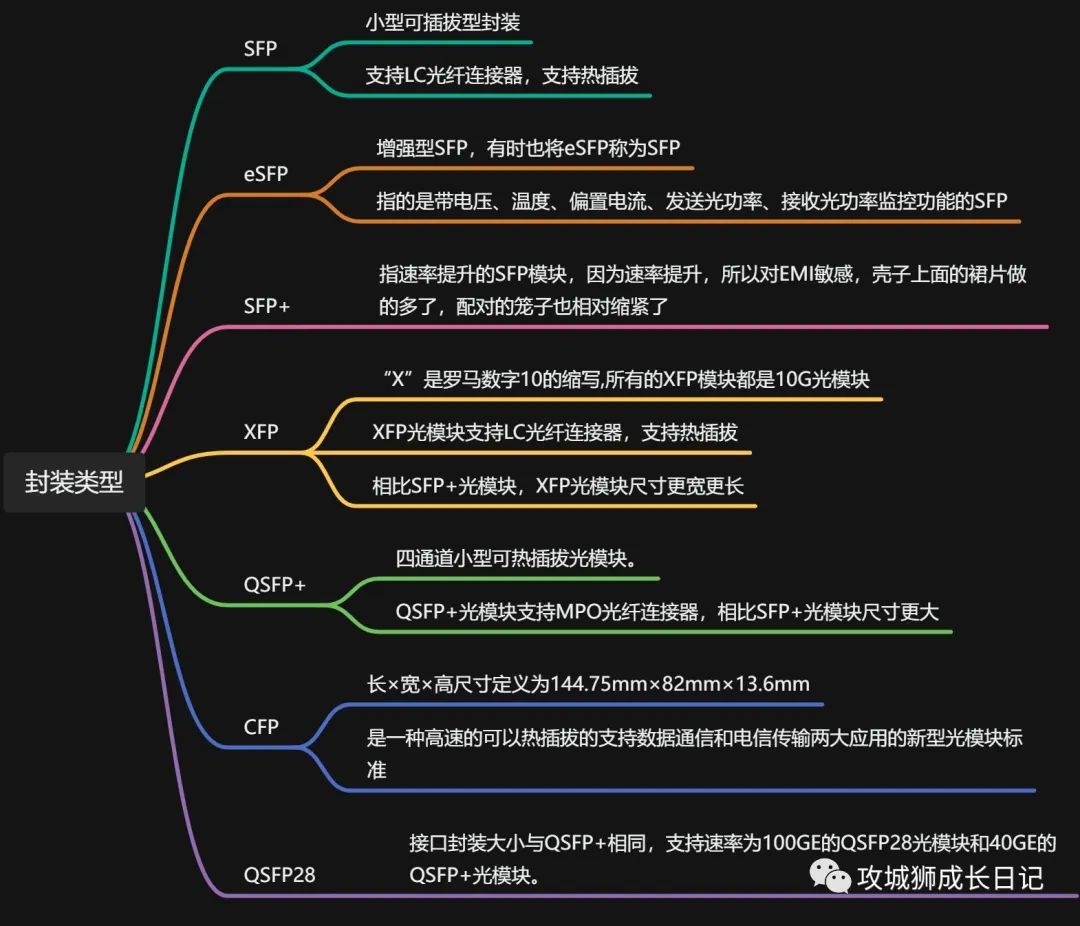

(2) 按封装分类

传输速率越高的光模块，结构越复杂。为了满足不同结构的需求，产生了各种封装类型的光模块。华为交换机适用的封装类型有：SFP封装、eSFP封装、SFP+封装、XFP封装、QSFP+封装、CFP封装、QSFP28封装。

(3) 按物理层标准分类

为了满足数据能以不同的形式传输，定义了各种不同的物理层标准，产生了支持各种标准的光模块，详细请参考《硬件描述》手册中具体光模块的“标准”参数。

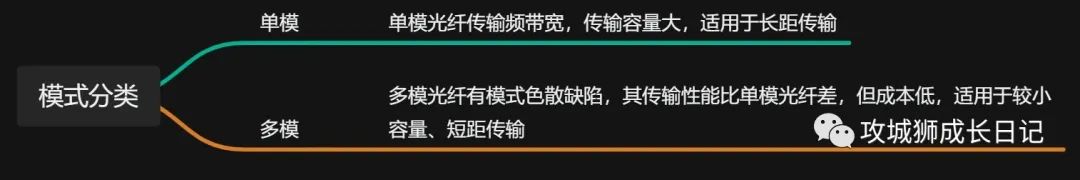

(4) 按模式分类

光纤分为单模光纤、多模光纤。为了满足使用不同类别的光纤，产生了单模光模块、多模光模块。

No.2 如何判断光模块是单模还是多模？

据光纤的纤芯直径及特性分为多模和单模。一般多模光纤纤芯直径大，模式色散严重，所以用于短距离的信号传输；而单模光纤模式色散小，所以一般用于长距离的信号传输。多模光纤的光纤直径的为62.5um和50um；单模光纤的光纤直径为9um。在光模块信息中，传输距离显示“Transfer Distance(m):500(50um),300(62.5um)  ”，该信息中，50um或62.5um表示光纤直径，因此表示该光模块为多模光模块，如果显示为9um，则表示为单模光模块。

No.3 如何查看光模块的序列号？

序列号，是模块的身份标识，唯一编码，光模块的制造信息中的“Manu. Serial Number   :PEP3L5D”即表示光模块的序列号。

No.4 如何判断光模块是不是华为认证的光模块？

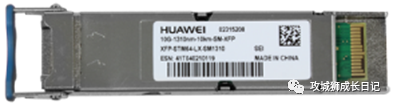

方法一：查看光模块标签是否有“HUAWEI”如下图所示。光模块外壳上的标签有“HUAWEI”字样

方法二：执行display transceiver命令查看。

在设备上执行display transceiver命令，模块的“Vendor Name”字段显示为“HUAWEI”。

No.5 使用非华为认证光模块有什么影响？

使用非认证光模块时，导致的常见问题如下：

• 光模块结构问题，导致光模块无法插入光接口
• 光模块数据总线问题，导致设备数据总线挂死
• 光模块金手指尺寸不合理，导致接口的电子元器件损伤
• 光模块温度监控不规范，导致错误告警
• 光模块寄存器设置不合理，导致参数、诊断信息读取错误或无法读取
• 光模块设计不满足EMC，其自身抗电磁干扰能力低，并给周围的设备带来电磁干扰
• 光模块工作温度范围不符合要求，导致在高温时光功率降低，业务中断。

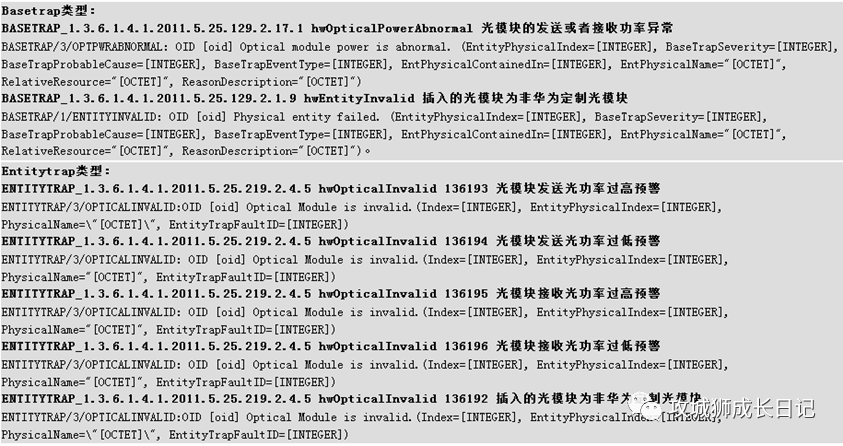

No.6 光模块发送功率、接收功率异常（过高、过低）、使用了非华为认证光模块的告警形式有哪些？

No.7 光模块光功率过高如何处理？

可以在光模块上增加光衰，使光功率衰减到合适的范围内。

No.8 为什么有时候看不到光模块的光功率的信息？

可能的主要原因有：

• 使用的是非华为认证的光模块，不兼容，无法读取光模块信息。
• 使用的是非增强型光模块，没有告警信息Alarm information和诊断信息Diagnostic information。
• 光模块硬件故障。
