今天我们来看看MPLS的基本配置案例，进一步探索MPLS在实践中的应用。

MPLS基本配置命令

1.配置LSR ID

[Huawei] mpls lsr-id lsr-id

mpls lsr-id命令用来配置LSR的ID。LSR ID用来在网络中唯一标识一个LSR。LSR没有缺省的LSR ID，必须手工配置。为了提高网络的可靠性，推荐使用LSR某个Loopback接口的地址作为LSR ID并在配置前对网络中所有LSR的LSR ID进行统一规划。

2.使能MPLS

[Huawei] mpls

mpls命令用来使能本节点的全局MPLS能力，并进入MPLS视图。

[Huawei-GigabitEthernet0/0/0] mpls

在接口视图下，使能当前接口的MPLS功能。需先使能全局MPLS能力后才能执行接口下的MPLS使能命令。

静态LSP配置命令

1.Ingress LSR配置

[Huawei] static-lsp ingress lsp-name destination ip-address { mask-length | mask } { nexthop next-hop-address | outgoing-interface interface-type interface-number } * out-label out-label

static-lsp ingress命令用来为入口节点配置静态LSP。

• 推荐采用指定next-hop的方式配置静态LSP，确保本地路由表中存在与指定目的IP地址精确匹配的路由项，包括目的IP地址和下一跳IP地址。如果LSP出接口为以太网类型，必须配置nexthop next-hop-address参数以保证LSP的正常转发。
• out-label的取值范围为16~1048575。

2.Transit LSR配置

[Huawei] static-lsp transit lsp-name [ incoming-interface interface-type interface-number ] in-label in-label { nexthop next-hop-address | outgoing-interface interface-type interface-number }* out-label out-label

static-lsp transit命令用来为中间转发节点配置静态LSP。

• 下一跳和出接口的配置规则和Ingress LSR保持一致。
• in-label的取值范围为16~1023。
• out-label的取值范围为16~1048575。

3.Egress LSR配置

[Huawei] static-lsp egress lsp-name [ incoming-interface interface-type interface-number ] in-label in-label

static-lsp egress命令用来在出口节点配置静态LSP。

• in-label的取值范围为16~1023。

4.查看静态LSP配置

[Huawei] display mpls static-lsp [ lsp-name ] [ { include | exclude } ip-address mask-length ] [ verbose ]

display mpls static-lsp命令用来查看静态LSP信息。

静态LSP配置案例

1.案例介绍：

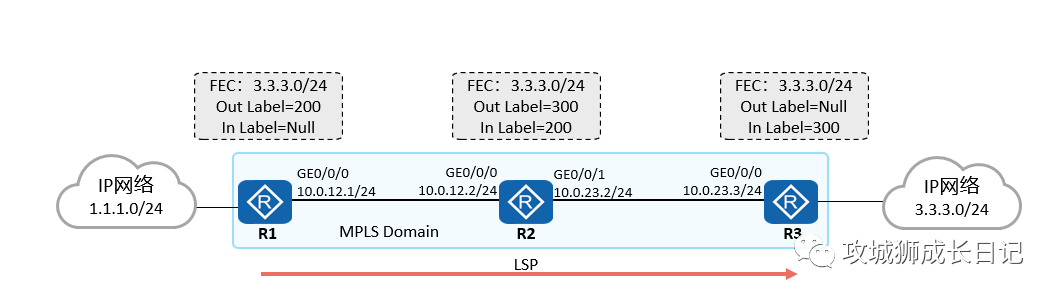

R1、R2和R3之间已经部署了IGP协议，故1.1.1.0/24与3.3.3.0/24网络之间已经能够互访。现要求通过配置静态LSP，使得这两个网络之间能基于MPLS进行互访，标签分配如图。

拓扑

2.配置思路：

• 在设备上使能OSPF动态路由协议
• 在设备和接口上使能MPLS功能
• 按照规划配置静态LSP

3.配置步骤：

(1) 三台路由器的LSR ID分别为10.1.1.1、10.1.1.2和10.1.1.3，以R1为例，使能全局和接口的MPLS功能。

[R1]mpls lsr-id 10.1.1.1
[R1]mpls
Info: Mpls starting, please wait... OK!
[R1-mpls]quit
[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]mpls
[R1-GigabitEthernet0/0/0]quit]

(2) 三台路由器均使能OSPF动态路由协议，以R1为例，其他类似

[R1] osfp 1 router-id 10.1.1.1
[R1-ospf-1] area 0
[R1-ospf-1-area-0.0.0.0] network 10.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0] network 10.0.12.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]quit

(3) 配置R1去往R3方向的静态LSP

[R1] static-lsp ingress 1to3 destination 3.3.3.0 24 nexthop 10.0.12.2 out-label 200
[R2] static-lsp transit 1to3 incoming-interface GigabitEthernet 0/0/0 in-label 200 nexthop 10.0.23.3 out-label 300
[R3] static-lsp egress 1to3 incoming-interface GigabitEthernet 0/0/0 in-label 300

4.检查配置

[R1]display mpls lsp
---------------------------------------------------------------------
                 LSP Information: STATIC LSP
---------------------------------------------------------------------
FEC                  In/Out Label    In/Out IF         Vrf Name
3.3.3.0/24         NULL/200        -/GE0/0/0

[R2]display mpls lsp
---------------------------------------------------------------------
                 LSP Information: STATIC LSP
---------------------------------------------------------------------
FEC                  In/Out Label    In/Out IF         Vrf Name
3.3.3.0/24         200/300        GE0/0/0/GE0/0/1

[R3]display mpls lsp
---------------------------------------------------------------------
                 LSP Information: STATIC LSP
---------------------------------------------------------------------
FEC                  In/Out Label    In/Out IF         Vrf Name
3.3.3.0/24         300/NULL        GE0/0/0/-

经测试，1.1.1.0/24网段的主机到3.3.3.0/24主机的ping测试没有问题。

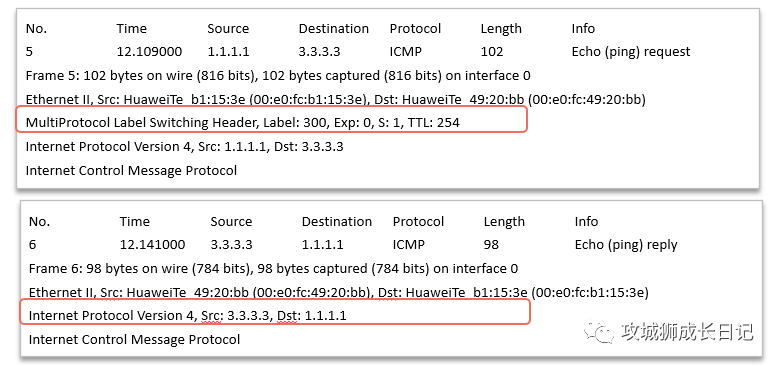

5.抓包分析

从抓包信息可知，1.1.1.0/24网段的主机到3.3.3.0/24主机的报文基于MPLS标签转发。3.3.3.0/24网段的主机到1.1.1.0/24主机的报文基于IP包头转发。
