大家好，我是前端西瓜哥。

今天简单讲讲图形编辑器的显示属性值时，会遇到的格式转换问题。

编辑器 github 地址：

https://github.com/F-star/suika

线上体验：

https://blog.fstars.wang/app/suika/

单位转换

图形编辑器中的数据，通过 UI 层进行展示时，可能不会直接将数据源的原始值展示出来，而是会额外进行单位的转换，变成另一种格式。

这里以简单而常见的弧度为例。

图形的旋转在数据源中，会用弧度（radian）表示。因为弧度更适合进行数学计算，且很多 API 比如 Math.sin(x) 都需要你提供弧度。

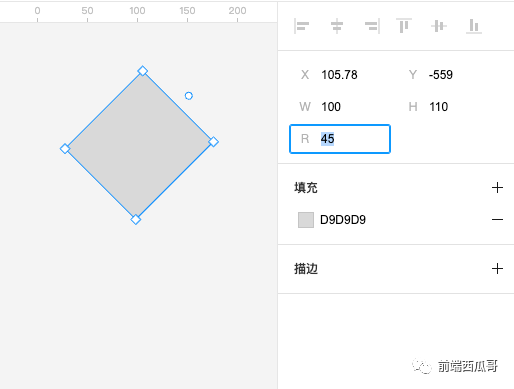

但在面向用户的 UI 层，我们通常会提供角度（degree），因为日常生活中人们更常使用，它更直观。

但数据中我们还是要保存弧度的。

转换算法

我们需要明确的点是：

• 数据源要用唯一格式，这样可以确保运算逻辑的一致性。比如旋转不建议即可以保存弧度，也可以保存角度。另外，尽量选择精度高的。
• 如果有显示另一种格式的需求，你需要实现源格式转其他格式算法。比如弧度转角度显示到用户界面上；
• 如果有修改其他格式然后修改源数据的需求，你需要实现其他格式转源数据的算法。

/**
 * 弧度转角度
 */
export function radian2Degree(radian: number) {
  return (radian * 180) / Math.PI;
}

/**
 * 角度转弧度
 */
export function degree2Radian(degree: number) {
  return (degree * Math.PI) / 180;
}

需要注意，格式的转换通常会丢失一些精度的。

这里弧度和角度的转换就是一个例子。

圆周率是一个无限不循环小数，计算的时候，会对其丢掉一些精度再参与计算，最后的结果自然也丢失了精度。

这里给一下 UI 层实现思路，以 React 组件为例，核心实现大致如下：

const [radian, setRadian] = useState(0);

useEffect(() => {
  rect.onRotationChange((val) => {
    // 从编辑器内核同步过来的状态
    setRadian(val);
  })
});

 {
    const degree =  e.target.value;
    const radian = normalizeRadian(degree2Radian(degree));
    rect.setRotation(radian);
  }}
/>

题外话，UI 层会直接更新编辑器中的状态，成功更新后通过事件订阅通知回 UI 层，同步状态。

弧度还是比较简单的场景。

像是复杂一点的属性，比如颜色值，通常要实现一个比较完善的拾色器，要支持多种格式，如RGBA、HSL、CMYK 等等，要实现的方法就更复杂也更多。

降低显示精度

UI 层不会显示全精度，意义不大。

比如 x 坐标的真实值是 52.24621202458749，但用户是不希望看到这么长的值的，他只是想知道这个点大概在什么位置。

所以我们最好做一个四舍五入，比如保留有限的有效位显示为 52.25。

需要注意的是，修改属性值时不用做降低精度再转为源格式，我们的数据源精度越高越好。

只在显示时做降低精度。

检验和补正

因为涉及到用户修改属性值，所以我们需要对用户的输入值进行处理，尝试得到一个合法值去修改属性。

简单的做法是 严格校验，比如对于数字类型，出现非数字字符，就直接认为非法值。

稍微好一点的是从字符串中提取符合格式的部分。

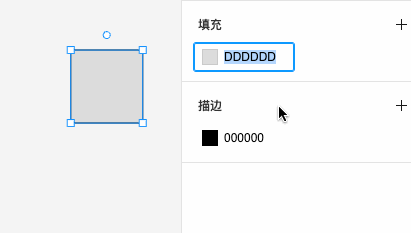

更人性化的是猜测用户想干嘛，做补全。比如对于 hex 格式的颜色值，用户只输入一个 3，我们给他补全为 33333。

最后

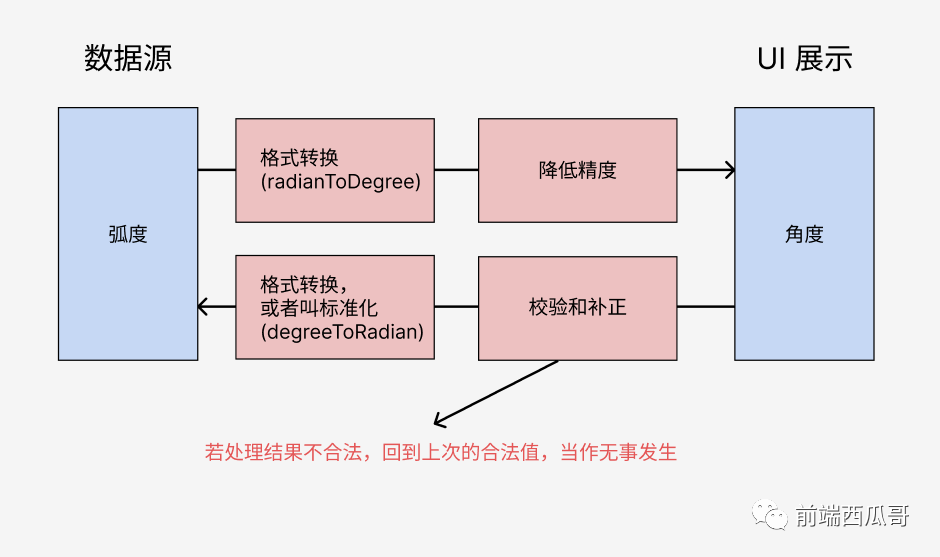

画一张图总结一下。

展示层可能和数据源的格式不同，显示时要做格式转换，然后降低精度，比如对于数字通常保留 1 到 5 个小数位就够了。

修改非源格式要做校验和补正，然后转回数据源格式保存起来。保存成功后再把新值传递到 UI 层。
