目前，在自动驾驶的车辆中已经配备了多种信息采集传感器，如激光雷达、毫米波雷达以及相机传感器。目前来看，多种传感器融合在自动驾驶的感知任务中显示出了巨大的发展前景。比如：相机采集到的2D图像信息捕获了丰富的语义特征，激光雷达采集到的点云数据可以为感知模型提供物体的准确位置信息和几何信息。通过将不同种传感器获取到的信息充分利用起来可以减少自动驾驶感知过程中的不确定性因素的发生，同时使感知模型具有更好的检测鲁棒性。

今天介绍的是一篇来自旷视的自动驾驶感知论文，并且中稿了今年的ICCV2023 视觉顶会，该文章的主要特点是类似PETR这类End-to-End的BEV感知算法（不再需要利用NMS后处理操作过滤感知结果中的冗余框），同时又额外使用了激光雷达的点云信息来提高模型的感知性能，是一篇非常不错的自动驾驶感知方向的论文，文章的链接和官方开源仓库链接如下：

• 论文链接：https://arxiv.org/pdf/2301.01283.pdf
• 代码链接：https://github.com/junjie18/CMT

CMT算法模型整体结构

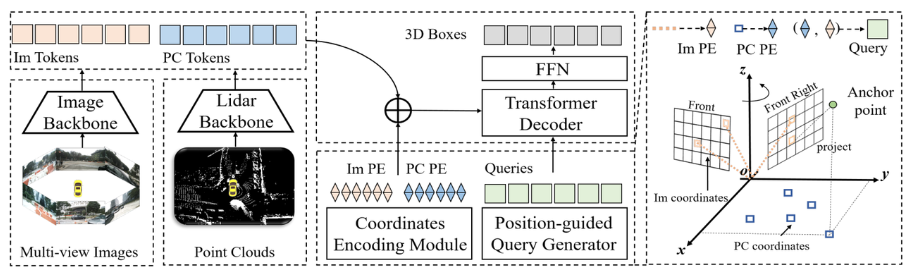

接下来先整体介绍一下CMT感知模型的网络结构，如下图所示：

通过整个算法框图可以看出，整个算法模型主要包括三个部分

• 激光雷达主干网络+相机主干网络（Image Backbone + Lidar Backbone）：用于获取点云和环视图像的特征得到Point Cloud Token**(PC Tokens)以及Image Token(Im Tokens)**
• 位置编码的生成：针对不同传感器采集到的数据信息，Im Tokens生成对应的坐标位置编码Im PE，PC Tokens生成对应的坐标位置编码PC PE，同时Object Queries也生成对应的坐标位置编码Query Embedding
• Transformer Decoder+FFN网络：输入为Object Queries + Query Embedding 以及完成位置编码的Im Tokens和PC Tokens进行交叉注意力的计算，利用FFN生成最终的3D Boxes + 类别预测

在介绍完网络整体结构之后，接下来就详细介绍一下上述提到的三个子部分

激光雷达主干网络+相机主干网络（Image Backbone + Lidar Backbone）

• 激光雷达主干网络
  通常采用的激光雷达主干网络提取点云数据特征包括以下五个部分

• 点云信息体素化
• 体素特征编码
• 3D Backbone（常用VoxelResBackBone8x网络）对体素特征编码后的结果进行3D特征的提取
• 将3D Backbone提取到特征的Z轴进行压缩，得到BEV空间下的特征
• 利用2D Backbone对投影到BEV空间的特征做进一步的特征拟合
• 由于2D Backbone输出的特征图的通道数与Image输出的通道数不一致，用了一个卷积层进行通道数的对齐（针对本文模型而言，做了一个通道数量的对齐，但并不属于原有点云信息提取的范畴）

• 相机主干网络
  一般采用的相机主干网络提取2D图像特征包括以下两个部分：

• 输入：2D Backbone输出的降采样16倍和32倍的特征图

• 输出：将下采样16倍和32倍的图像特征进行融合，获取降采样16倍的特征图

• Tensor([bs * N, 1024, H / 16, W / 16])

• Tensor([bs * N，2048，H / 16，W / 16])

• Tensor([bs * N，256，H / 16，W / 16])

• 输入：采用ResNet-50网络提取环视图像特征

• 输出：输出下采样16倍和32倍的图像特征

• 输入张量：Tensor([bs * N，3，H，W])

• 输出张量：Tensor([bs * N，1024，H / 16，W / 16]）

• 输出张量：``Tensor([bs * N，2048，H / 32，W / 32]）`

• 2D Backbone提取图像特征

• Neck（CEFPN）

位置编码的生成

根据上面的介绍可知，位置编码的生成主要包括三个部分，分别是Image Position Embedding，Point Cloud Position Embedding以及Query Embedding；接下来分别介绍一下他们的生成过程。

• Image Position Embedding（Im PE）
  Image Position Embedding的生成过程与PETR中图像位置编码的生成逻辑是一样的（具体可以参考PETR论文原文，这里不做过多的阐述），可以总结为以下四个步骤：

• 在图像坐标系下生成3D图像视锥点云
• 3D图像视锥点云利用相机内参矩阵变换到相机坐标系下得到3D相机坐标点
• 相机坐标系下的3D点利用cam2ego坐标变换矩阵转换到BEV坐标系下
• 将转换后的BEV 3D 坐标利用MLP层进行位置编码得到最终的图像位置编码

• Point Cloud Position Embedding（PC PE）
  Point Cloud Position Embedding的生成过程可以分为以下两个步骤

• 在BEV空间的网格坐标点利用pos2embed()函数将二维的横纵坐标点变换到高维的特征空间


  # 点云位置编码`bev_pos_embeds`的生成
  bev_pos_embeds = self.bev_embedding(pos2embed(self.coords_bev.to(device), num_pos_feats=self.hidden_dim))

  def coords_bev(self):
      x_size, y_size = (grid_size[0] // downsample_scale,grid_size[1] // downsample_scale)
      meshgrid = [[0, y_size - 1, y_size], [0, x_size - 1, x_size]]
      batch_y, batch_x = torch.meshgrid(*[torch.linspace(it[0], it[1], it[2]) for it in meshgrid])
      batch_x = (batch_x + 0.5) / x_size
      batch_y = (batch_y + 0.5) / y_size
      coord_base = torch.cat([batch_x[None], batch_y[None]], dim=0)   # 生成BEV网格.
      coord_base = coord_base.view(2, -1).transpose(1, 0)
      return coord_base  # shape: (x_size *  y_size, 2)

  def pos2embed(pos, num_pos_feats=256, temperature=10000):
      scale = 2 * math.pi
      pos = pos * scale
      dim_t = torch.arange(num_pos_feats, dtype=torch.float32, device=pos.device)
      dim_t = temperature ** (2 * (dim_t // 2) / num_pos_feats)
      pos_x = pos[..., 0, None] / dim_t
      pos_y = pos[..., 1, None] / dim_t

      pos_x = torch.stack((pos_x[..., 0::2].sin(), pos_x[..., 1::2].cos()), dim=-1).flatten(-2)
      pos_y = torch.stack((pos_y[..., 0::2].sin(), pos_y[..., 1::2].cos()), dim=-1).flatten(-2)

      posemb = torch.cat((pos_y, pos_x), dim=-1)
      return posemb  # 将二维的x,y坐标编码成512维的高维向量




• 利用一个MLP网络进行空间转换，保证通道数量的对齐





• Query Embedding


  为了让Object Queries、Image Token以及Lidar Token之间计算相似性更加的准确，论文中的Query Embedding会利用Lidar和Camera生成位置编码的逻辑来生成；具体而言Query Embedding = Image Position Embedding（同下面的rv_query_embeds） + Point Cloud Position Embedding（同下面的bev_query_embeds）。




• bev_query_embeds生成逻辑


  由于论文中的Object Query原本就是在BEV空间进行初始化的，所以直接复用Point Cloud Position Embedding生成逻辑中的位置编码和bev_embedding()函数即可，对应关键代码如下：

  def _bev_query_embed(self, ref_points, img_metas):
      bev_embeds = self.bev_embedding(pos2embed(ref_points, num_pos_feats=self.hidden_dim))
      return bev_embeds  # (bs, Num, 256)




• rv_query_embeds生成逻辑


  上面刚刚提到，Object Query是在BEV坐标系下初始的点，所以论文中为了可以遵循Image Position Embedding的生成过程，就需要先将BEV坐标系下的3D空间点投影到图像坐标系下，然后再利用之前生成Image Position Embedding的处理逻辑，保证生成过程的逻辑相同，核心代码如下：

  def _rv_query_embed(self, ref_points, img_metas):
      pad_h, pad_w = pad_shape

      # 由归一化坐标点映射回正常的roi range下的3D坐标点
      ref_points = ref_points * (pc_range[3:] - pc_range[:3]) + pc_range[:3]
      points = torch.cat([ref_points, ref_points.shape[:-1]], dim=-1)

      points = bda_mat.inverse().matmul(points)
      points = points.unsqueeze(1)
      points = sensor2ego_mats.inverse().matmul(points)
      points =intrin_mats.matmul(points)
      proj_points_clone = points.clone()

      # 选择有效的投影点
      z_mask = proj_points_clone[..., 2:3, :].detach() > 0
      proj_points_clone[..., :3, :] = points[..., :3, :] / (
          points[..., 2:3, :].detach() + z_mask * 1e-6 - (~z_mask) * 1e-6
      )
      proj_points_clone = ida_mats.matmul(proj_points_clone)
      proj_points_clone = proj_points_clone.squeeze(-1)
      mask = (
          (proj_points_clone[..., 0] < pad_w)
          & (proj_points_clone[..., 0] >= 0)
          & (proj_points_clone[..., 1] < pad_h)
          & (proj_points_clone[..., 1] >= 0)
      )
      mask &= z_mask.view(*mask.shape)

      coords_d = (
          1 + torch.arange(depth_num).float() * (pc_range[4] - 1) / depth_num)
      projback_points = (ida_mats.inverse().matmul(proj_points_clone))
      projback_points = torch.einsum("bvnc, d -> bvndc", projback_points, coords_d)
      projback_points = torch.cat(
          [projback_points[..., :3], projback_points.shape[:-1]], dim=-1)
      projback_points = (sensor2ego_mats.matmul(intrin_mats).matmul(projback_points))
      projback_points = (bda_mat@ projback_points)
      projback_points = (projback_points[..., :3] - pc_range[:3]) / (pc_range[3:] - self.pc_range[:3])
      rv_embeds = self.rv_embedding(projback_points)
      rv_embeds = (rv_embeds * mask).sum(dim=1)
      return rv_embeds

  通过上述的变换，即完成了BEV空间坐标系下的点先投影到图像坐标系，再利用之前生成Image Position Embedding的处理逻辑生成rv_query_embeds的过程。

  最后Query Embedding = rv_query_embeds + bev_query_embeds




Transformer Decoder+FFN网络

• Transformer Decoder
  这里与Transformer中的Decoder计算逻辑是完全一样的，但在输入数据上有点不同

• 第一点是Memory：这里的Memory是Image Token和Lidar Token进行Concat后的结果（可以理解为两种模态的融
• 第二点是位置编码：这里的位置编码是rv_query_embeds和bev_query_embeds进行concat的结果，query_embed是rv_query_embeds + bev_query_embeds；

• FFN网络
  这个FFN网络的作用与PETR中的作用是完全相同的，具体的输出结果可以看PETR原文，这里就不做过多的赘述了。

论文实验结果

首先先放出来CMT和其他自动驾驶感知算法的比较实验，论文作者分别在nuScenes的test和val集上进行了比较，实验结果如下

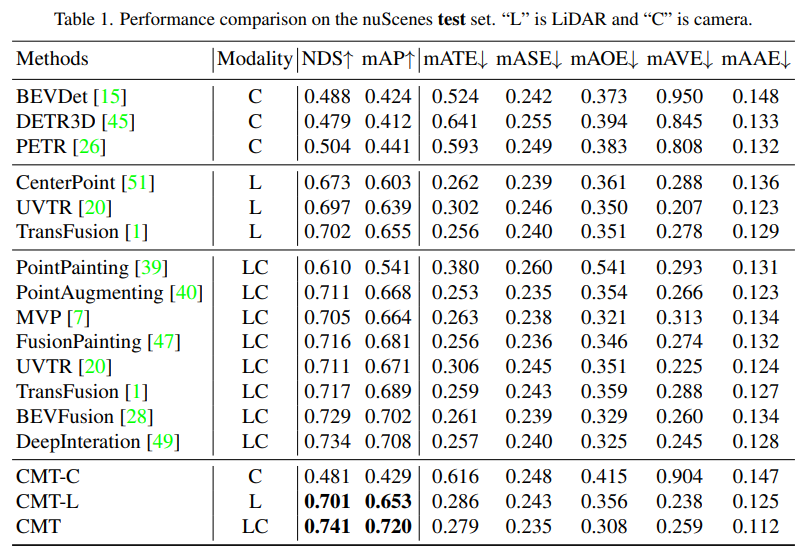

• 各个感知算法在nuScenes的test set上的感知结果对比
  表格中的Modality代表输入到感知算法中的传感器类别，C代表相机传感器，模型只喂入相机数据。L代表激光雷达传感器，模型只喂入点云数据。LC代表激光雷达和相机传感器，模型输入的是多模态的数据。通过实验结果可以看出，CMT-C模型的性能要高于BEVDet和DETR3D。CMT-L模型的性能要高于CenterPoint和UVTR这类纯激光雷达的感知算法模型。而当CMT采用激光雷达的点云数据和相机数据后超越了现有的所有单模态方法，得到了SOTA的结果。

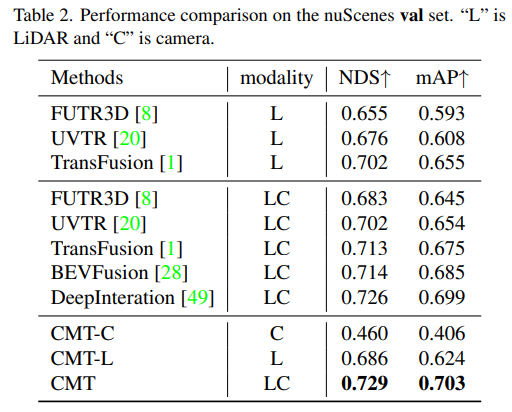

• 模型在nuScenes的val set上的感知结果对比
  通过实验结果可以看出，CMT-L的感知模型的性能超越了FUTR3D和UVTR。当同时采用激光雷达的点云数据和相机数据后，CMT较大幅度超越了现有的采用多模态的感知算法，像FUTR3D、UVTR、TransFusion、BEVFusion等多模态算法，取得了在val set上的SOTA结果。

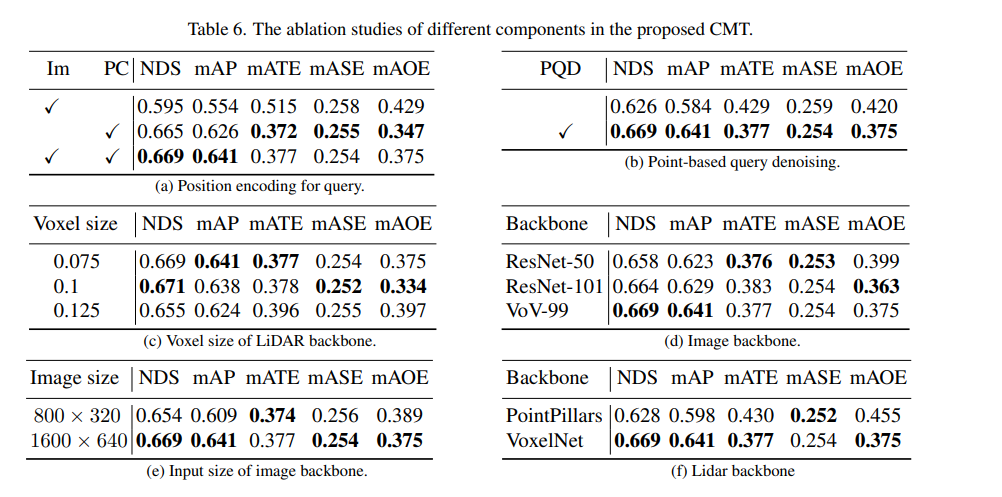

接下来是CMT创新点的消融实验部分

首先(a)是做了是否采用位置编码的消融实验，通过结果可以看出当同时采用图像和激光雷达的位置编码后，NDS和mAP指标实现了最好的效果。(c)和(f)部分的消融实验主要是对点云主干网络的主干网络类型和体素大小进行了不同的尝试。(d)和(e)部分的消融实验主要是对相机主干网络的类型和输入分辨率的大小进行了不同的尝试。这部分只是做了粗略的概括，如果想要看更多详细消融实验的话，大家可以看下论文原文。

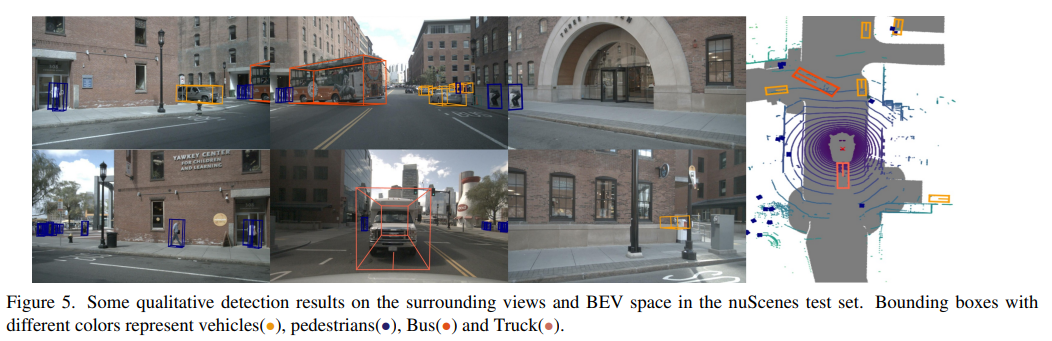

最后放一张CMT的感知结果在nuScenes数据集上可视化结果的展示，通过实验结果可以看出，CMT还是有较好的感知结果的。

总结

目前将各个模态融合在一起去提升模型的感知性能已经是一个比较火热的研究方向（毕竟自动驾驶汽车上配备了多种传感器），同时CMT又是一个完全End-to-End的感知算法（不需要额外的后处理步骤）并在nuScenes数据集上有着SOTA的精度，本文就是对这篇文章进行了较为细致的介绍，希望对大家有所帮助。
