一、概述

X11转发是一种在客户端和服务器之间传输图形界面的协议。它允许远程客户端在本地显示远程服务器上的图形应用程序，使用户可以在本地操作远程服务器上的图形界面。

使用场景：

• 远程服务器管理：管理员可以通过X11转发在本地管理远程服务器上的图形化工具和应用程序，而无需直接登录到服务器上。
• 远程应用程序访问：用户可以通过X11转发在本地访问运行在远程服务器上的图形应用程序，例如远程桌面、图形设计工具等。
• 跨平台开发和测试：开发人员可以在本地开发和测试图形界面应用程序，同时将其显示在远程服务器上，以确保应用程序在不同平台上的兼容性。

二、Xming X Server设置X11

通过 ssh 连接使用 Linux 操作系统时，您可能会遇到想要访问 GUI 的情况。在这种情况下，您可以使用MobaXterm这样的工具，它内置了对 X11 转发的支持，或者您可以使用自己的PuTTY ，如果您的系统上安装了 X11 显示服务器（如Xming X Server），它可以支持 X11 转发。在本章节中，我们将逐步完成设置 X11 转发以访问 Linux 中的 GUI 的步骤。

步骤1：下载并安装Xming X Server

从sourceforge.net下载Xming X Server。

下载 Xming X Server 后，请按照以下步骤在您的系统上安装 Xming。

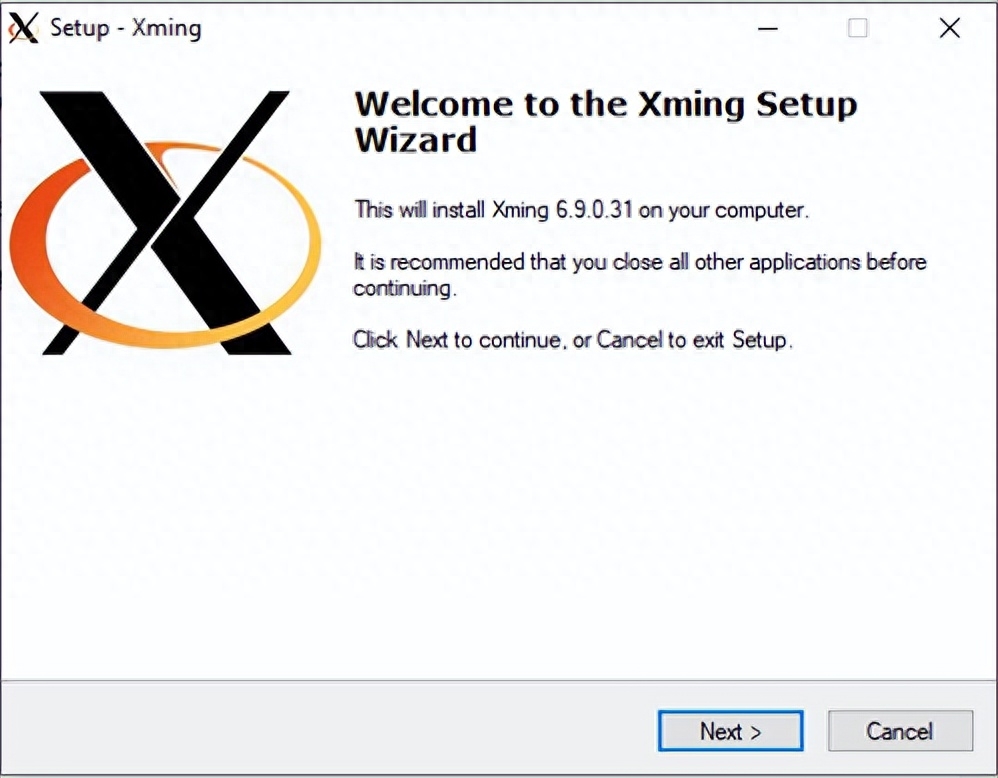

运行 Xming 安装程序时，您将看到以下屏幕。

单击“下一步”>按钮。

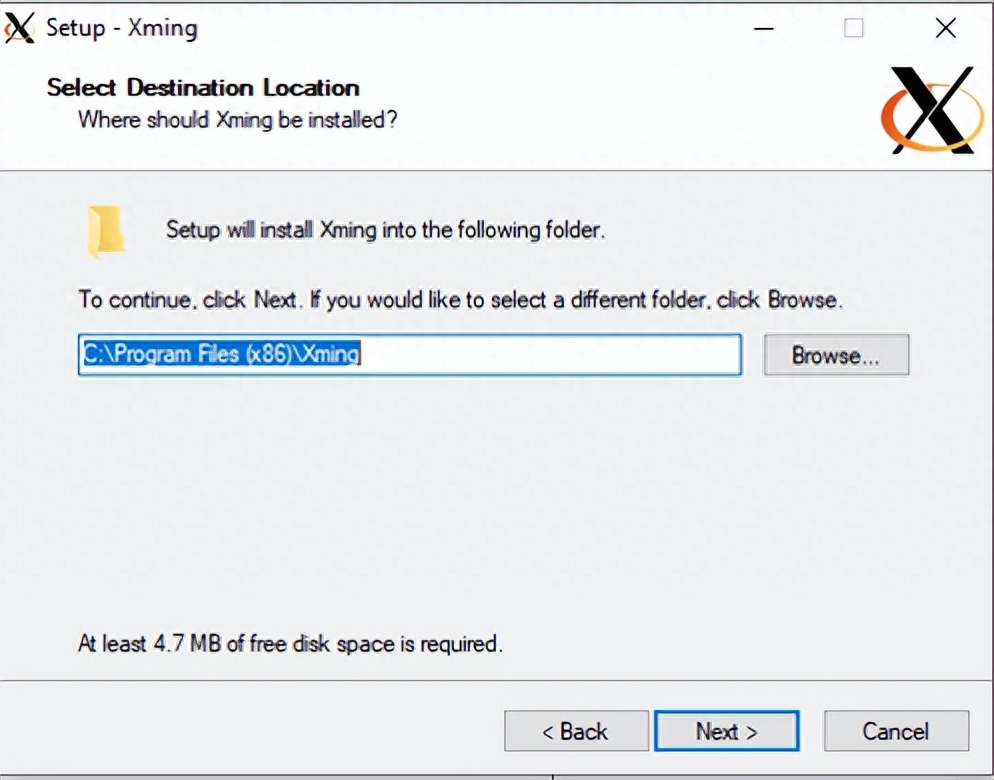

如果要更改安装文件夹，您可以更改安装文件夹，默认情况下它将安装在 C:\Program Files (x86)\Xming。

单击 “下一步”>按钮。

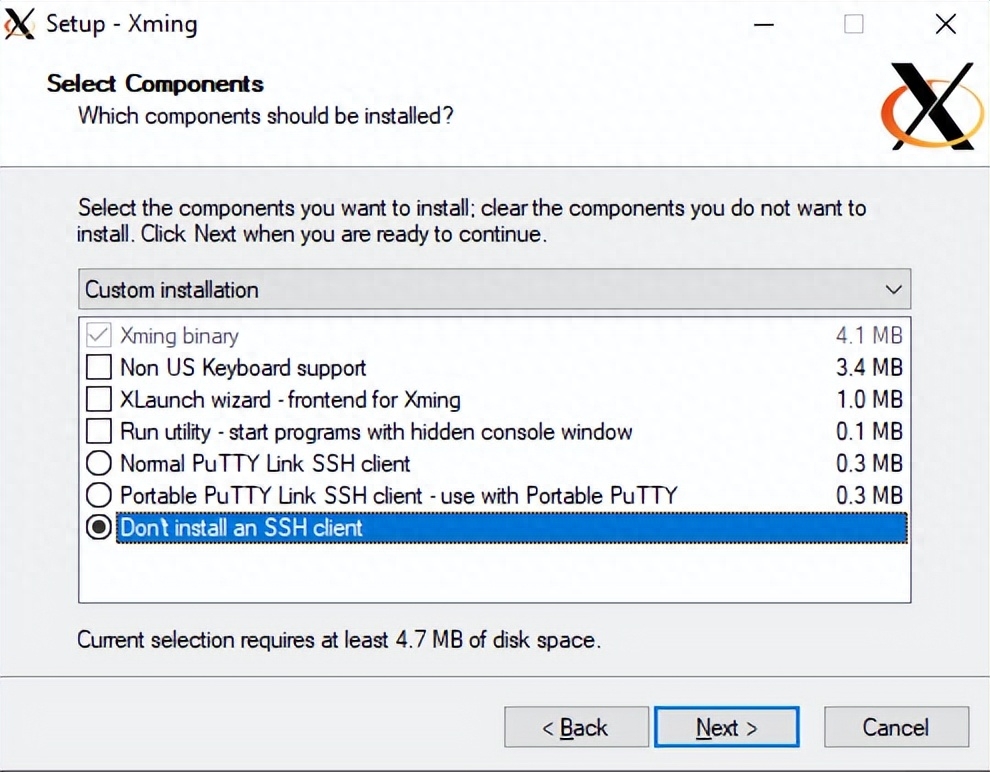

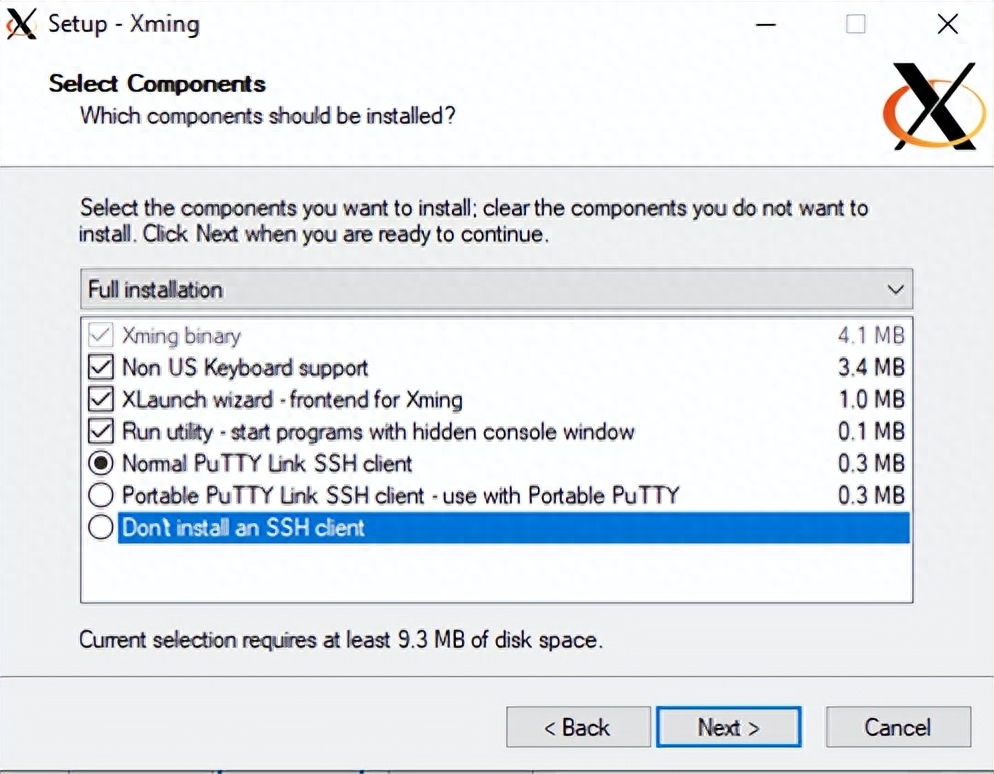

如果您希望 PuTTY 也与 Xming 一起安装，请选择普通 PuTTY Link SSH 客户端，否则选择 不安装 SSH 客户端。

如果您使用非美国键盘，您可以选中非美国键盘支持或取消选中它。

您可以取消选中XLaunch 向导 - 面向 Xming和运行实用程序 - 使用隐藏的控制台窗口启动程序。

单击 下一步 > 按钮。

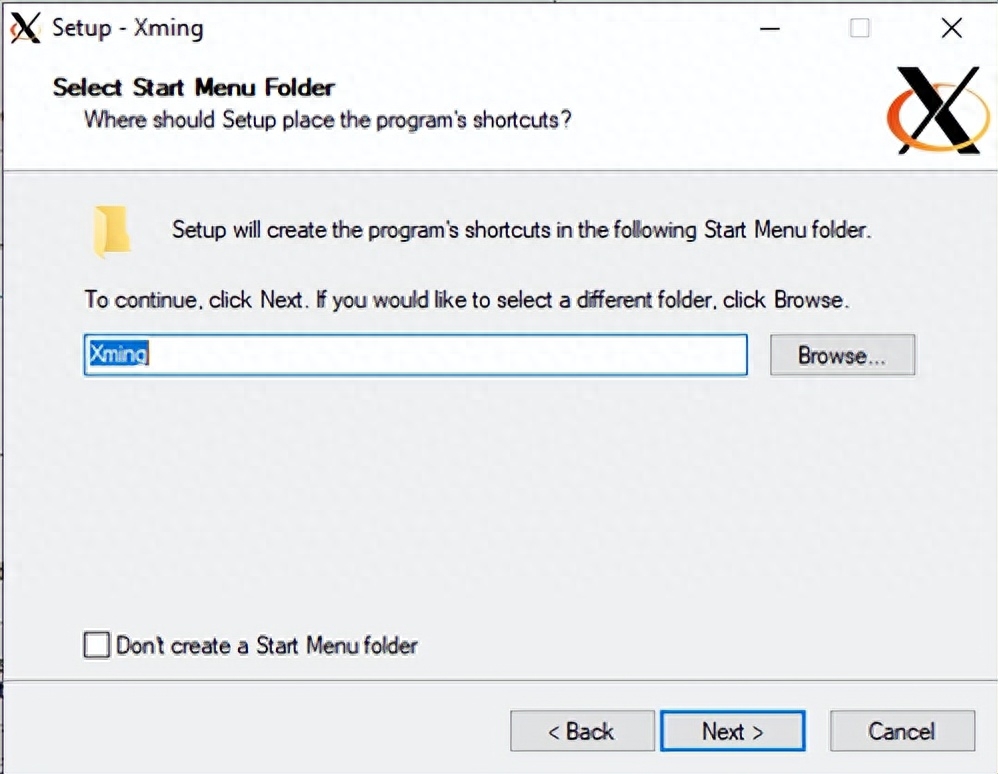

开始菜单中的 Xming 快捷方式默认会在 Xming 文件夹下创建，您可以更改文件夹名称。如果您不想在“开始”菜单中使用 Xming 快捷方式，可以选中“ 不创建开始菜单文件夹”。

单击 “下一步”> 按钮。

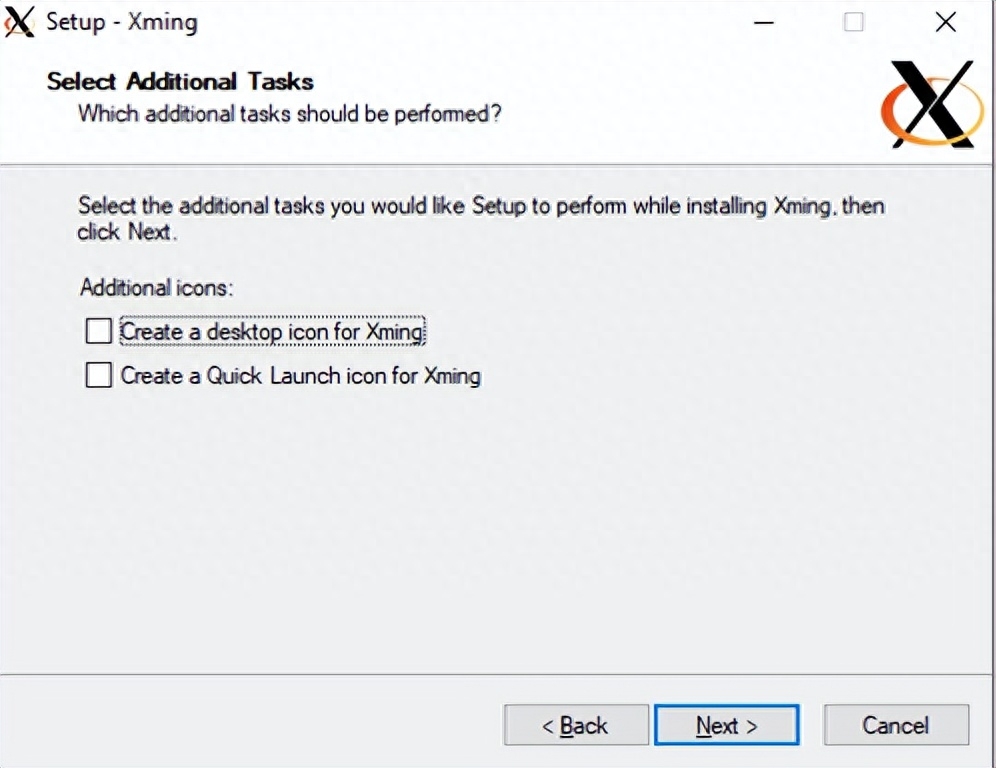

如果您想要桌面快捷方式和快速启动图标，可以分别选中为 Xming 创建桌面图标和为 Xming 创建快速启动图标。

单击 “下一步”> 按钮。

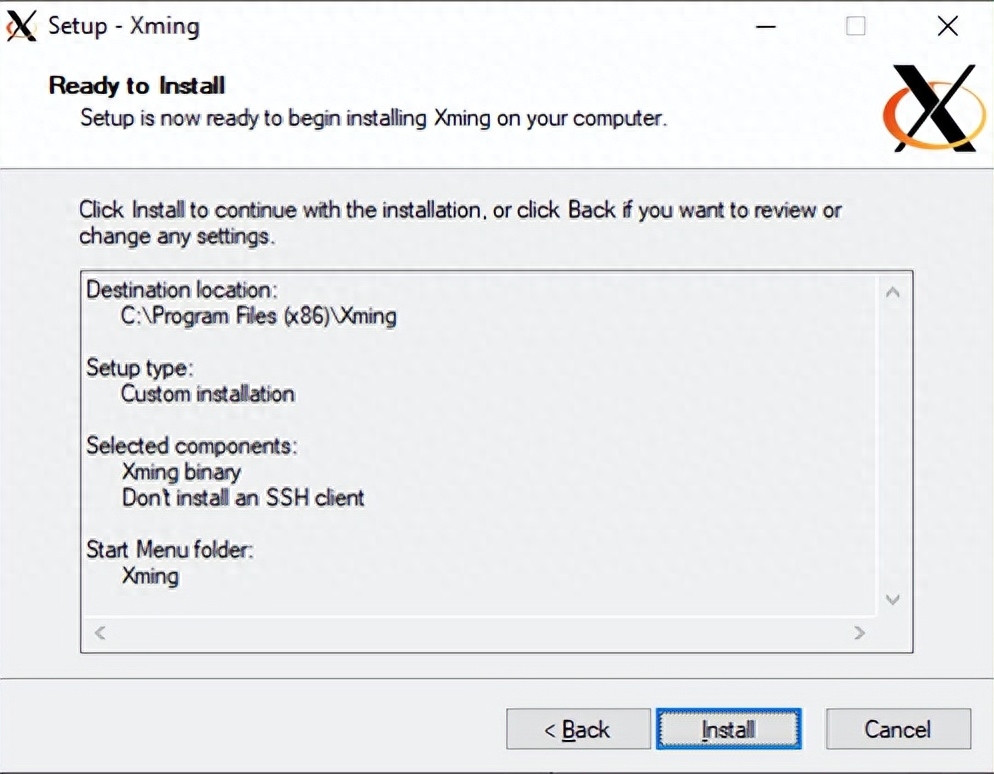

在此屏幕上，您可以验证您的安装配置，如果您想修改它，您可以单击< Back按钮，或者单击Install按钮来安装 Xming。

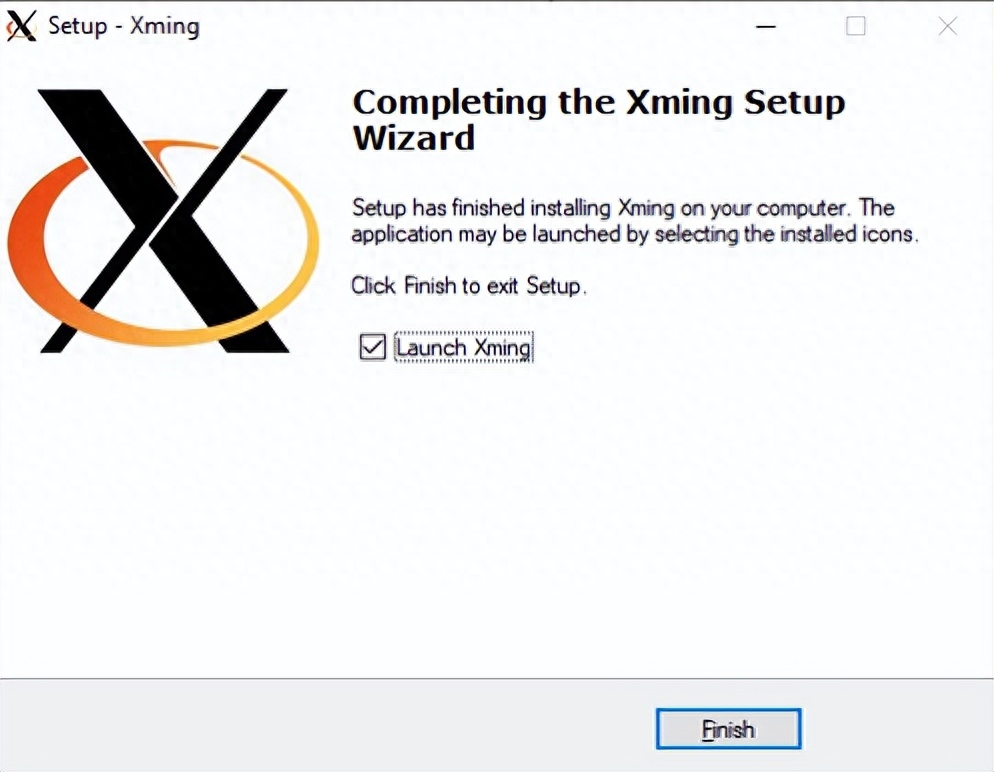

成功完成 Xming 后，您将看到上面的屏幕，选中Launch Xming并单击Finish按钮关闭安装向导。

您可以在通知区域找到以下图标。

步骤 2：配置 PuTTY 以进行 X11 转发

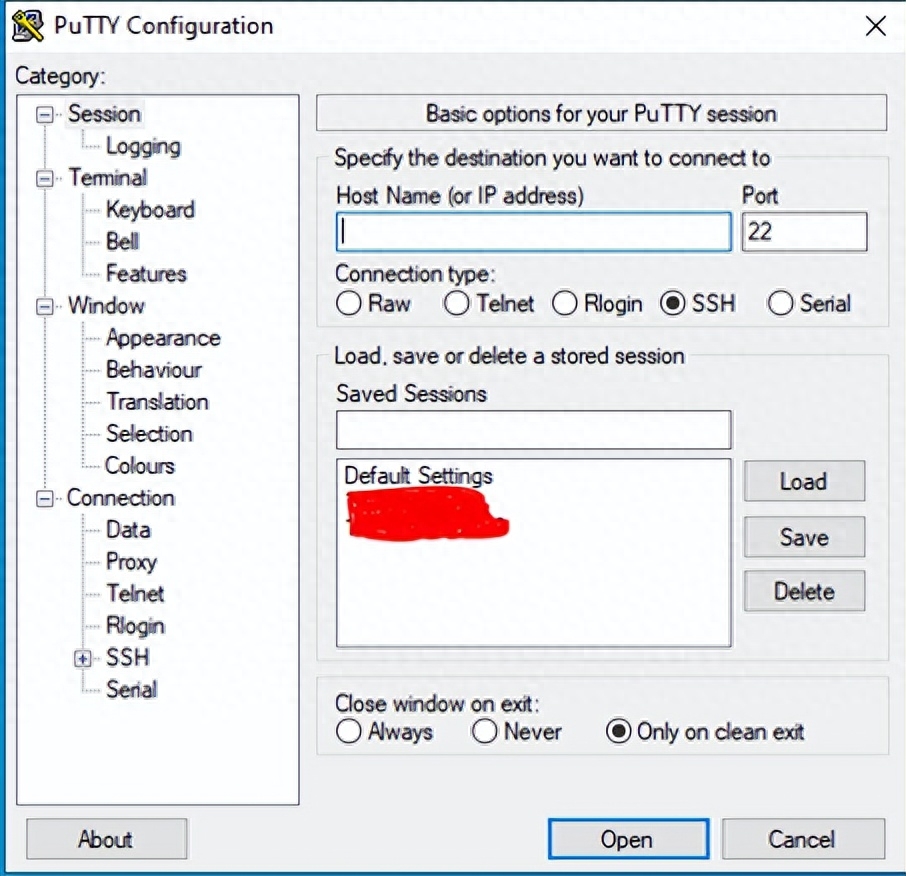

打开PuTTY。

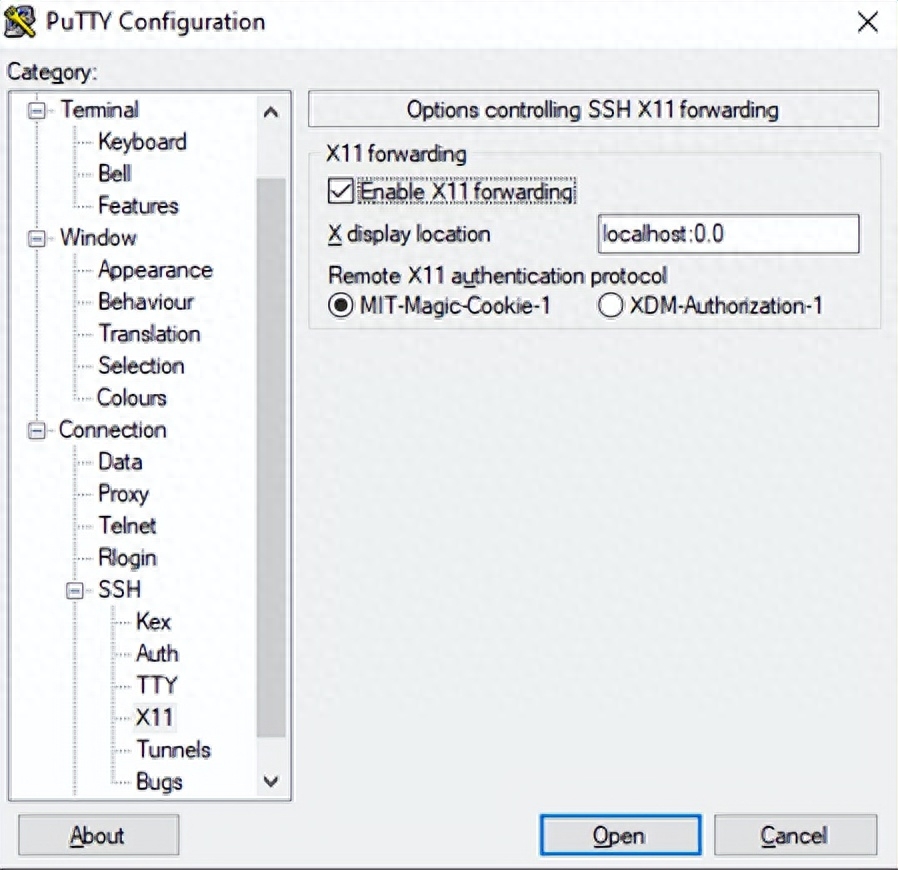

展开SSH，单击X11。

选中启用 X11 转发并在 X 显示位置中输入localhost:0.0。

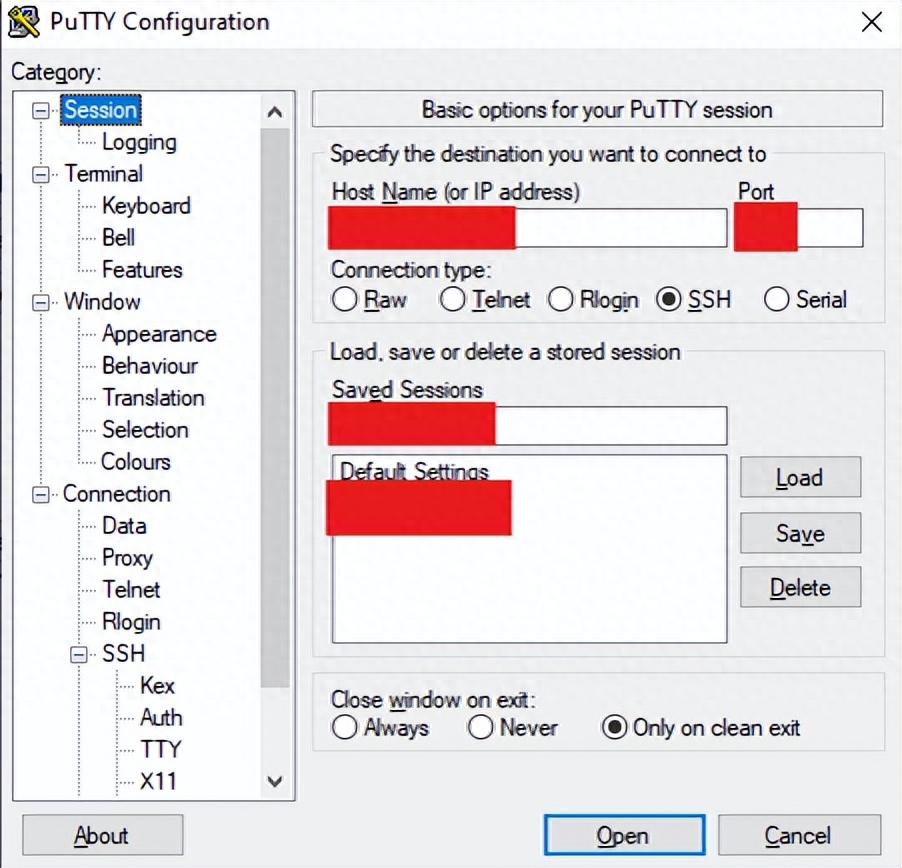

单击“会话”，输入主机名（或 IP 地址）和端口 ，然后单击“打开”。

第3步：测试X11转发。

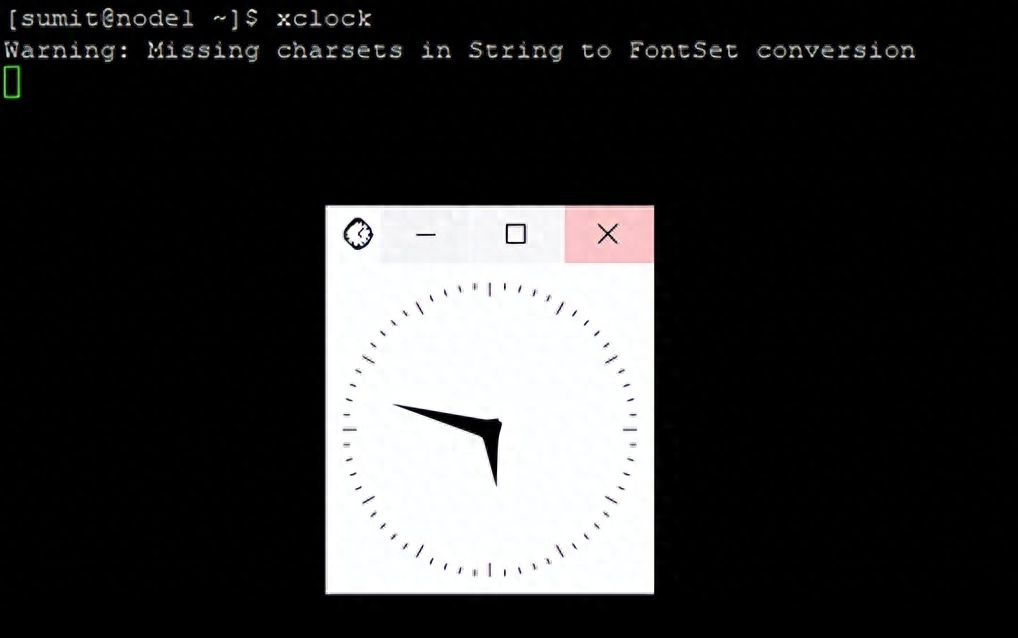

成功登录服务器 后，执行xclock，您应该会看到系统上弹出一个时钟。

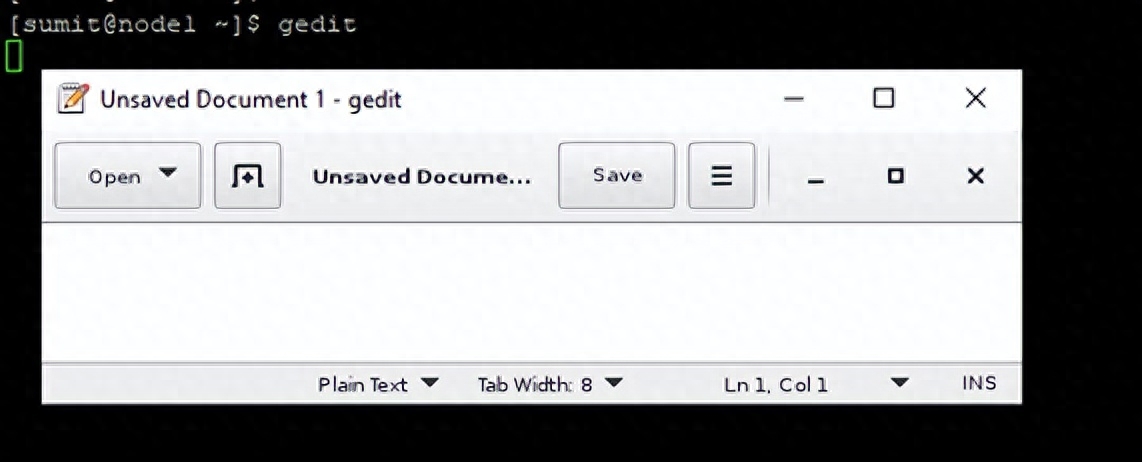

如果 xclock 不可用，您还可以使用gedit或firefox来测试您的 X11 转发。

三、SecureCRT开启X11转发

• 打开SecureCRT并连接到远程服务器。
• 在SecureCRT的菜单栏中选择"Options"（选项）> "Session Options"（会话选项）。
• 在"Session Options"对话框中，选择要进行X11转发的会话配置，并点击"Edit"（编辑）按钮。
• 在"Session Options"的"Edit Session"对话框中，选择"Terminal"（终端）选项。
• 在"Terminal"选项卡中，勾选"X11 Forwarding"（X11转发）复选框。
• 确保"X Display Location"（X显示位置）设置为"localhost:0.0"（或者其他合适的显示位置）。
• 点击"OK"保存设置，并使用该会话配置连接到远程服务器。

完成上述步骤后，SecureCRT会在远程服务器上启用X11转发。接下来，您可以在本地打开图形应用程序，并将其显示在本地窗口中，同时使用远程服务器上的资源进行处理。

四、MobaXterm 中启用 X11 转发

要在 MobaXterm 中启用 X11 转发，请按照以下步骤进行操作：

• 打开 MobaXterm 并连接到远程服务器。
• 在 MobaXterm 工具栏上找到并点击 "Session"（会话）按钮，选择您要使用的会话配置或创建一个新的会话。
• 在会话配置窗口中，选择 "SSH" 选项卡。
• 在 "SSH" 选项卡下，找到 "X11" 部分。
• 勾选 "X11 forwarding"（X11 转发）复选框，以启用 X11 转发功能。
• 确保 "X11 remote access"（X11 远程访问）设置为 "Full"（完全）或 "Selected"（选择的）。
• "Full" 选项将允许所有远程 X11 应用程序在本地显示。
• "Selected" 选项将允许您选择要在本地显示的特定 X11 应用程序。
• 点击 "OK" 保存设置并连接到远程服务器。

完成上述步骤后，MobaXterm 将启用 X11 转发，并允许您在本地显示和操作远程服务器上的图形应用程序。

五、小结

为了使X11转发正常工作，您需要在本地系统上安装X11服务器。对于Windows系统，您可以使用工具如Xming或VcXsrv来提供X11服务器功能。对于Linux和Mac系统，通常已经内置了X11服务器。
