MUX VLAN产生背景

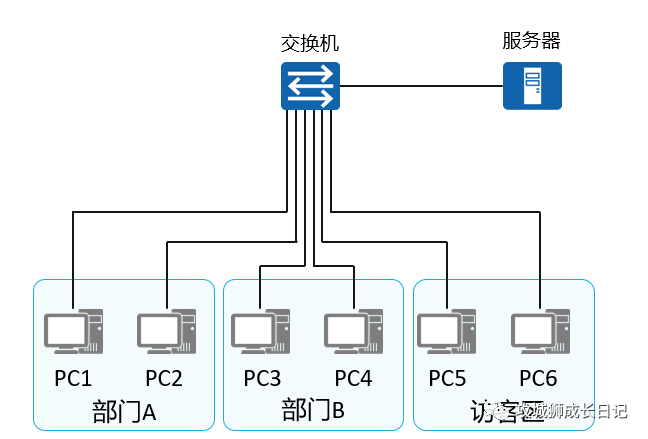

MUX VLAN（Multiplex VLAN）提供了一种通过VLAN进行网络资源控制的机制。在企业网络中，企业员工和企业客户可以访问企业的服务器。对于企业来说，希望企业内部员工之间可以互相交流，而企业客户之间是隔离的，不能够互相访问。

为了实现所有用户都可访问企业服务器，可通过配置VLAN间通信实现。如果企业规模很大，拥有大量的用户，那么就要为不能互相访问的用户都分配VLAN，这不但需要耗费大量的VLAN ID，还增加了网络管理者的工作量同时也增加了维护量。

通过MUX VLAN提供的二层流量隔离的机制可以实现企业内部员工之间互相交流，而企业客户之间是隔离的。

基本概念

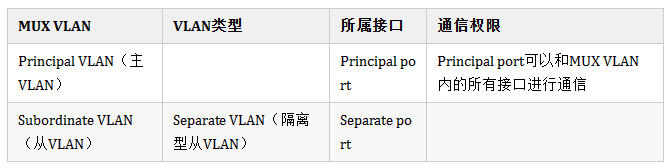

MUX VLAN分为Principal VLAN和Subordinate VLAN，Subordinate VLAN又分为Separate VLAN和Group VLAN。

• Separate port只能和Principal port进行通信，和其他类型的接口实现完全隔离。
• 每个Separate VLAN必须绑定一个Principal VLAN。| |  | Group VLAN（互通型从VLAN） | Group port |
• Group port可以和Principal port进行通信，在同一组内的接口也可互相通信，但不能和其他组接口或Separate port通信。
• 每个Group VLAN必须绑定一个Principal VLAN。|

应用场景

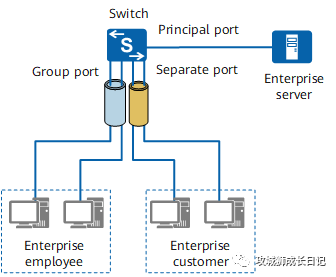

根据MUX VLAN特性，企业可以用Principal port连接企业服务器，Separate port连接企业客户，Group port连接企业员工。这样就能够实现企业客户、企业员工都能够访问企业服务器，而企业员工内部可以通信、企业客户间不能通信、企业客户和企业员工之间不能互访的目的。

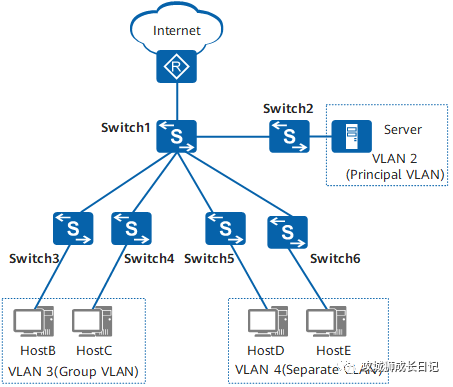

对于汇聚层设备，可以为Principal VLAN创建VLANIF接口，VLANIF接口的IP地址可以作为Host或Server的网关地址。如下图所示，在汇聚设备Switch1上配置MUX VLAN，可以灵活实现接入流量的隔离或者互通。

MUX VLAN配置命令

(1) 配置MUX VLAN中的Principal VLAN：

[Huawei-vlan100] mux-vlan

配置该VLAN为MUX VLAN，即Principal VLAN。如果指定VLAN已经用于Principal VLAN，那么该VLAN不能在Super-VLAN、Sub-VLAN的配置中使用。

(2)配置Subordinate VLAN中的Group VLAN：

[Huawei-vlan100] subordinate group { vlan-id1 [ to vlan-id2 ] }

一个Principal VLAN下最多配置128个Group VLAN。

(3)配置Subordinate VLAN中的Separate VLAN：

[Huawei-vlan100] subordinate separate vlan-id

一个Principal VLAN下只能配置一个Separate VLAN，同一MUX VLAN中Group VLAN和Separate VLAN的VLAN ID不能相同。

(4)使能接口MUX VLAN功能：

[Huawei-GigabitEthernet0/0/1] port mux-vlan enable vlan-id

使能接口的MUX VLAN功能，协商类型negotiation-auto和negotiation-desirable接口不支持配置port mux-vlan enable。

MUX VLAN配置举例

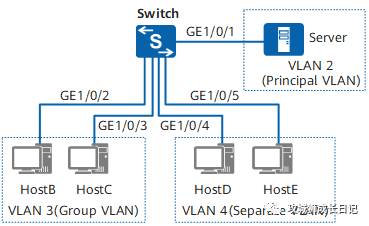

配置MUX-VLAN组网图

在企业网络中，企业所有员工都可以访问企业的服务器。但对于企业来说，希望企业内部部分员工之间可以互相交流，而部分员工之间是隔离的，不能够互相访问。

配置思路

采用如下思路配置MUX VLAN功能：

• 配置主VLAN的MUX VLAN功能。
• 配置Group VLAN功能。
• 配置Separate VLAN功能。
• 配置接口加入VLAN并使能MUX VLAN功能。

操作步骤

(1)创建VLAN2、VLAN3和VLAN4：

 system-view
[HUAWEI] sysname Switch
[Switch] vlan batch 2 3 4

(2)配置MUX VLAN中的Group VLAN和Separate VLAN：

[Switch] vlan 2
[Switch-vlan2] mux-vlan
[Switch-vlan2] subordinate group 3
[Switch-vlan2] subordinate separate 4
[Switch-vlan2] quit

(3)配置接口加入VLAN并使能MUX VLAN功能：

[Switch] interface gigabitethernet 1/0/1
[Switch-GigabitEthernet1/0/1] port link-type access
[Switch-GigabitEthernet1/0/1] port default vlan 2
[Switch-GigabitEthernet1/0/1] port mux-vlan enable vlan 2
[Switch-GigabitEthernet1/0/1] quit
[Switch] interface gigabitethernet 1/0/2
[Switch-GigabitEthernet1/0/2] port link-type access
[Switch-GigabitEthernet1/0/2] port default vlan 3
[Switch-GigabitEthernet1/0/2] port mux-vlan enable vlan 3
[Switch-GigabitEthernet1/0/2] quit
[Switch] interface gigabitethernet 1/0/3
[Switch-GigabitEthernet1/0/3] port link-type access
[Switch-GigabitEthernet1/0/3] port default vlan 3
[Switch-GigabitEthernet1/0/3] port mux-vlan enable vlan 3
[Switch-GigabitEthernet1/0/3] quit
[Switch] interface gigabitethernet 1/0/4
[Switch-GigabitEthernet1/0/4] port link-type access
[Switch-GigabitEthernet1/0/4] port default vlan 4
[Switch-GigabitEthernet1/0/4] port mux-vlan enable vlan 4
[Switch-GigabitEthernet1/0/4] quit
[Switch] interface gigabitethernet 1/0/5
[Switch-GigabitEthernet1/0/5] port link-type access
[Switch-GigabitEthernet1/0/5] port default vlan 4
[Switch-GigabitEthernet1/0/5] port mux-vlan enable vlan 4
[Switch-GigabitEthernet1/0/5] quit
