800G光模块今年开始量产。得益于ChatGPT等AI技术的爆发，800G光模块的市场需求进一步增加。这里我们整理了800G光模块的信息，供大家参考。

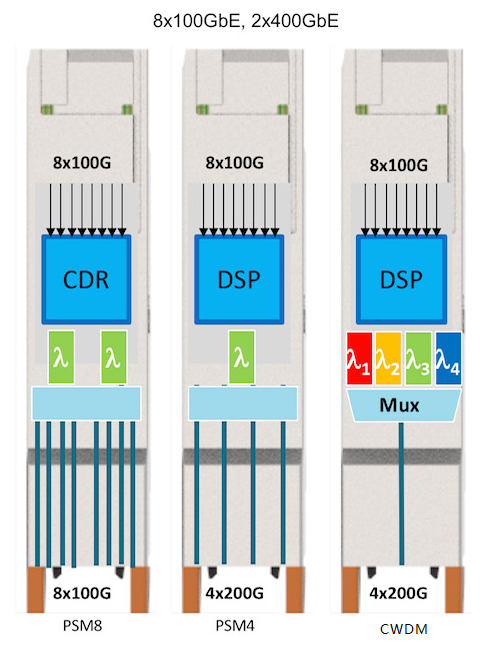

800G=8*100G=4*200G，因此，根据单通道速率，可以分为两类，即单通道100G和200G。对应的架构如下图所示。

单通道100G光模块可以快速实现，而200G对光器件的要求更高。由于目前电接口支持的最大速率为112GbpsPAM4，对于单通道200G的情况，需要使用变速箱进行转换。

800G光模块有哪些分类

对于多模的情况，800G光模块主要有两种标准，对应传输距离小于100m的情况。

1）800GSR8

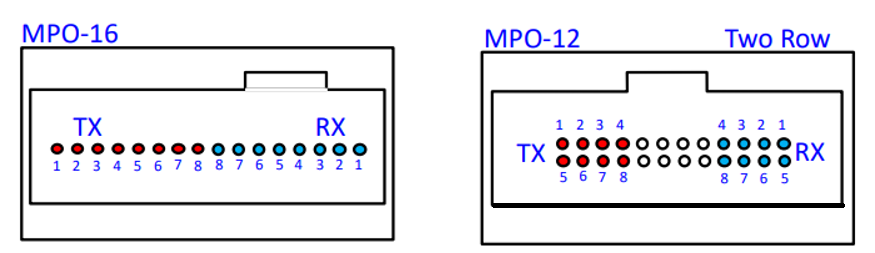

采用VCSEL（垂直腔面发射激光器）方案，波长850nm，单通道速率为100GbpsPAM4，需要16根光纤。这可以看作是400GSR4的升级版，通道数增加了一倍。光接口为MPO-16或2排MPO-12，如下图所示。

2）800GSR4.2

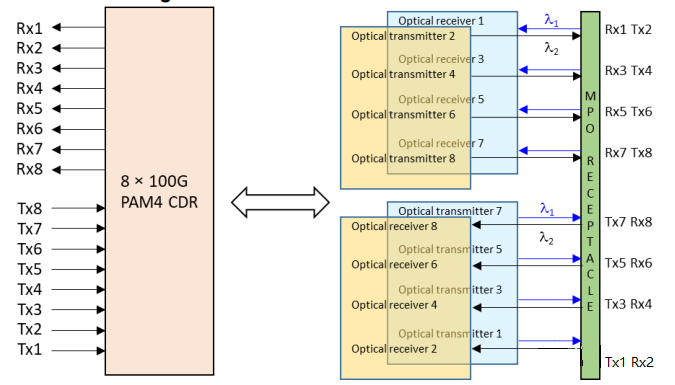

该方案采用850nm/910nm波长，双向传输，利用模块内的DeMux对两个波长进行分路。单通道速率为100GbpsPAM4，需要8根光纤。与SR8相比，该方案的光纤数量减少了一半。其框图如下图所示：

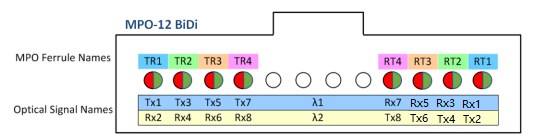

其光纤接口如下图所示，采用MPO-12接口。

对于单模的情况，800G光模块有多种标准

1）800GDR8、800G2xDR4和800GPSM8

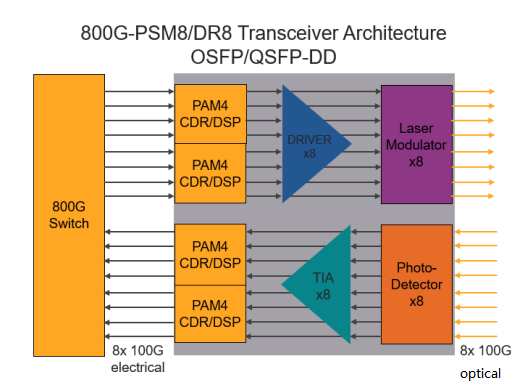

这三个标准的内部架构类似，包括8个Tx和8个Rx，单通道速率为100Gbps，需要16根光纤。

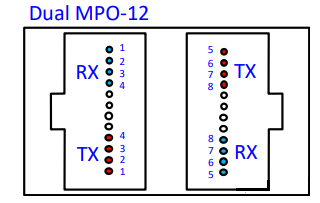

PSM8的传输距离为100m，DR8和2*DR4的传输距离为500m。2xDR4的光接口为2个MPO-12，如下图所示，可与400GDR4光模块互连，方便数据中心升级，PSM8和DR8的光接口是MPO-16。

2）800G2xFR4和2xLR4

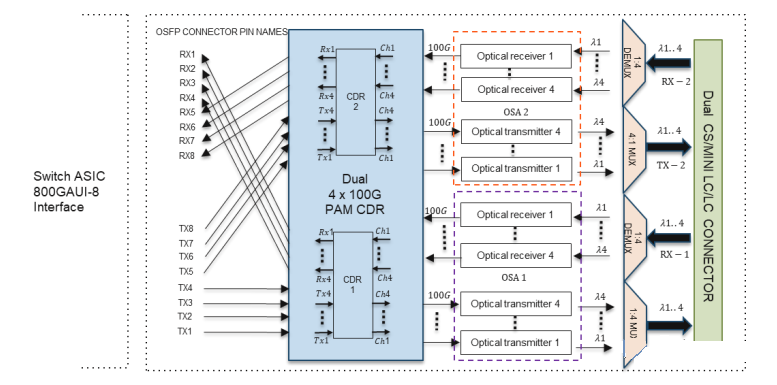

这两个标准的内部结构类似，包括4个波长，单通道速率为100Gbps。通过Mux减少光纤数量，需要4根光纤，如下图所示。

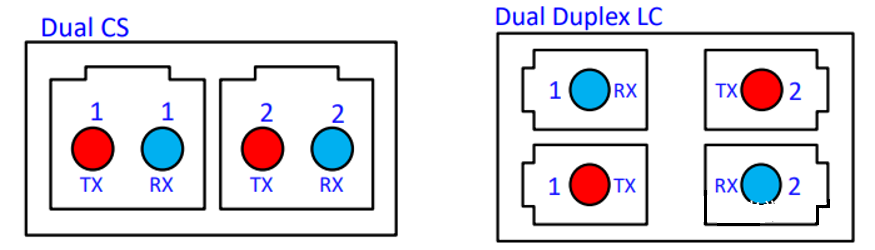

这两种解决方案是400GFR4和LR4光模块的升级，使用1271/1291/1311/1331nm的CWDM4波长。2xFR4支持传输距离2km，2xLR4支持传输距离10km。其光接口采用双CS或双重LC接口。

3）800GFR4

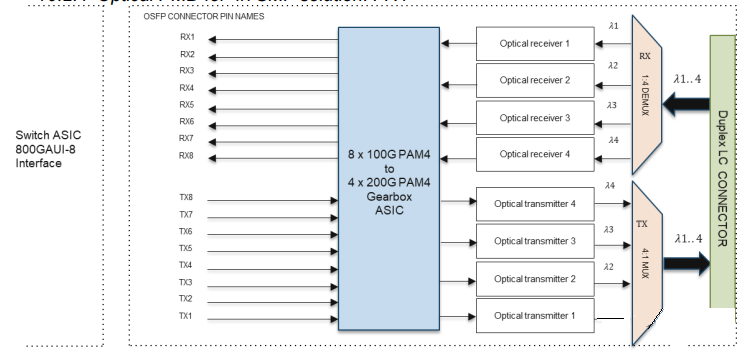

该方案采用四个波长，单通道速率为200Gbps，需要两根光纤支持2km的传输距离，如下图所示。

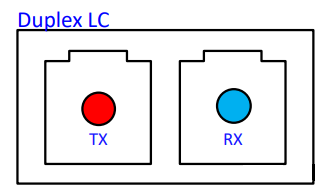

它采用双工LC光接口，如下图所示。

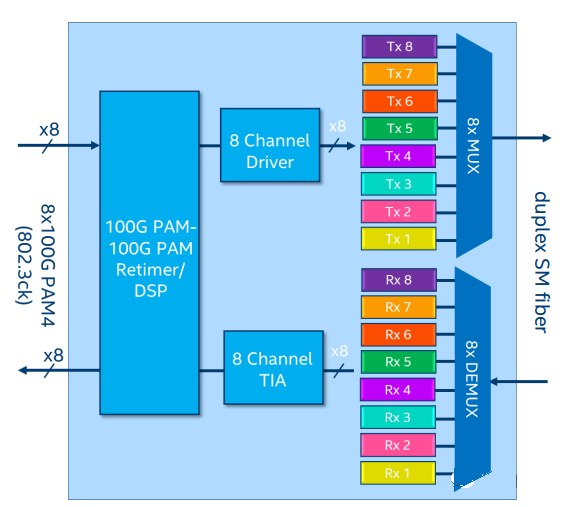

4）800GFR8

该方案使用8个波长，每个波长速率为100Gbps，需要两根光纤支持2km的传输距离，如下图所示。8个波长通道分别为1271/1291/1311/1331/1351/1371/1391/1411nm。

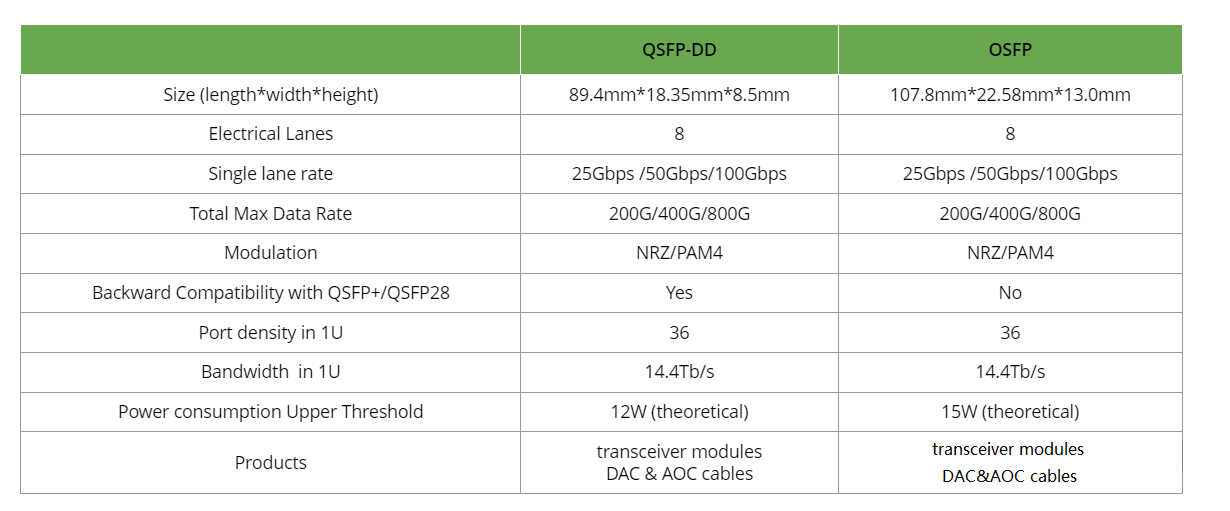

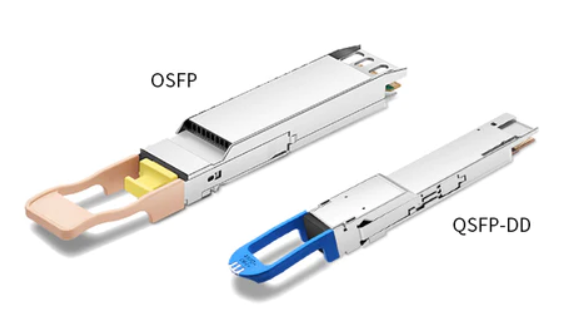

QSFP-DD和OSFP都可以支持800G，两者的对比如下图所示。针对800光模块，QSFP-DD做了一些补充更新，即QSFP-DD800。

两者主要区别有：

1）尺寸：OSFP尺寸稍大

QSFP-DD与OSFP尺寸对比

2）功耗：OSFP的功耗略高于QSFP-DD

3）兼容性：QSFP-DD与QSFP28和QSFP+完美兼容，而OSFP则不兼容。

目前量产的单模800G光模块主要采用EML（高速电吸收调制激光器）方案。硅光子解决方案能否在市场上占有一席之地？目前还未知，主要取决于成本和功耗。对于单波长200G方案，EML或薄膜铌酸锂是两种可能的技术路线。
