什么MAC地址表

MAC地址表（Media Access Control Address Table）是一个存储网络设备中MAC地址（媒体访问控制地址）与相关设备的映射关系的数据库。MAC地址是网络设备的唯一标识符，用于在局域网中唯一标识每个设备。

MAC地址表的主要作用如下：

• MAC地址表记录了交换机学习到的MAC地址与接口的对应关系，以及接口所属VLAN等信息。
• 设备在执行二层交换操作时，根据报文的目的MAC地址查询MAC地址表，如果MAC地址表中包含与报文目的MAC地址对应的表项，并且收到该报文的接口与对应的表项的接口不相同时，则直接通过该表项中的出接口转发该报文；如果相同，则丢弃该报文。
• 如果MAC地址表中没有包含报文目的MAC地址对应的表项时，设备将采取广播方式在所属VLAN内除接收接口外的所有接口转发该报文。

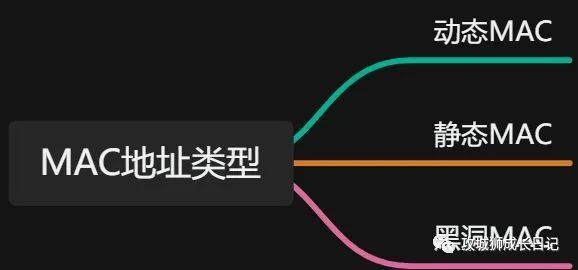

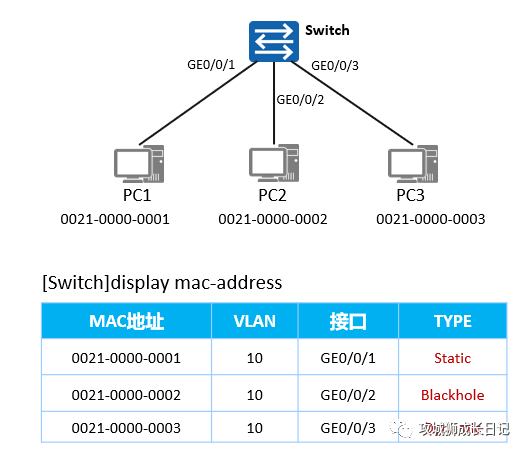

MAC地址表项类型

(1) 动态MAC地址表项

由接口通过报文中的源MAC地址学习获得，表项可老化。在系统复位、接口板热插拔或接口板复位后，动态表项会丢失。

(2) 静态MAC地址表项

由用户手工配置并下发到各接口板，表项不老化。在系统复位、接口板热插拔或接口板复位后，保存的表项不会丢失。接口和MAC地址静态绑定后，其他接口收到源MAC是该MAC地址的报文将会被丢弃。

(3) 黑洞MAC地址表项

由用户手工配置，并下发到各接口板，表项不可老化。配置黑洞MAC地址后，源MAC地址或目的MAC地址是该MAC的报文将会被丢弃。

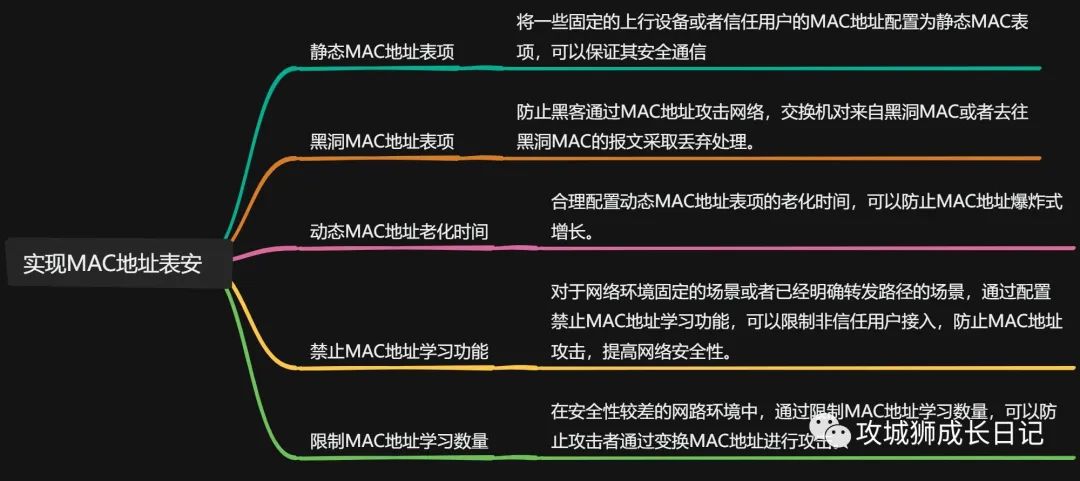

MAC地址表安全功能

MAC地址表项配置

(1) 配置静态MAC表项

[Huawei] mac-address static mac-address interface-type interface-number vlan vlan-id

指定的VLAN必须已经创建并且已经加入绑定的端口；指定的MAC地址，必须是单播MAC地址，不能是组播和广播MAC地址。

(2) 配置黑洞MAC表项

[Huawei] mac-address blackhole mac-address [ vlan vlan-id ]

(3) 配置动态MAC表项的老化时间

[Huawei] mac-address aging-time aging-time

禁止MAC地址学习功能

(1) 关闭基于接口的MAC地址学习功能

[Huawei-GigabitEthernet0/0/1] mac-address learning disable [ action { discard | forward } ]

缺省情况下，接口的MAC地址学习功能是使能的：

• 关闭MAC地址学习功能的缺省动作为forward，即对报文进行转发。
• 当配置动作为discard时，会对报文的源MAC地址进行匹配，当接口和MAC地址与MAC地址表项匹配时，则对该报文进行转发。当接口和MAC地址与MAC地址表项不匹配时，则丢弃该报文。

(2) 关闭基于VLAN的MAC地址学习功能

[Huawei-vlan2] mac-address learning disable

缺省情况下，VLAN的MAC地址学习功能是使能的。 当同时配置基于接口和基于VLAN的禁止MAC地址学习功能时，基于VLAN的优先级要高于基于接口的优先级配置。

限制MAC地址学习数量

(1)配置基于接口限制MAC地址学习数

[Huawei-GigabitEthernet0/0/1] mac-limit maximum max-num

缺省情况下，不限制MAC地址学习数。

(2) 配置当MAC地址数达到限制后，对报文应采取的动作

Huawei-GigabitEthernet0/0/1] mac-limit action { discard | forward }

Huawei-GigabitEthernet0/0/1] mac-limit action { discard | forward }

配置当MAC地址数达到限制后是否进行告警

[Huawei-GigabitEthernet0/0/1] mac-limit alarm { disable | enable }

缺省情况下，对超过MAC地址学习数限制的报文进行告警。

(3) 配置基于VLAN限制MAC地址学习数

[Huawei-GigabitEthernet0/0/1] mac-limit alarm { disable | enable }

(4) 缺省情况下，不限制MAC地址学习数

[Huawei-vlan2] mac-limit maximum max-num

缺省情况下，不限制MAC地址学习数。

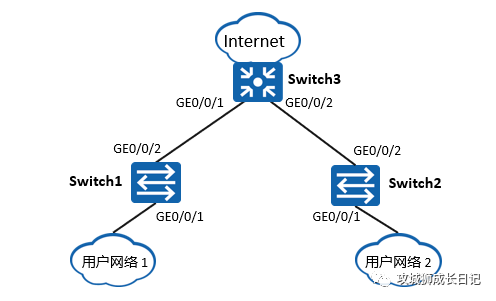

MAC地址表安全配置举例


实验要求：

• 网络拓扑基本配置已完成，用户网络1属于VLAN 10，用户网络2属于VLAN 20。
• 在Switch3上配置禁止学习来自用户网络1的MAC地址。
• 在Switch3上配置限制用户网络2的MAC地址学习数量。

Switch3的配置如下：

• 配置方式一：在接口视图下配置

# 在接口GE0/0/1上配置禁止MAC地址学习
[Switch3-GigabitEthernet0/0/1] mac-address learning disable action discard
#在接口GE0/0/2上配置限制MAC地址学习数量，超过阈值策略及告警
[Switch3-GigabitEthernet0/0/2] mac-limit maximum 100
[Switch3-GigabitEthernet0/0/2] mac-limit alarm enable
[Switch3-GigabitEthernet0/0/2] mac-limit action discard

• 配置方式二：在VLAN视图下配置

# 在VLAN 10上配置禁止MAC地址学习
[Switch3-vlan10] mac-address learning disable
#在VLAN 20上配置限制MAC地址学习数量与告警
[Switch3-vlan20] mac-limit maximum 100 alarm enable

配置验证

执行display mac-limit命令，查看MAC地址学习限制规则是否配置成功。

[Switch3]display mac-limit
MAC Limit is enabled
Total MAC Limit rule count : 2

PORT                 VLAN/VSI/SI      SLOT  Maximum  Rate(ms)   	Action    	Alarm
----------------------------------------------------------------------------
GE0/0/2              -              	  -    	100     -        	forward     enable
-                    20               -    	100     -       forward   	enable

• GE0/0/2 ：基于接口的MAC地址学习限制
• 20: 基于VLAN的MAC地址学习限制
