目前网络中以太网技术的应用非常广泛。然而，各种网络攻击的存在（例如针对ARP、DHCP等协议的攻击），不仅造成了网络合法用户无法正常访问网络资源，而且对网络信息安全构成严重威胁，因此以太网交换的安全性越来越重要。

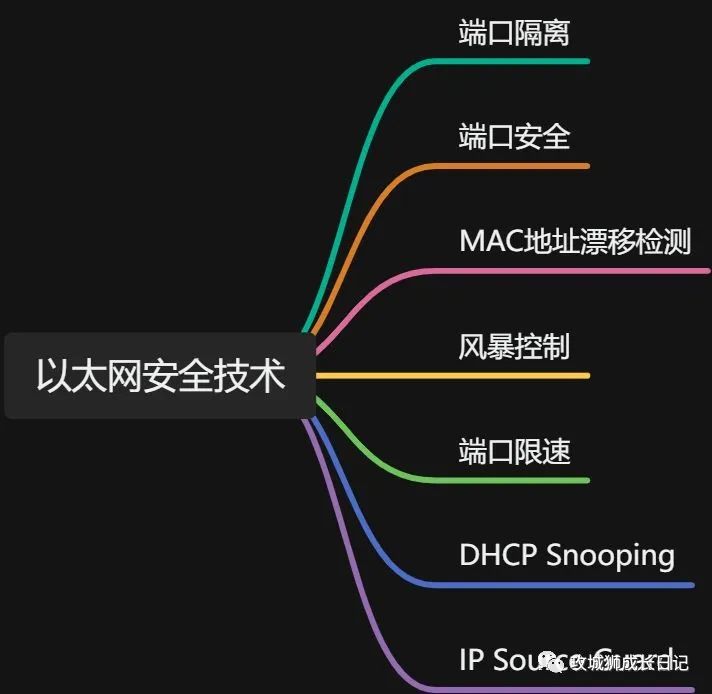

本系列通过介绍常见的以太网交换安全技术，包括端口隔离、端口安全、MAC地址漂移检测、风暴控制、端口限速、MAC地址表安全、DHCP Snooping及IP Source Guard等常见技术，以提高对以太网交换安全的理解和认识。

• 以太交换网络中为了实现报文之间的二层隔离，用户通常将不同的端口加入不同的VLAN，实现二层广播域的隔离。
• 大型网络中，业务需求种类繁多，只通过VLAN实现报文二层隔离，会浪费有限的VLAN资源。

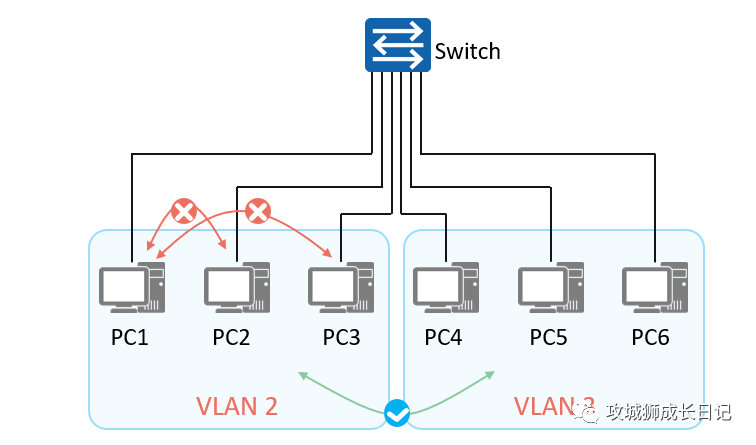

如下图所示，由于某种业务需求，PC1与PC2虽然属于同一个VLAN ，但是要求它们在二层不能互通（但允许三层互通），PC1与PC3在任何情况下都不能互通，但是VLAN 3里的主机可以访问VLAN 2里的主机。 那么该如何解决这个问题呢？

端口隔离技术概述

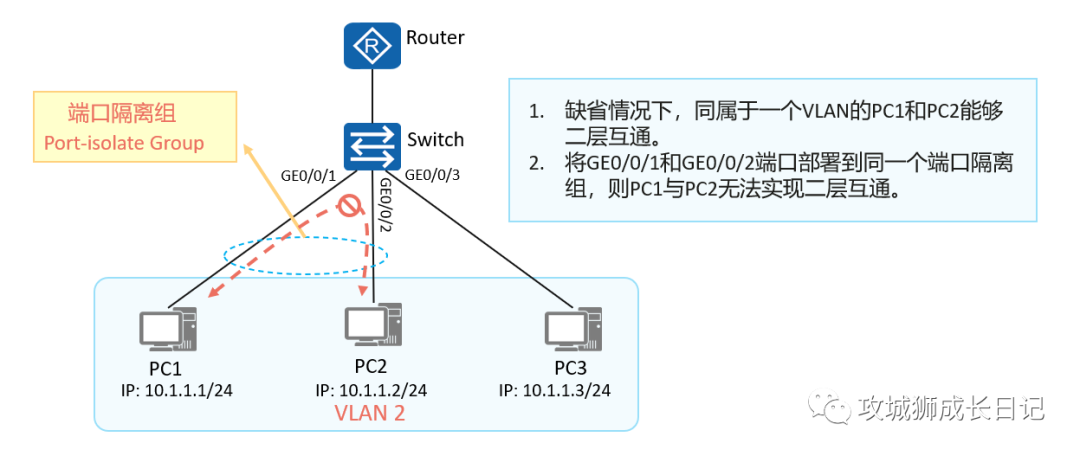

采用端口隔离功能，可以实现同一VLAN内端口之间的隔离。用户只需要将端口加入到隔离组中，就可以实现隔离组内端口之间二层数据的隔离。端口隔离功能为用户提供了更安全、更灵活的组网方案。

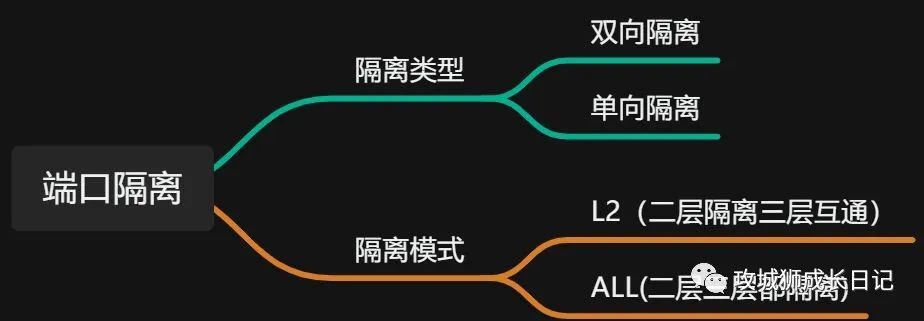

端口隔离技术原理

(1) 双向隔离

同一端口隔离组的接口之间互相隔离，不同端口隔离组的接口之间不隔离。端口隔离只是针对同一设备上的端口隔离组成员，对于不同设备上的接口而言，无法实现该功能。

(2) 单向隔离

为了实现不同端口隔离组的接口之间的隔离，可以通过配置接口之间的单向隔离来实现。缺省情况下，未配置端口单向隔离。

(3) L2（二层隔离三层互通）

隔离同一VLAN内的广播报文，但是不同端口下的用户还可以进行三层通信。缺省情况下，端口隔离模式为二层隔离三层互通。

(4) ALL(二层三层都隔离)

同一VLAN的不同端口下用户二三层彻底隔离无法通信。

采用二层隔离三层互通的隔离模式时，在VLANIF接口上使能VLAN内Proxy ARP功能，配置arp-proxy inner-sub-vlan-proxy enable，可以实现同一VLAN内主机通信。

端口隔离配置命令

(1) 使能端口隔离功能

[Huawei-GigabitEthernet0/0/1] port-isolate enable [ group group-id ]

缺省情况下，未使能端口隔离功能。如果不指定group-id参数时，默认加入的端口隔离组为1。

(2) (可选）配置端口隔离模式

Huawei] port-isolate mode { l2 | all }

缺省情况下，端口隔离模式为L2。

• L2 端口隔离模式为二层隔离三层互通。
• all 端口隔离模式为二层三层都隔离

(3) 配置端口单向隔离

[Huawei-GigabitEthernet0/0/1] am isolate {interface-type interface-number }&<1-8>

am isolate命令用来配置当前接口与指定接口的单向隔离。在接口A上配置与接口B之间单向隔离后，接口A发送的报文不能到达接口B，但从接口B发送的报文可以到达接口A。缺省情况下，未配置端口单向隔离。

端口隔离配置举例

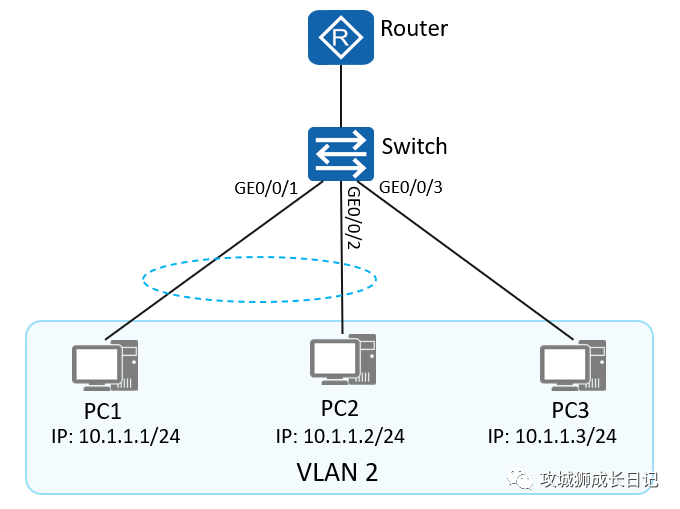

如图所示：PC1、PC2和PC3属于VLAN 2，通过配置端口隔离，使PC3可以与PC1、PC2通信，但是PC1和PC2之间无法通信。

Switch配置如下：

[Switch] vlan 2
[Switch] port-isolate mode all
[Switch] interface GigabitEthernet 0/0/1
[Switch-GigabitEthernet0/0/1] port link-type access
[Switch-GigabitEthernet0/0/1] port default vlan 2
[Switch-GigabitEthernet0/0/1] port-isolate enable group 2
[Switch] interface GigabitEthernet 0/0/2
[Switch-GigabitEthernet0/0/2] port link-type access
[Switch-GigabitEthernet0/0/2] port default vlan 2
[Switch-GigabitEthernet0/0/2] port-isolate enable group 2
[Switch] interface GigabitEthernet 0/0/3
[Switch-GigabitEthernet0/0/3] port link-type access
[Switch-GigabitEthernet0/0/3] port default vlan 2

• display port-isolate group { group-id | all }，查看端口隔离组的配置。
• clear configuration port-isolate命令一键式清除设备上所有的端口隔离配置。
• port-isolate exclude vlan命令配置端口隔离功能生效时排除的VLAN。

端口隔离配置验证

(1) 通过display port-isolate group group-number查看端口隔离组中的端口

[SW]display port-isolate group 2
  The ports in isolate group 2:
GigabitEthernet0/0/1     GigabitEthernet0/0/2

(2) 验证同一端口隔离组下主机网络不能互通。
