T568A标准为以太网电缆的终端提供了统一的方法。在每根以太网电缆中，有多条独立的电线。术语“终端”指的是将这些电线连接到一些硬件上，例如RJ45插头或插接板插孔。

什么是T568A接线？

T568A是由电信工业协会（TIA）和电子工业联盟（EIA）制定的布线标准。该标准定义了以太网电缆中四对双绞线的顺序。

T568A解释

以太网电缆内部由四对双绞线电缆组成。在T568A电缆中，这些电线在端接到RJ45插孔或端口之前按特定顺序排列。这样，使用以太网电缆连接的两个网络设备就可以进行通信，因为一个端口中的电线将与另一个端口中的相同电线相匹配。

TIA/EIA-568A与T568A相同吗？

TIA/EIA-568A与T568A相同，T568A只是TIA/EIA-568A的简写版本。

T568A最常用的用途是什么?

T568A通常用于任何以太网电缆，用于连接两个网络设备(如计算机的网卡)到交换机或网络配线板的地方。

T568A接线工作原理

以太网布线似乎很简单，但您应该了解一些具体的事情，这些事情会影响T568A这样的标准的重要性。电缆内部包含八根单独的电线和一个塑料插件。每根电线都终止于连接器中的一个引脚，并且顺序非常重要。

T568A颜色代码

以太网布线的四对电线始终有四种颜色：绿色、蓝色、橙色和棕色。每对中的一个为纯色；另一个是彩色和白色的条纹。颜色用于描述端接时电线的顺序。

T568A电缆结构

除了四对双绞线之外，使用T568A的电缆还包含塑料插入物，有时称为星形填充物。它有助于减少干扰和增加密度，以支持电缆和最大限度地减少弯曲。一层护套覆盖在电线和插头上以保护它们。

T568A引脚分配

RJ45连接器有八个引脚，每条线一个。每根电线均端接到八个引脚之一。电线的顺序决定了电缆是否符合T568A标准。

T568A接线配置

T568A接线标准规定电线按以下顺序排列，从RJ45插孔上的第一个引脚开始：绿色/白色、绿色、橙色/白色、蓝色、蓝色/白色、橙色、棕色/白色、棕色。从下图中可以更容易地看出这一点。

T568A接线图和示例

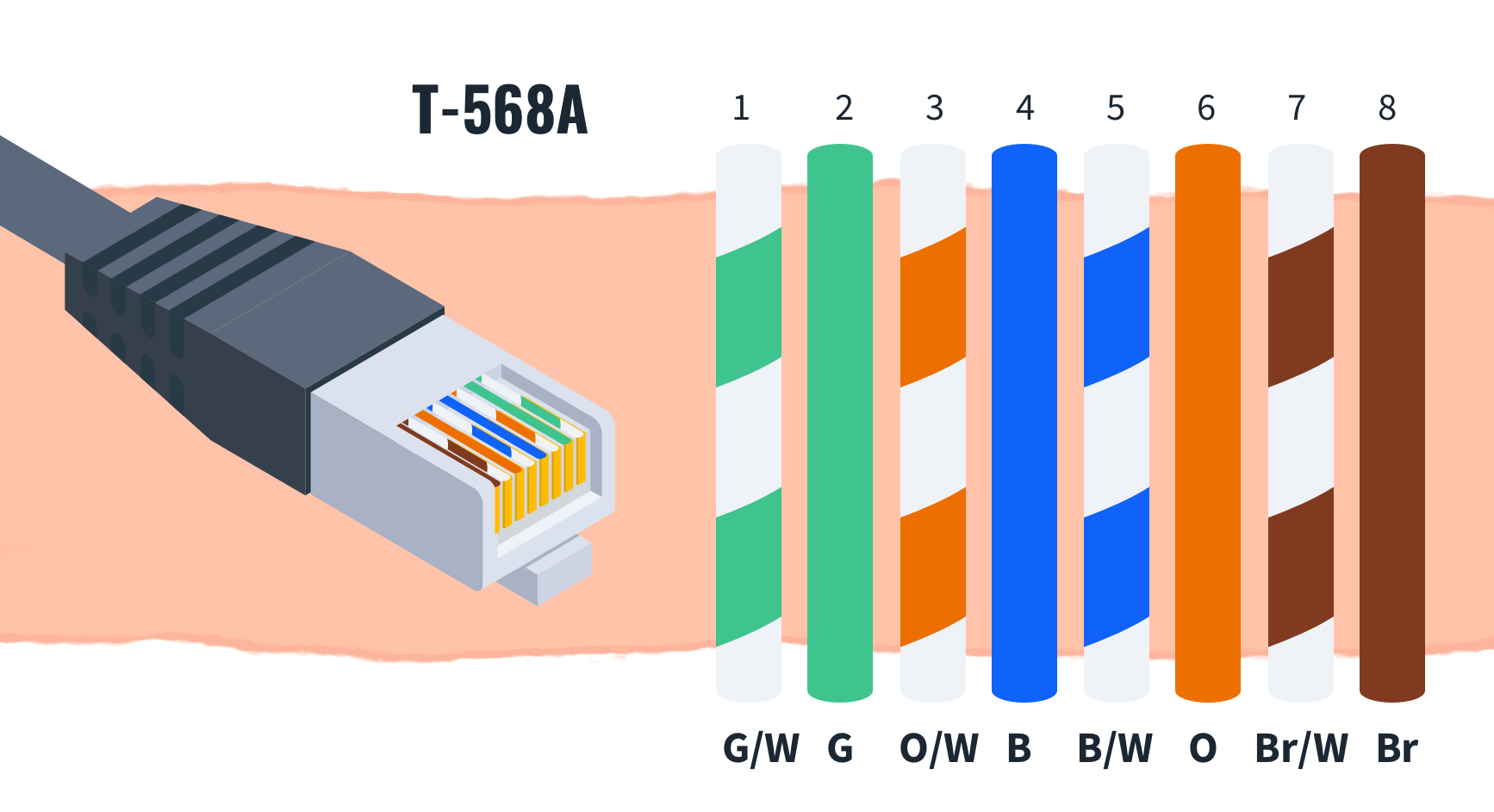

该图显示了T568A的接线顺序，就好像在看一个RJ45连接器一样。

568A接线图

T568A与T568B

然而，T568A并不是唯一存在的接线标准，还有非常相似的T568B。

什么是T568B？

T568B标准与T568A非常相似，除了两对交换:绿色和橙色。T568B的接线顺序为:橙/白、橙、绿/白、蓝、蓝/白、绿、棕/白、棕。

TIA/EIA568A和TIA/EIA568B可以互换吗？

不，这些标准不可互换。例如，如果正在安装布线，用一种标准连接一个配线板，并用另一种标准连接网络插孔，那么通过该电线连接的设备将无法通信，实际上是在两端连接不同的引脚。

只要网络中的所有接线保持一致，任何一种标准都可以使用，但T568A更常见。

什么是交叉电缆？

在电缆的两端遵循任一标准的电缆被称为“直通”电缆，因为所有的电线都直接穿过两个连接器上的相同引脚。这就是“交叉”，其中电线的一端使用T568A，另一端使用T568B。

交叉电缆可用于连接采用不同标准接线的两个端口。然而，它们更通常用于将两个相同类型的设备连接在一起，例如将两台计算机直接连接到彼此的网卡上。

交叉电缆与T568A有何关系？

交叉线的一端按照T568A标准接线，另一端按照T568B标准接线。

总结

T568A接线标准对于整个网络中电缆终端至关重要。它保证了设备之间的一致性和一致性，保证了设备之间的可靠通信。通过遵守此标准，网络管理员可以确保其设备，能够以最佳性能进行可靠性通信。
