当前市场上，电源芯片的数字化已经成为一种必然趋势。国内在大功率数字电源芯片的研发和生产上依旧面临着巨大的挑战。

森木磊石PPEC数字电源控制核心采用独家核心技术，可实现大功率数字电源的免代码开发，填补了国内该领域技术空白，为电源企业降本增效。

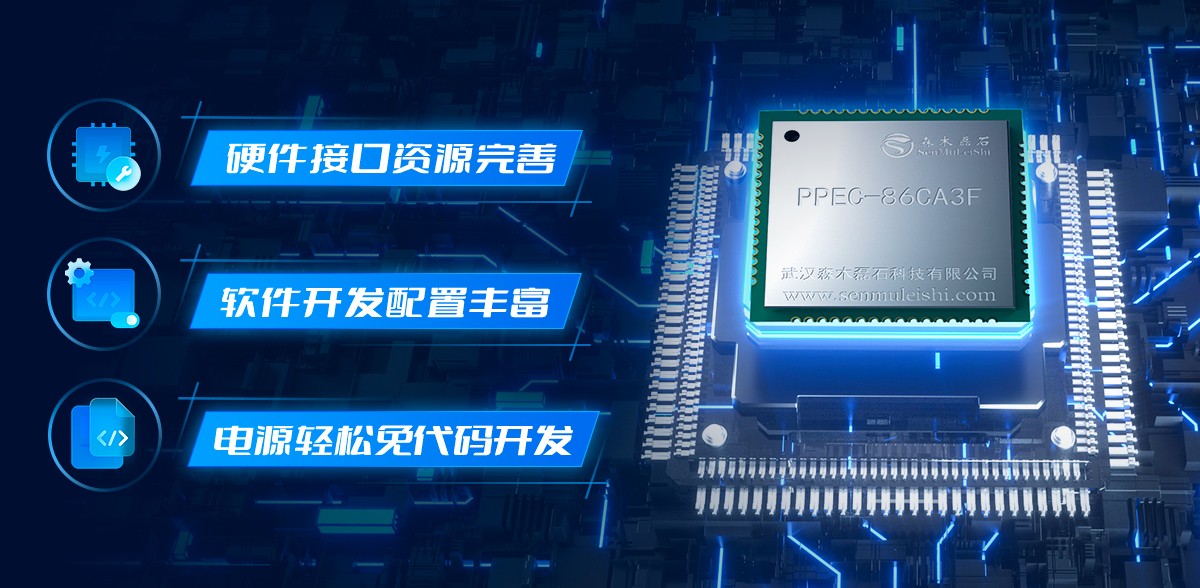

PPEC-86CA3F是森木磊石自主研发的PPEC数字控制核心系列产品中一款专用于三相逆变/整流电源的控制芯片，可为电源研发企业提供稳定可靠的三相逆变及三相整流控制方案，继承PPEC免代码编程开发优势，降低了电源开发门槛，缩短研发时间，可为电源企业快速赋能。

一、产品特色

1、免代码编程开发

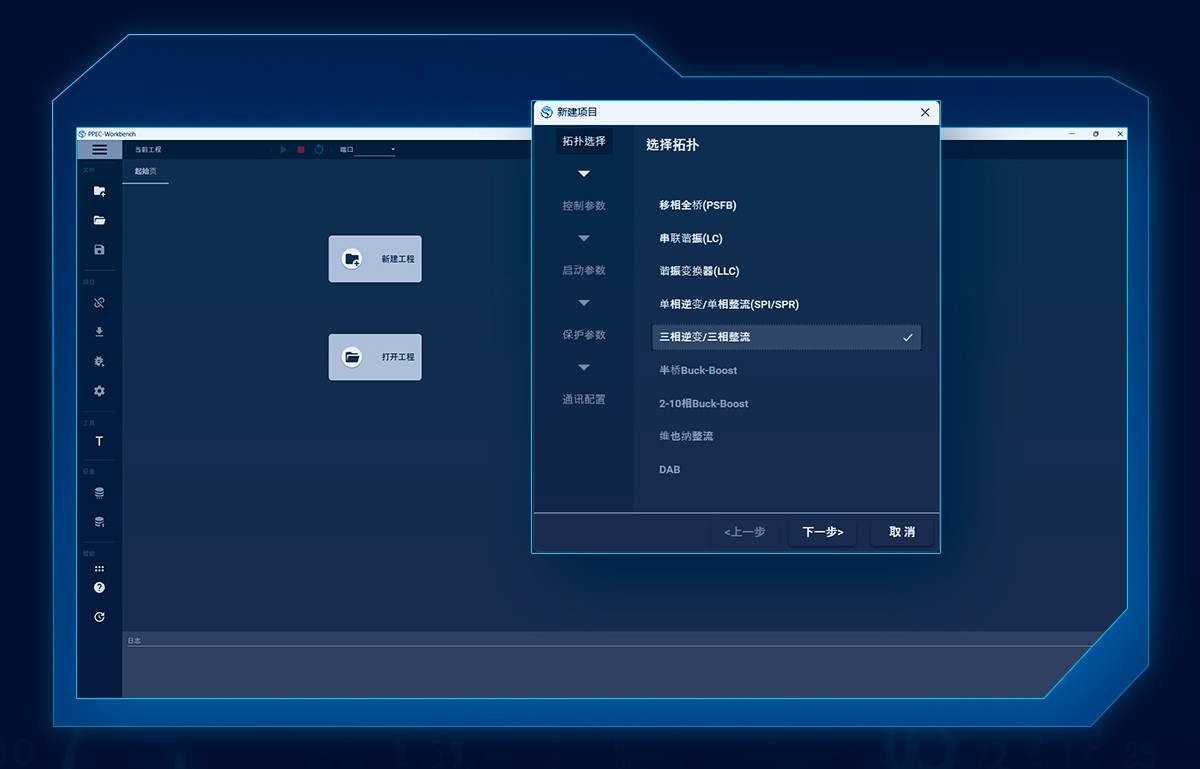

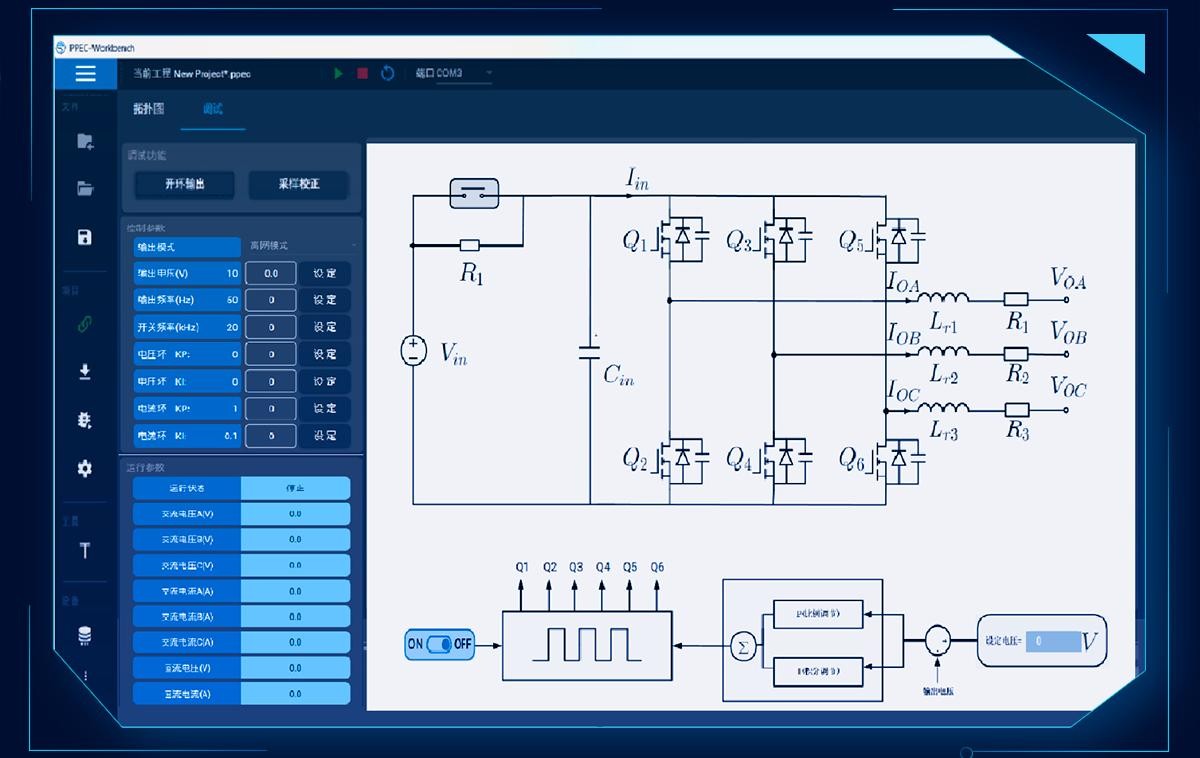

使用PPEC-86CA3F芯片作为数字控制核心，借助PPEC Workbench图形化编程平台，无需编程即可实现三相逆变与三相整流的电源研发。PPEC Workbench提供图形化人机交互界面，让电源研发简单高效，其特色如下：

①菜单式配置模式，让设计流程清晰明了；

②参数在线调试，让调试过程简单便捷；

③虚拟仪器显示，让状态观测清晰直观；

④内嵌电源拓扑计算工具，参数计算与器件选型一站完成。

2、功能齐全，开发调试环境友好

PPEC-86CA3F作为三相逆变/整流的控制核心，具有以下功能：

①三相逆变、三相整流工作模式灵活切换；

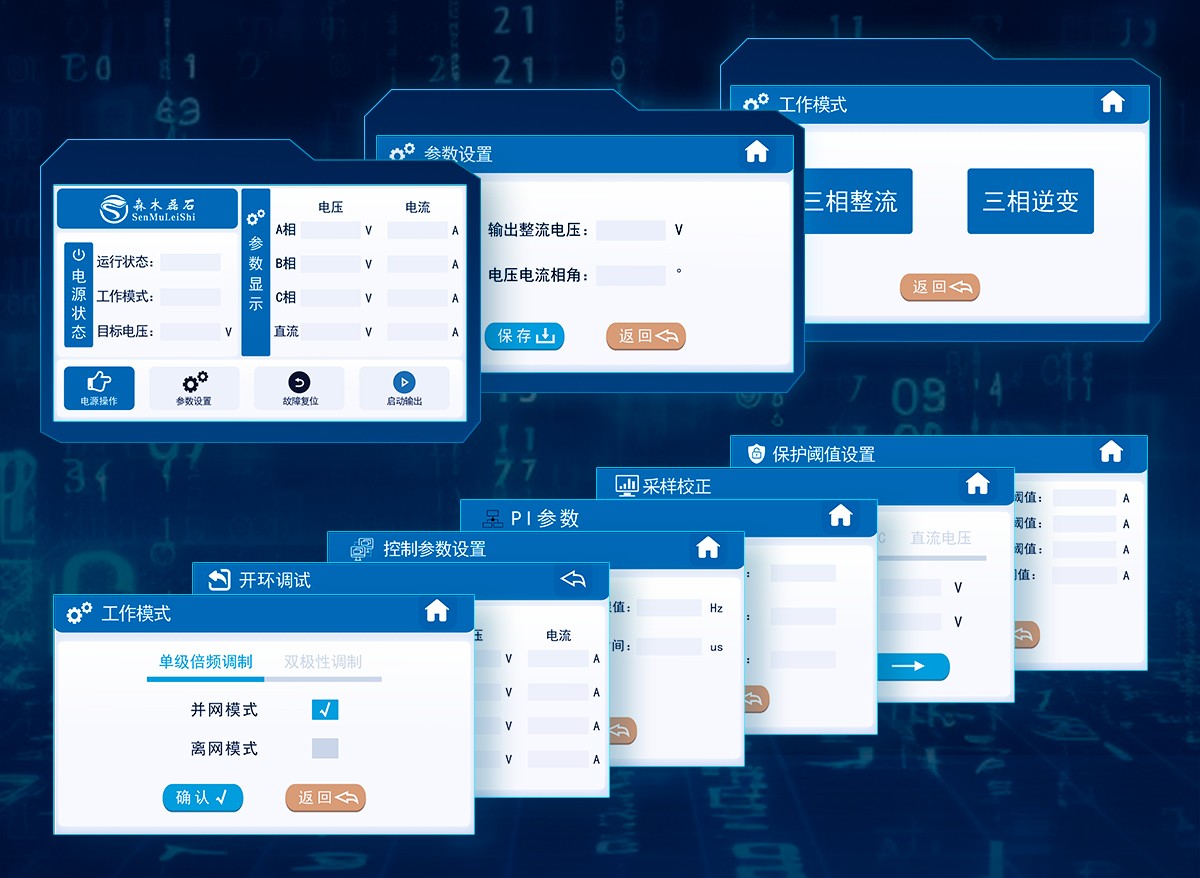

②适配串口屏，交互便捷；

③支持Modbus协议远程控制；

④保护机制完善，参数阈值可调；

⑤内置上电预充电控制电路；

⑥采样通道校正简单快捷；

⑦开环调试功能加速产品验证；

⑧开发者模式权限分层，保证数据安全。

3、资料丰富

PPEC-86CA3F资料完善，还额外提供完整的参考电路、设计Demo，可协助用户快速完成相关电路设计，资料清单如下：

①《PPEC-86CA3F三相逆变/整流应用手册 V1.0》；

②《PPEC-86CA3F Workbench使用指南 V1.0》；

③《PPEC-86CA3F屏幕使用手册 V1.0》；

④PPEC-86CA3F三相逆变/整流Demo。

二、适用范围

PPEC的标准化模块应用，已历经行业众多头部客户项目检验，获得用户的高度认可。PPEC系列产品可广泛应用于直流电源、逆变器、充电机、交流伺服系统、UPS、变频器、常规或特种电源。

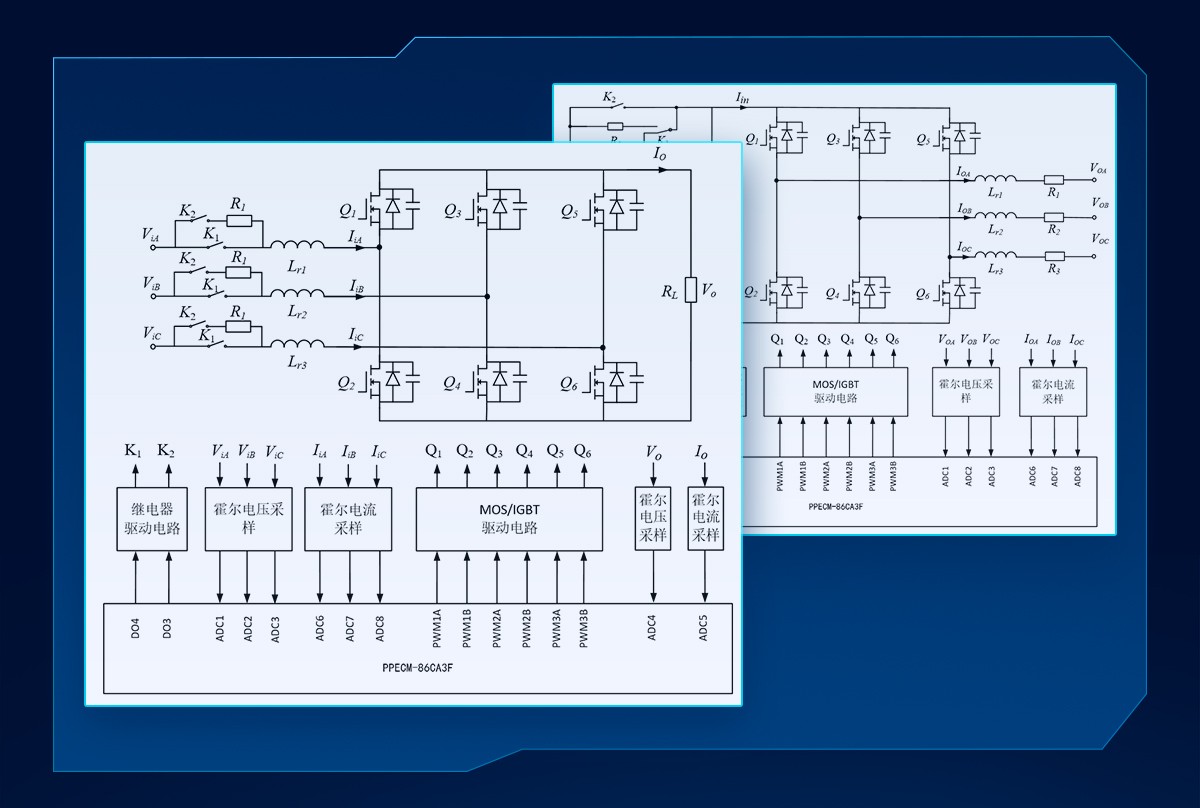

PPEC-86CA3F 三相逆变/整流控制芯片可用于三相整流或三相逆变电源开发，采用三相全桥电路结构，具有输出脉动小，电路效率高的特点，被广泛应用于交流电机驱动、电动汽车、家庭光伏发电、城市轨道交通以及工业自动化领域中。

PPEC（Programmable Power Electronics Controller）囊括电力电子核心算法，覆盖常用拓扑结构，依托PPEC Workbench图形化编程平台免代码快速开发数字电源。

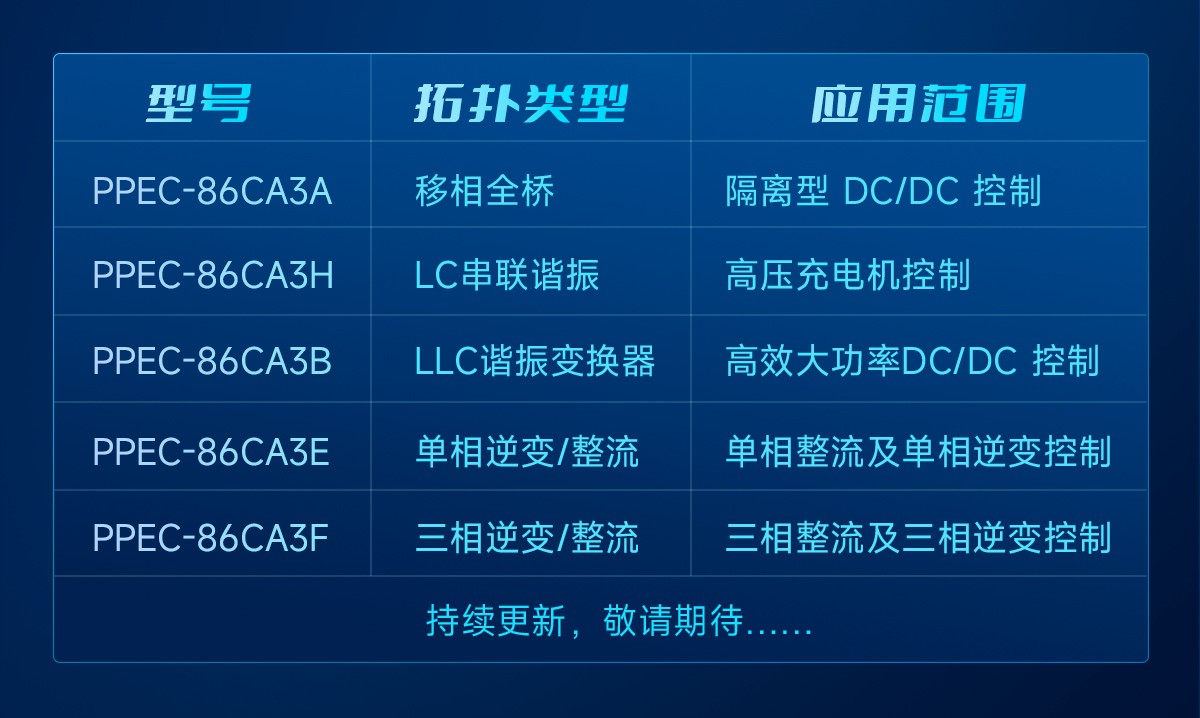

迄今为止， PPEC 系列芯片在市产品已有：

《PPEC-86CA3A》移相全桥控制芯片，提供隔离型 DC/DC 控制方案；

《PPEC-86CA3H》LC串联谐振控制芯片，提供高压充电机控制方案；

《PPEC-86CA3B》LLC谐振变换器控制芯片，提供高效大功率DC/DC 控制方案；

《PPEC-86CA3E》单相逆变/整流控制芯片，提供单相整流及单相逆变控制方案；

《PPEC-86CA3F》三相逆变/整流控制芯片，提供三相整流及三相逆变控制方案。

PPEC系列芯片均可提供稳定可靠的控制方案，助理电源企业快速发展。后续会推出更多PPEC芯片产品，以满足各种应用场景需求，敬请期待...

三、产品试用

为助力国家电源行业发展，森木磊石PPEC 面向全体电源企业限时开放样片申请通道。

PPEC在市产品皆可申请，我们还为您提供文档、视频及工程师一对一技术支持等全方位使用引导，立即开启试用吧。

申请通道↓↓↓

方式一：进入森木磊石官网首页点击【PPEC样片申请】

方式二：微信关注公众号【森木磊石】，私信留言【PPEC试用】立即申请
