Cisco Fabric Manager交换管理功能，Cisco Fabric Manager能够为存储管理员提供网络级管理功能，包括识别、多交换机配置、连续网络监控和交换机VLAN故障排除。这种功能强大的方法能够大大缩短交换机的设置时间，提高整个网络的可靠性，并提供丰富的诊断信息，帮助解决网络问题和配置不一致性。

利用Cisco Fabric Manager的直观图形界面，存储管理员可以对交换机配置进行对比，对Cisco MDS 9000系列交换机进行配置策略检查，为通报第三方错误管理应用设置阈值，实时查看单台设备的统计数据和总体统计数据，以及分析历史性能统计数据等。所有这些功能都可以通过一个安全的界面执行，而且几乎能够从任何位置远程管理（见图1）。

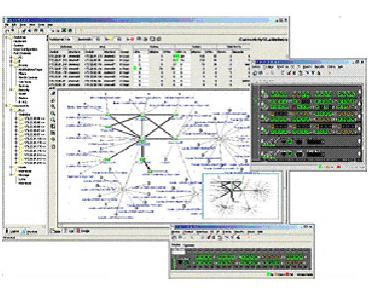

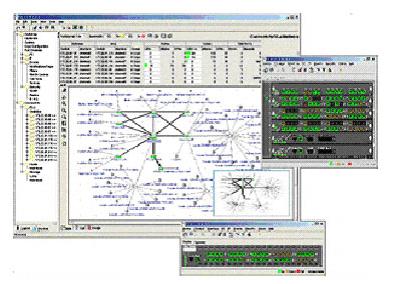

图1 Cisco Fabric Manager的用户界面

Cisco Fabric Manager的特点

嵌入交换机的Java应用――将交换机与网络管理集成到随每台Cisco MDS 9000系列交换机供应的一个性能优化工具中。矩阵可视化――执行集中式自动识别，并显示存储网络拓扑、连接和区域/虚拟存储局域网（VSAN）重点标注，使相关人员能够快速了解网络状况和发现配置问题。

多个视图，包括矩阵、设备和总结――简化多台交换机的配置和监控，支持配置复制。全面配置多台交换机――提供集成式网络、交换机和端口级配置，简化区域、VSAN、IP光纤通道（FCIP）、小型计算机系统接口（iSCSI）、IBM光纤连接（FICON）和智能服务配置。

灵活监控和警报――以表格和图形格式显示实时和历史性能监控统计数据，基于阈值的警报的配置，包括呼叫到家，有利于相关人员对例外情况作出快速响应。历史性能监控――提供表格和图形报告，显示交换机间链路（ISL）上、主机和存储连接上以及某些光纤通道源站点和目标站点之间的每日、每周、每月和每年流量。提供网络级统计数据的前10名报告和每日汇总报告能大大简化网络热点分析。

强大的配置分析功能――执行区域合并分析和配置检查，简化问题的解决过程，促进网络成功合并，并自动解决配置不一致性问题。网络诊断――用Fibre Channel Ping和Traceroute检测网络和交换机的操作状况，使管理员能够快速发现网络连接和性能问题。全面的安全性――利用简单网络管理协议第3版本（SNMP v3）、安全壳协议（SSH）和基于角色的接入控制（RBAC）防止非授权管理接入。

设备识别

Cisco Fabric Manager使用基于标准的协议，自动识别所有设备，并将一个或多个网络互相连接起来。所有可用的交换机、主机总线适配器（HBA）和存储设备都可以被识别到。识别信息包括设备名称、软件版本号、厂商、ISL、PortChannels和VSAN等。

拓扑映射

Cisco Fabric Manager能够按照设备识别信息显示拓扑图，从而提供多个网络的准确视图。用户只需在界面上拖动鼠标，就可以修改拓扑图的图标布置，还可以突出显示某些配置信息，例如超过使用阈值的区域、VSAN和ISL。

灵活的视图

Cisco Fabric Manager提供的集成式网络和交换机管理方法，所有交换机统计数据和标准配置参数都可以通过矩阵视图、设备视图和总体视图显示出来。操作员只需点击一下鼠标，就可以看到相关的视图和配置参数。

状态和性能监控

Cisco Fabric Manager能够利用SNMP陷阱和设备抽查为Cisco MDS 9000系列提供连续的状态和事件监控。新设备将自动添加到拓扑图中，并清楚地注明对现有设备和互联有不良影响的各种修改，以便快速发现和解决问题。为消除冗余记录项，还将对网络事件进行过滤。利用颜色编码和分类功能，还可以进一步增强关键事件记录信息的可访问性。

图2： 性能监控

事件管理

先进的事件管理配置是Cisco Fabric Manager的另一个重要特性。远程监控（RMON）警报阈值、事件过滤和呼叫到家设置增强了发现问题和通报问题的能力。另外，这些警报还可以发送给第三方错误和警报应用，以实现呼叫派遣、故障单和审计跟踪功能。

诊断

Cisco Fabric Manager包含了许多业界领先的强大光纤通道网络诊断工具。这些诊断工具称为Fibre Channel Traceroute和Fibre Channel Ping，可以提供全面的连接分析。利用Traceroute，可以跟踪光纤通道网络内从任意两点开始的路径。逐跳延迟计算以表格方式显示，路径中的交换机在拓扑图中重点标注，以帮助操作员快速发现路由问题。

安全性

Cisco Fabric Manager为Cisco MDS 9000系列提供了很多安全措施，以防止非授权管理访问和欺诈，包括RADIUS认证支持、SNMPv3、SSH和RBAC。另外，VSAN和区域管理也可以增强网络的安全性。

高级特性

Cisco Fabric Manager支持许多高级特性，包括全球名称、域名参数和名称服务器，利用这些特性，管理员能够轻松地监控和配置光纤通道网络服务。服务器可以连续运行Cisco Fabric Manager服务，例如识别、状态和事件监控以及历史性能监控。16个Cisco Fabric Manager客户机―用户接口可以同时访问这台Cisco Fabric Manager服务器。

每台管理服务器可以监控多个光纤通道网络，以便快速访问多个网络的配置参数和拓扑图，这时，不需要重新打开应用就能漫游到另一个网络。利用用户信息漫游功能，无论Cisco Fabric Manager客户机―用户界面何时打开，都可以应用用户的喜好设置和拓扑图版面修改，这样，无论用哪台交换机进行管理，都可以保持一致的外观。
