在Rational Rose中，有些模型图是不会自动生成的，很多时候这个工作需要用户手工来完成。也就是说，Rational Rose只负责生成模型，包括模型中的元素、元素的属性以及各个元素之间的关系。

首先，通过逆向工程，用户已经得到了UML模型或者数据模型的各个组件以及它们之间的关系。下一步需要在该模型上创建一个视图，它们可以是类图（class diagram，描述系统的静态结构）。#t#

或者数据模型图（Data model digram，描述关系数据结构）。然后，Rational Rose从左边的explorer中将各个元素拖进视图中，在这个过程中，各个元素之间的关联关系会自动在图中表示出来，而不需要用户再做其他工作。例如：生成一个数据模型的数据模型图的过程

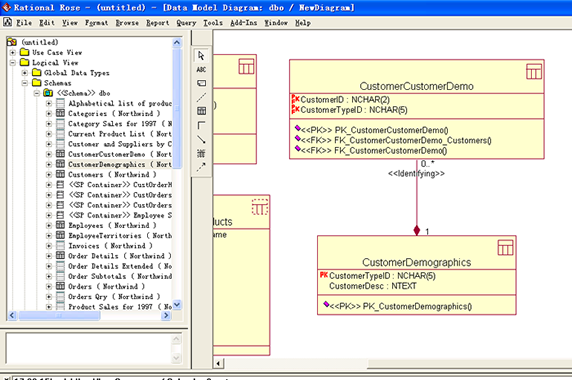

从左边将数据模型中的数据元素拖到右边的数据模型图中，表CustomerCustomerDemo和表CustomerDemographics之间的依赖关系的菱形箭头是自动生成的，无需手工操作。

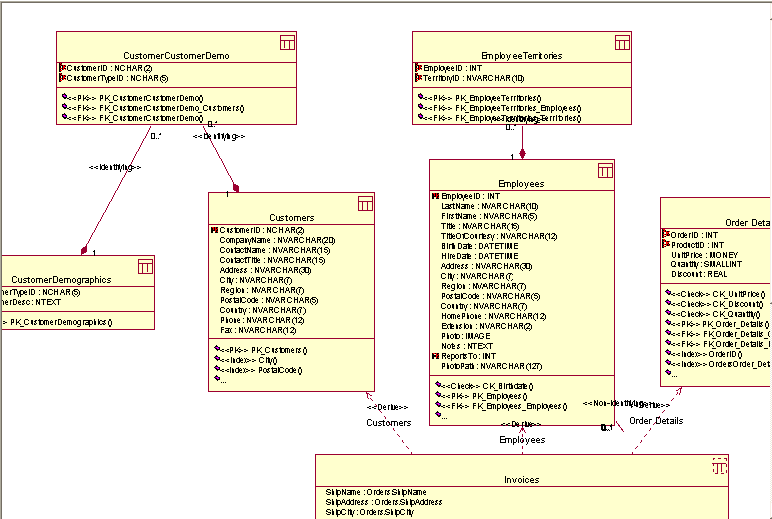

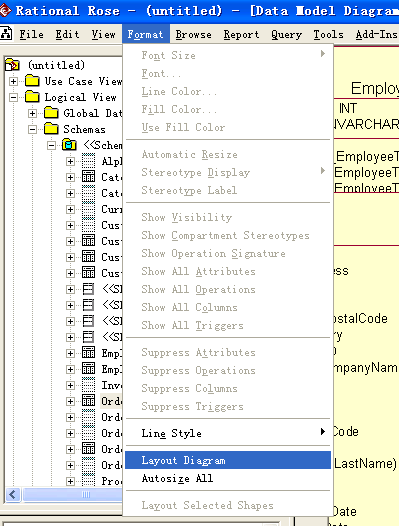

一般来说，一个系统中所涉及的数据元素非常多，导致视图很拥挤，排版也非常困难。Rational Rose提供的自动排版功能可以很方便地帮助用户解决这个问题。选择Format->Layout Diagram，系统会将图中的所有元素用最优方式重新排列，给用户一个清晰的视图。
