C++开发本身是一个标准，各种实现之间有区别，对标准的理解、执行程度也不同。而C#、Java语言是由商业公司掌握的，在这方面很少有问题，希望本文能教会你更多东西。

IBM推出了支持***的UML2.0的可视化建模工具 Rational Software Architect（见注释①） 和IBM Rational Software Modeler（见注释②）。虽然它们支持在建模功能上有了更好的改进、支持了更新的标准。

是RSA的精彩功能主要是集中在对Java应用的支持，而IBM Rational Software Modeler则是主要关注系统的模型设计，如果要从结构上分析C++编写的系统的代码，Rational Rose还是***的工具。接下来的文章将会对如何利用Rational Rose 的逆向转出工程来进行系统分析进行更加详细地阐述。

一．Rational Rose逆向工程介绍

逆向工程（Reverse Engineer）就是从现有系统的代码来生成模型的功能。分析已有的代码其主要的目的就是了解代码结构和数据结构，这些对应到模型图就是类图、数据模型图和组件图（对UML各种模型图的描述见注释③）。#t#

也就是通过Rational Rose的逆向工程所得到的结果。Rational Rose所支持的逆向工程功能很强大，包括的编程语言有C++, VB, VC, Java, CORBA，以及数据库DDL脚本等等，并且可以直接连接DB2, SQLServer, Oracle和Sybase等数据库导入Schema并生成数据模型。

很多大型的C++开发的产品都涉及到数据库的使用，对这种大型系统的开发，尤其是做二次开发的情况下，主要的难点就是对源码和数据库结构的分析。而利用Rose的逆向工程这一功能，就可以完成代码'类图以及数据库Schema->数据模型图的转换。解决这两大难点，可以使开发和设计人员在对这种大型系统的升级、分析和开发中，更为方便、快捷、有条理地掌握系统结构，不用再为分析庞大的系统结构而头疼。

二．如何用Rational Rose进行C++代码分析

这一节主要介绍用户如何使用Rose的逆向工程生成UML模型，并用来进行C++代码的结构分析。Rational Rose可以支持标准C++和Visual C++的模型到代码的转换以及逆向工程。下面将详细地说明这两种C++开发的逆向工程的步骤和具体操作。

1． ANSI C++（标准C++）逆向工程（Reverse Engineer）使用标准C++逆向工程，需要在组件图（component view）中创建一个组件（component），设置好需要进行转换的组件的信息，也就是该组件的语言、所包含的文件、文件所在的路径、文件后缀等等信息，然后Reverse Engineer就可以根据给定的信息将代码转换成类图了。

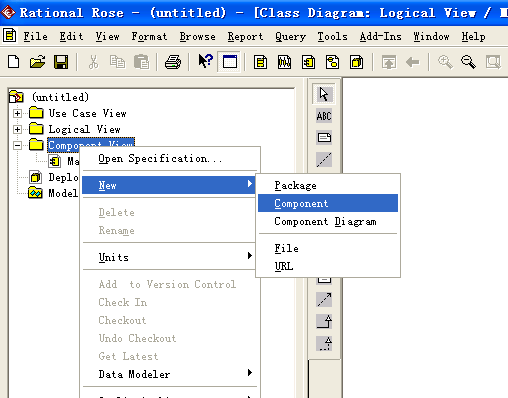

a) 右键点击组件视图（Component View），选择New->Component，创建一个新的组件

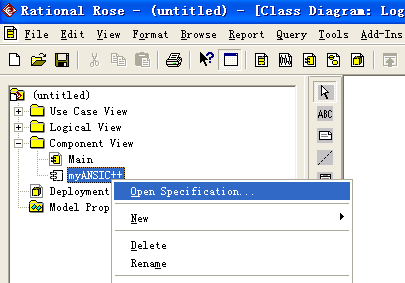

把Source file root directory设定为你的C++开发所在的路径，并且将需要转换的文件添加到Project Files中，视你的需要来做其它的设定，比如：头文件扩展名等等。
