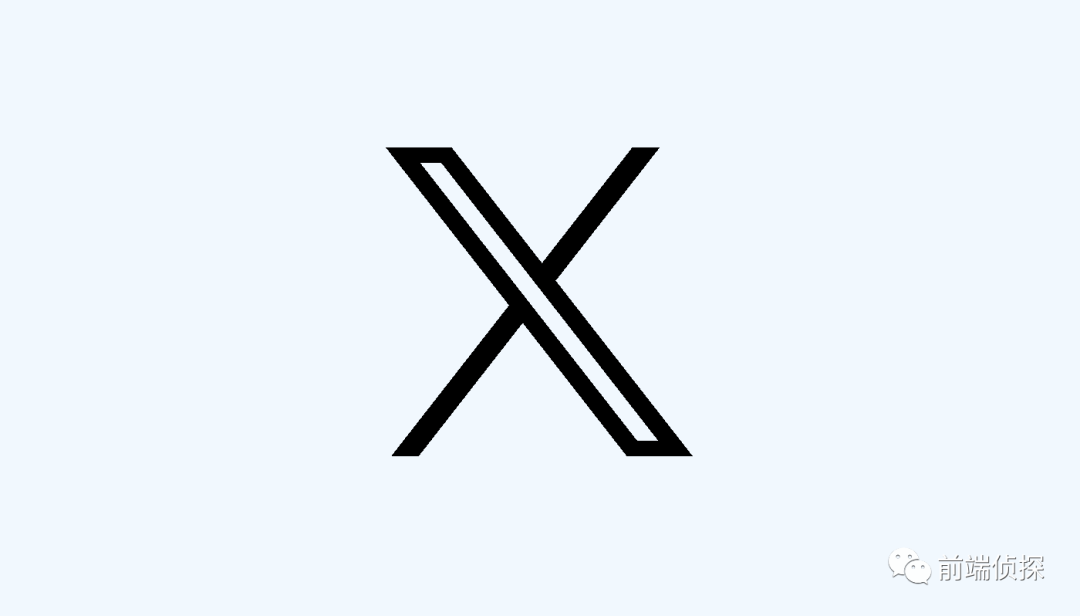

大家可能知道，不久前 twitter 换了一个新 logo，从蓝色小鸟变成了一个 “x”，如下

不聊其他的，看看如何用 CSS 渐变来绘制这样一个图形。

一、 x 的绘制

整个 logo 是一个镂空的“x”形状，先不考虑镂空部分，如何绘制实心的“x”呢？

渐变有 3 种，线性渐变、径向渐变和锥形渐变。很显然，x 可以看成是两端倾斜的线段，用线性渐变就足够了。

假设 HTML 结构是这样，一个x元素。

用字号来控制尺寸大小。

x{
  display: inline-block;
  font-size: 200px;
  width: 1em;
  height: 1em;
}

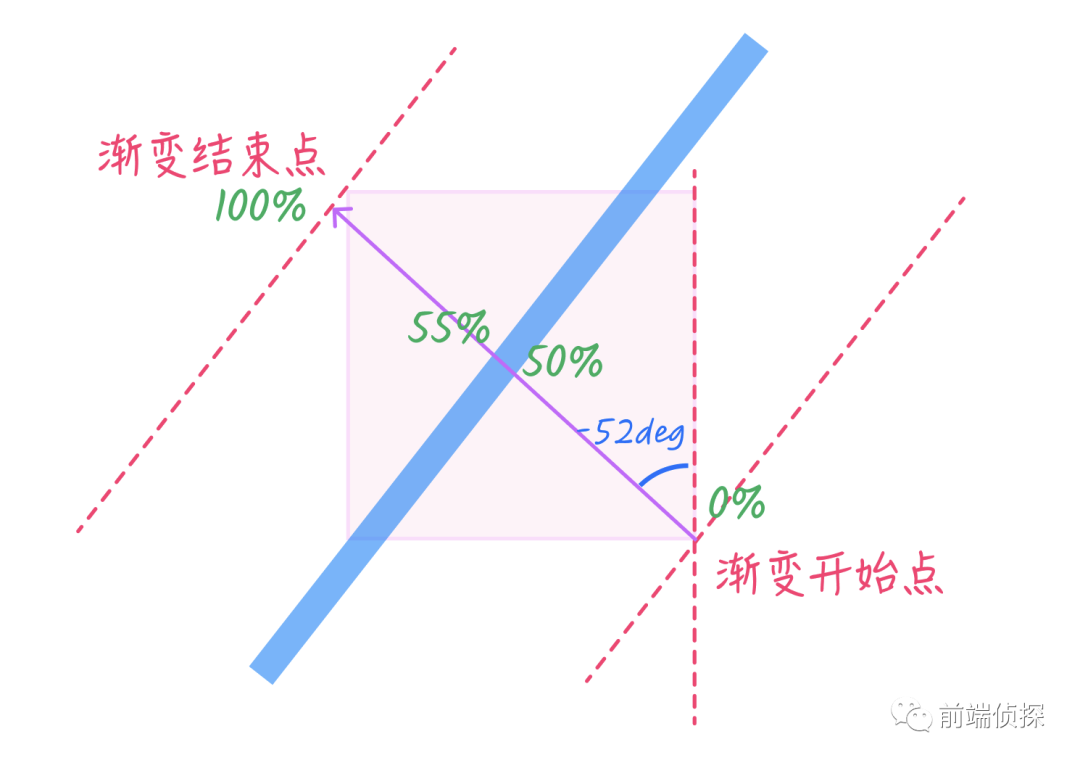

然后通过线性渐变绘制一条斜线，其实就是透明→纯色→透明的渐变，注意这里的角度关系，示意如下：

用代码实现就是。

x{
  /**/
  background: linear-gradient(-52deg, #0000 50%, currentColor 0 55%,#0000 0);
}

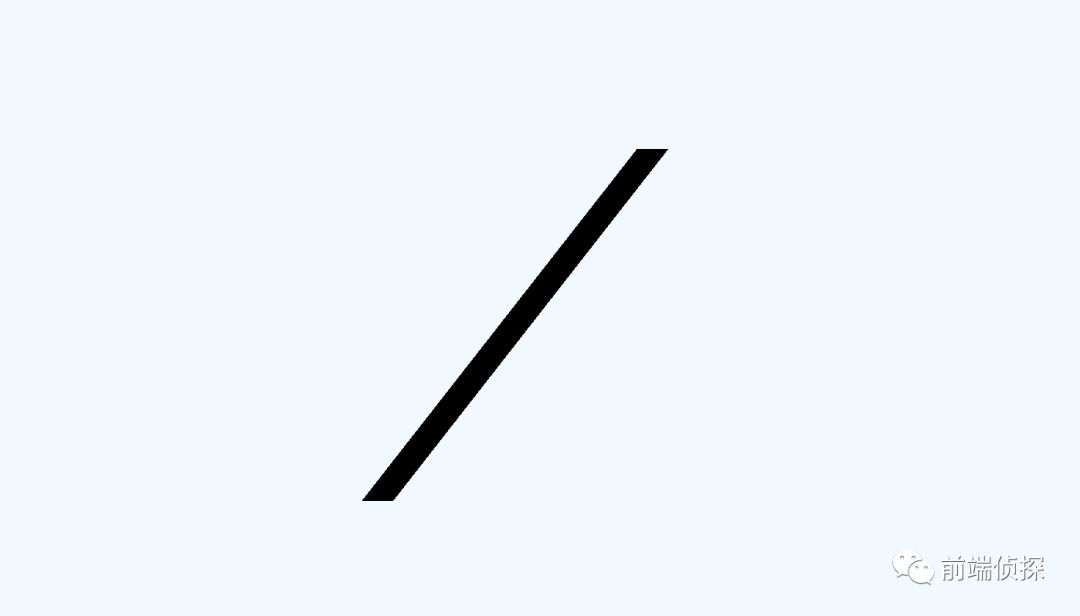

可以得到一条倾斜的线段。

用同样的方式绘制另一个方向上的。

x{
  /**/
  background: linear-gradient(-52deg, #0000 50%, currentColor 0 55%,#0000 0),
    linear-gradient(52deg, #0000 44%, currentColor 0 56%,#0000;
}

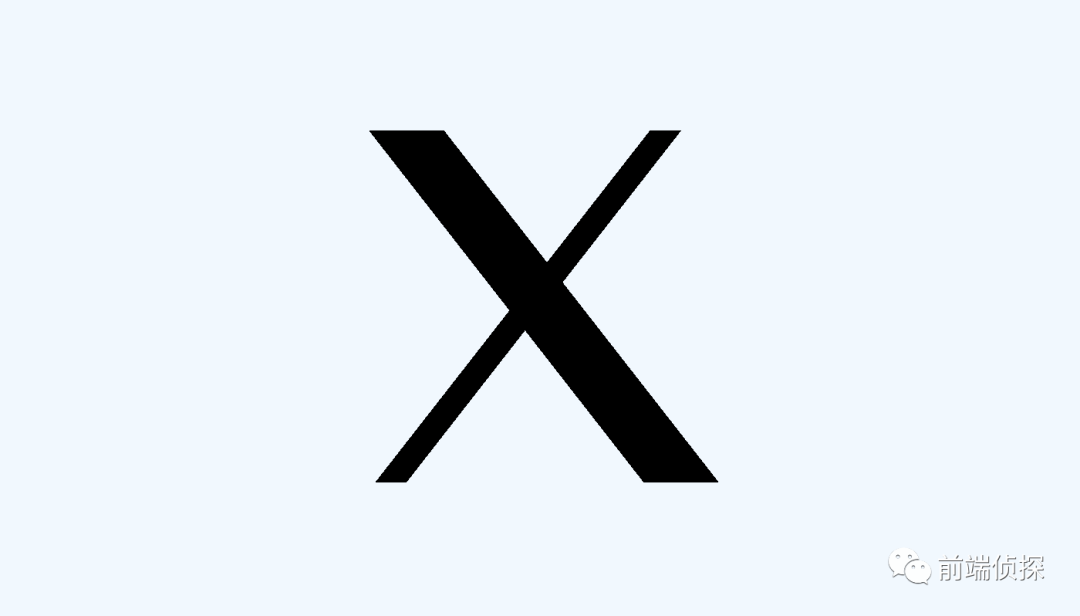

这样就得到一个“x”。

二、镂空的实现

提到镂空，你应该想到 CSS mask[1]。

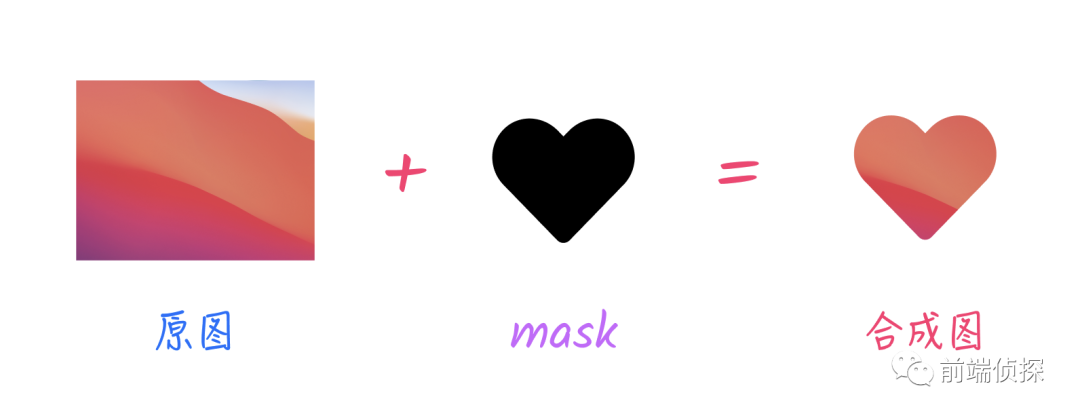

遮罩的原理很简单，在遮罩图像下，只显示不透明的部分，透明的部分会被裁剪，半透明以此类推，示意如下：

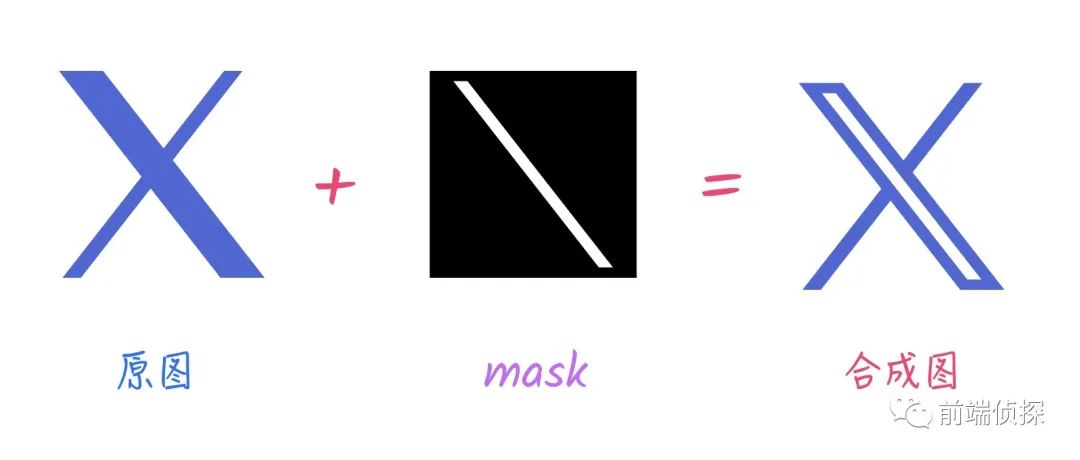

在这里，由于只需要挖空一小部分，所以这部分是透明的，而其他部分都是不透明的，示意如下：

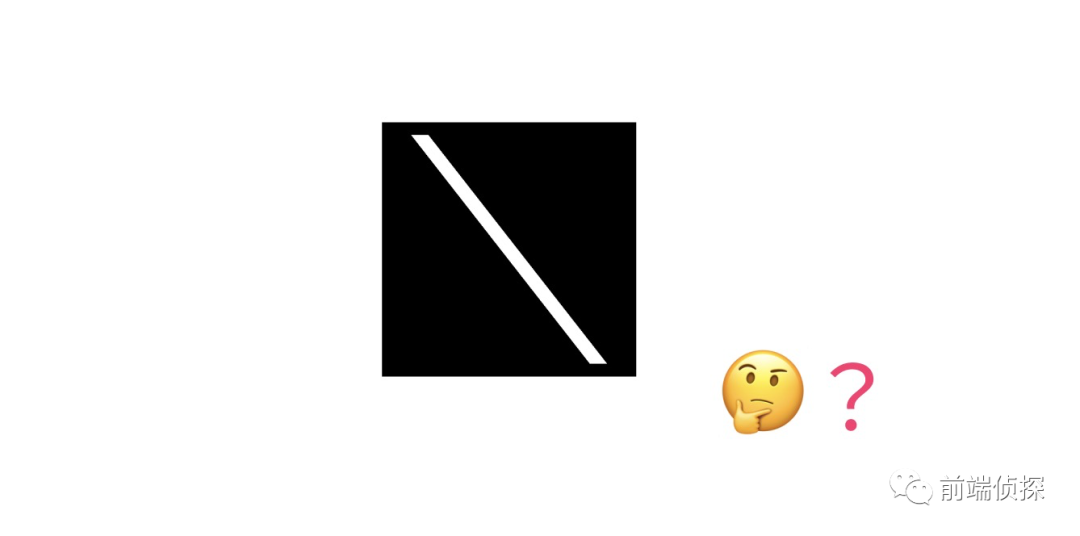

那么问题来了，如何绘制这样一个遮罩图呢？

这种情况下，应该反过来思考，里面的斜线和前面的线性渐变基本一致，只是这部分现在是镂空的。因此，这里需要用到遮罩合成：mask-composite[2]，和设计软件中的图形运算非常相似。

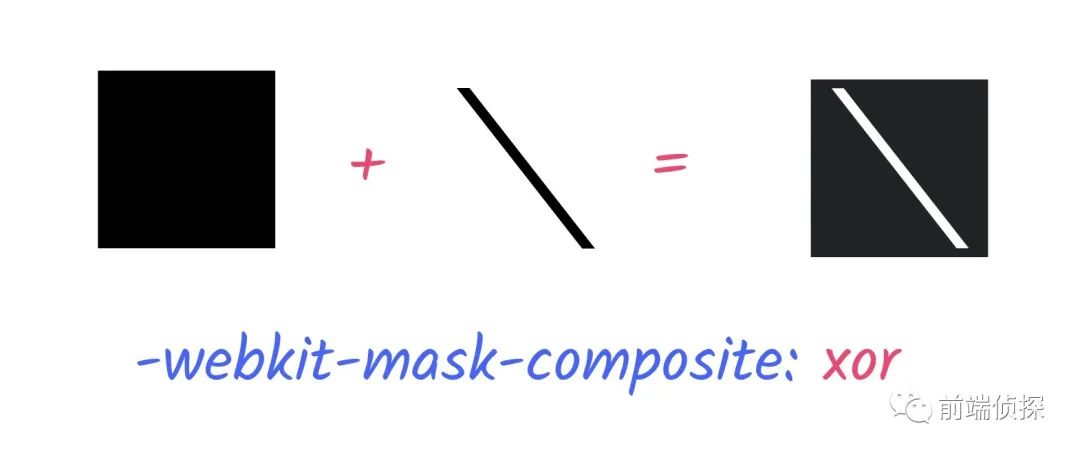

所以，上面的遮罩图形可以拆分为以下两个部分。

用代码实现就是。

x{
  /**/
  -webkit-mask: linear-gradient(red 0 0),
        linear-gradient(52deg, #0000 48%, red 0 52%,#0000 0) 0/100% 90% no-repeat;
  -webkit-mask-composite: xor;
}

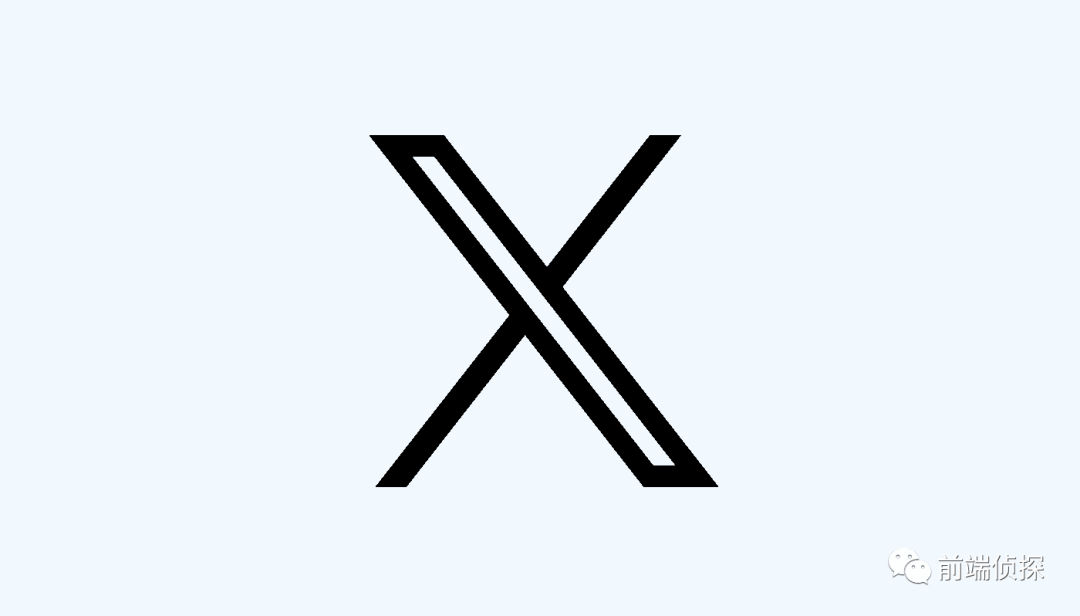

这样就实现了twitter的新logo。

由于背景色是跟随文字颜色的，所以更换 logo 颜色也非常方便。

x{
  color: royalblue
}

效果如下：

完整代码如下（不到10行）。

x{
  display: inline-block;
  font-size: 200px;
  width: 1em;
  height: 1em;
  background:
    linear-gradient(52deg, #0000 44%, currentColor 0 56%,#0000 0),
    linear-gradient(-52deg, #0000 50%, currentColor 0 55%,#0000 0);
  -webkit-mask: linear-gradient(red 0 0),
    linear-gradient(52deg, #0000 48%, red 0 52%,#0000 0) 0/100% 90% no-repeat;
  -webkit-mask-composite: xor;
}

你也可以访问以下在线链接：

• CSS twitter (juejin.cn)[3]
• CSS twitter (codepen.io)[4]

三、总结一下

非常简单、非常轻松的一篇分享，相信可以给大家带来一些启发，下面总结一下绘制要点：

• 复杂的图像先拆解，先实现简单的部分。
• x 可以看成是两端倾斜的线段，用线性渐变绘制即可。
• 看到镂空，应该想到 CSS 中的遮罩。
• 有些反向遮罩不好实现，可以考虑用遮罩合成，和设计中的图形运算非常相似。
• CSS实现的好处是可以随意更换颜色。

当然实际的 logo 不可能用这种方式去绘制啦~这里只是提供一种 CSS 思路，锻炼一下 CSS 绘制的能力。
