Linux NFSD软件架构与代码解析
创始人
2025-06-29 12:11:34
0

在Linux操作系统发行版有一个NFS服务端,该服务端由内核态的模块和用户态的守护进程构成。其中内核态模块负责数据处理,而用户态守护进程则负责内核态的配置管理等功能。由于核心功能在内核态实现,因此与Linux中的本地文件系统有很好的兼容性,性能也比较好。

由于网络锁和挂载等协议与NFS协议不统一,因此都有独立的服务来处理相关的逻辑,这样整个NFS服务略显繁杂。但是到NFSv4之后,NFS协议将网络锁协议和挂载协议都融入其中,因此具体实现也简洁了很多。

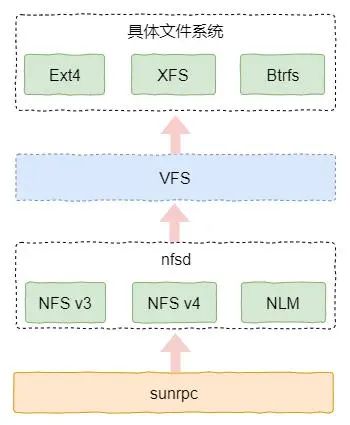

在前面文章中我们已经简要的描述了NFS协议在Linux内核中的层次结构。本节我们再进一步详细的介绍一下服务端的软件架构。NFSD的软件架构其实并不复杂,我们可以进一步细化为如图1所示。


从该图可以看出,当RPC服务收到来自客户端的请求时,它会对请求进行分发,由具体的程序(例如NFS或者NLM)来完成相关请求。其中请求的分发依据是其中的程序ID和例程ID,根据这两个信息就可以找到具体的函数指针。

如果相关请求涉及到文件操作,那么在例程中会直接调用VFS的接口(例如读数据)进行下一步的处理。而VFS则根据导出的目录信息调用本地文件系统(例如Ext4和XFS等)的接口实现具体的操作。

在内核中实现了所有的NFS协议,比如NFS v3、NFS v4、挂载和NLM等。由于从RPC服务到协议程序的流程是一样的,限于篇幅本文并不会对每种协议都做介绍。本节我们主要以NFS v3协议为例,介绍一下从网络收到消息到最终完成协议层处理的整个流程。如果大家熟悉了一个流程,再按照此流程来理解其它流程将非常容易。

1启动流程简析

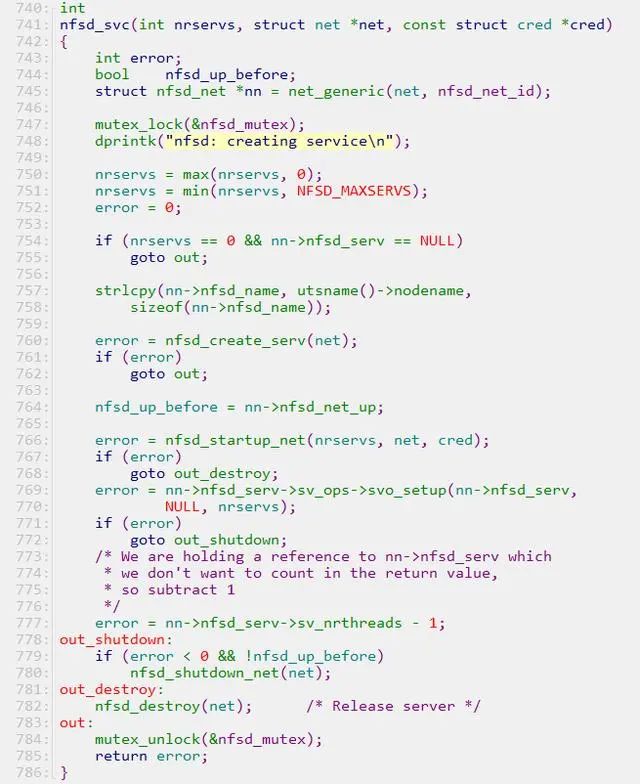

首先我们分析一下NFSD的启动过程,该过程主要完成函数指针集向RPC服务注册的过程。以处理NFS协议的服务端为例,关键是启动了一个内核线程池。该线程池不断地接收网络消息,然后译码之后调用注册的回调函数进行具体命令的处理。如下代码所示是NFS服务的主函数,函数指针的注册和线程池的创建都在其中实现。

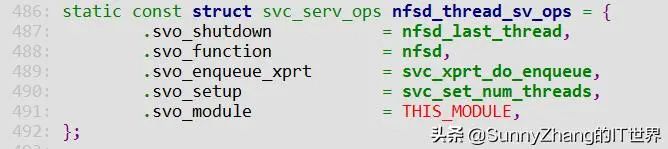

在该函数中,其中nfsd_create_serv完成函数指针的初始化,主要涉及如下函数指针。

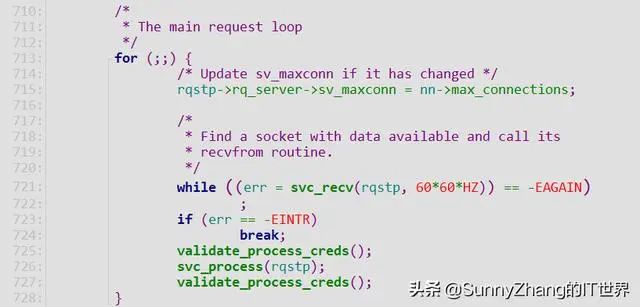

上述函数指针中,svc_set_num_threads用于创建线程池,而nfsd则是线程函数,负责数据的接收和处理。我们看一下该函数的主体部分,具体如下:

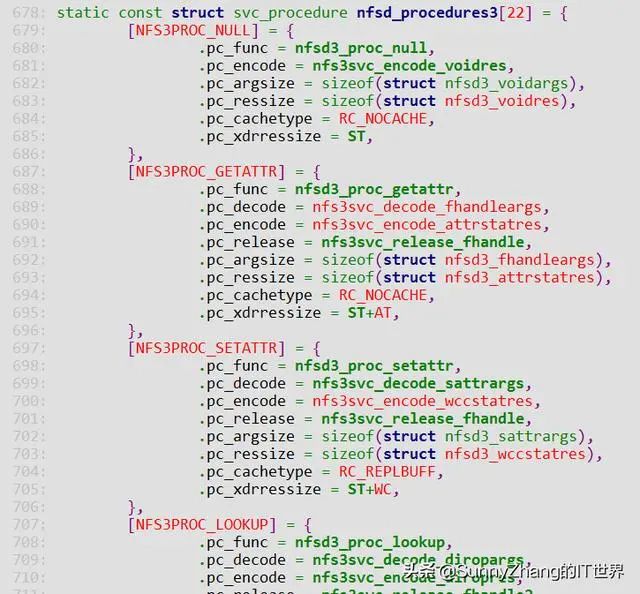

可以看出该函数主要调用两个函数,svc_recv用于接收消息,svc_process用于处理消息。这两个函数其实都是RPC模块的函数。其中svc_process会解析数据包,然后调用函数指针进行后续的处理。以NFSv3为例,它会调用如下函数指针集中的某个函数。


2写数据流程示例

以写数据流程为例,当RPC服务接收到数据包后,根据协议格式解析出程序ID和例程的ID等信息,然后从注册的函数指针集就可以找到期望的函数指针进行处理。对于写数据而言,就会调用nfsd中的nfsd3_proc_write函数。

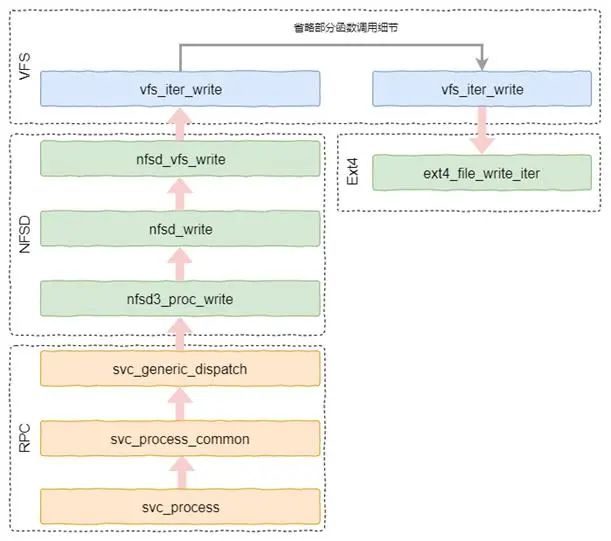

nfsd3_proc_write函数的工作其实并不多,更进一步会调到VFS的接口,具体如下图所示。最后,VFS会调用到具体文件系统的接口。如果我们导出的是Ext4的子目录,那么会调用Ext4的接口来处理写数据的请求。


总体来看,NFSD的逻辑是比较清晰的,代码也并不复杂。而且各个接口的逻辑一致,因此理解了一个接口后,再理解其它接口也就容易很多了。
