当前，对更多数据或视频传输带宽的需求不断增长。每个人都需要更快的连接速度。FTTP或光纤到户应用增强了可靠、稳定的光纤终端的重要性。优质的光纤部署和终端系统有助于实现最小的反向反射和低信号损失。它们还具有抗潮湿、耐冲击、耐化学暴露和热循环的特点。

本文将讨论两种类型的光纤电缆，以及光纤部署过程中一个简单但重要的设备——光纤终端盒(FTB)的作用。还将讨论如何安装光纤终端盒，并对其进行维护。

光纤电缆的类型

单模光纤电缆

光纤终端盒安装与维护指南

单模光缆是一种常用于远距离传输的光缆。这种电缆类型具有小直径芯，仅允许单一光模式通过。单模光纤纤芯直径一般为9µm。

因此，当光穿过其时产生的光反射次数较少。这可以通过减少衰减使光传播得更远。

电信、教育机构和有线电视企业等为了更高带宽的远距离传输，使用单模光纤。

多模光纤电缆

光纤终端盒安装与维护指南

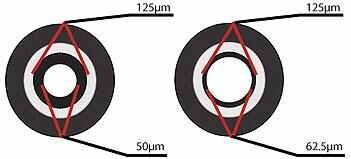

多模光纤电缆通常用于短距离传输。这种电缆芯直径较大，允许多种光模式通过。多模光纤芯径一般为50µm或62.5µm。

因此，当光穿过其时产生的光反射数量更高。这允许更多的数据通过，尽管其更容易出现更大的色散和衰减率。

这些电缆通常用于短距离数据和视听局域网应用。其不适合远距离数据或信号传输。

什么是光纤终端盒?

在网络布线中，室外连接一般采用光纤电缆。当安装或部署这些光纤时，需要使用光纤终端盒对光纤链路进行分配和保护。

光纤终端盒是来自线路侧的光缆与要传递到光纤配线架的尾纤之间的接口。光纤尾纤是用于电缆端接的特定硬件连接。

因此，光纤终端盒用于在现场端接光纤电缆，并通过熔接将其连接到尾纤。光缆到达用户端后，固定在终端盒中。然后，将光缆芯和尾纤在终端盒中焊接。

这些盒子类似于电话交换机中的MDF。这个盒子里有盒式磁带，可在熔接后保持光纤的安全。任何来自线路侧或尾纤的额外光纤也可以存储在终端盒中。其还充当光纤电缆的集束和重新布线点。

光纤终端盒的类型

光纤终端盒有多种不同类型：

基于电缆连接方式

直通式终端盒：这种终端盒有一个单独的外部孔，用于接收线。

分支型终端盒：这种终端盒有多个孔，用于接收线。

基于熔合光纤的数量

终端盒可分为2进8出、4进24出、4进12出等。

基于外壳材质

终端盒可以是塑料外壳，或金属外壳光纤终端盒。

基于风格

这些盒子可以是机架抽屉式、壁挂式、桌面式和其他类型。

室内光纤终端盒

室内光纤分配终端是一种紧凑型光纤盒解决方案，可满足中小型MDU、多住宅单元或多租户单元(MTU)的安装要求。

室外光纤终端盒

室外光纤分配终端用于在中小型MDU或多住户单元中安装光纤。

光纤端接盒安装步骤

光纤端接盒的安装必须在熟练的技术人员或工程师的监督下进行。以下是FTB安装的各个步骤。

安装

光纤终端盒安装在墙壁上或安装在19英寸(483毫米)宽的标准机架上。当电缆从底部进入时，前面板应该很容易接近。

电缆末端准备

在开始将电缆引入光纤终端盒之前，必须准备好任何光纤电缆的末端。电缆末端准备程序可从供应商处获取。在这个阶段，保护裸露的光纤是至关重要的。这是因为在电缆末端准备后，其会暴露出来。

电缆入口

准备好电缆末端后，需要在盒子的电缆进入孔处穿一个橡胶隔膜。这是在将电缆插入盒子之前完成的，因为这个开口在新盒子中被堵塞了。

电缆末端夹紧

光纤端终盒内装有若干根塑料光纤导柱。电缆套管或传输管中的光纤穿过。通过这些导柱，所有多余的电缆长度都被放入所选定的熔接盘中。然后，使用塑料夹带将其夹在熔接托盘的入口点处。

拼接

安装过程中最重要的部分是将光纤从电缆熔接到尾纤。拼接机用于此目的。其靠近终端盒的地方。

不锈钢丝机构从弹簧卡扣中释放，以打开特定的拼接托盘。熔接机用于熔接尾纤，使光纤端部从光缆中伸出。然后将其推入熔接接头中。

进行这一过程，将所有接头存储在拼接托盘中。然后将这些拼接托盘堆叠放置在端终盒内。最后将不锈钢丝闭合机构与盒子一起闭合。

光纤终端盒的维护

• 光纤终端盒具有适当的保护措施，防止意外操作。其可以充分防止灰尘、昆虫等进入。在开始任何清洁之前，终端盒应充分接地。
• 清洁终端盒必须是一个重要的考虑因素。如果清洁正确，连接器护套在连接时可以保持完好无损。反之，这可能会导致高昂的维护成本。
• 终端盒的维护需要定期清洁。在开始清洁之前，需要由受过培训的人员检查光纤连接器和其他组件。
• 光纤连接器必须充分接地，避免光纤连接器的两端接触物体表面，包括手指。
• 一般来说，应避免湿清洗或酒精，因为这可能会留下残留物或对组件造成损坏。

总结

光纤终端盒在部署光纤通信网络时起着不可或缺的作用。这些盒子广泛用于连接光纤，可以处理大量的光纤电缆，成本更低，灵活性更高。
