D-LINK交换机设置的组网需求以及原理图的展示，对于D-LINK交换机设置中常见命令的设置问题，我们曾经探讨过，D-LINK交换机设置组网要求，D-LINK交换机设置原理图都将出现在文中。

D-LINK交换机设置组网要求：

两台Dlink的交换机DES-3324SR和DES-3328R，利用链路聚合功能，使用两台交换机上电脑能连通互访。链路聚合是指两台不同交换机,分别把每个交换机的两个以个的端口聚合成一个组。可以扩充带宽。并达到到多个Vlan互通。

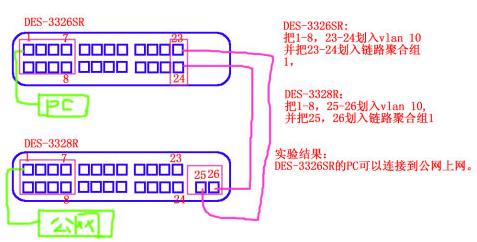

D-LINK交换机设置原理图：

D-LINK交换机设置命令：

◆D-LINK交换机设置在DES-3324SR交换上：

DES-3324SR:4#config vlan default delete 1-24 (删除默认vlan的对应端口1-24）

DES-3324SR:4#create vlan v10 tag 10 （创建vlan v10 标识VID为10）

DES-3324SR:4#config vlan v10 add untagged 1-8,23-24

DES-3324SR:4#create link_aggregation group_id 1 (创建链路聚合组1）

DES-3326SR:4#config link_aggregation group_id 1 master_port 23 ports 23-24 (把23-24端口划入trunk组1中。）

◆D-LINK交换机设置在DES-3328R交换机上：

DES-3328R:admin#config vlan default delete 1-24 (删除默认vlan的对应端口1-24）

DES-3328R:admin#create vlan v10 tag 10 （创建vlan v10 标识VID为10）

DES-3328R:admin#config vlan v10 add untagged 1-8,25-26

DES-3328R:admin#create link_aggregation group_id 1 (创建链路聚合组1）

DES-3328R:admin#config link_aggregation group_id 1 master_port 25 ports 25-26 (把23-24端口划入trunk组1中。）

利用两条直通线把DES-3324SR的23，24和DES-3328R的25，26端口的聚合端口连接进行D-LINK交换机设置，然后DES-3324R的1-8端口和DES-3328R的1-8端口可以互连。
