浅析D-LINK交换机配置：图解聚合端口详细设置步骤，关于D-LINK交换机配置在端口聚合的操作，下面给出了详细的图解。包括从web页面进入配置页面，以及add按钮增加聚合组的方法。

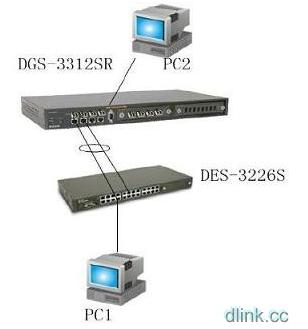

本文章指导大家如何对D-LINK交换机配置进行端口聚合的操作。如下图所示：

端口聚合的D-LINK交换机配置

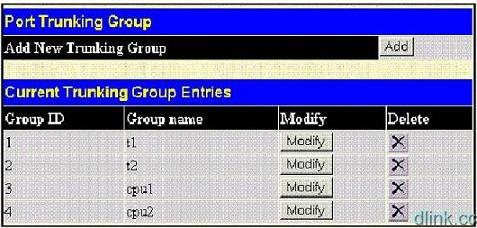

从Web界面进入设备D-LINK交换机配置页面，单击configuration看到下面界面:

web界面的D-LINK交换机配置

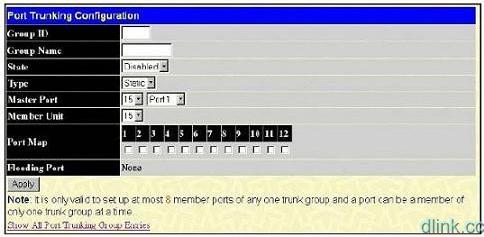

单击Add按钮来增加一个聚合组，如下图:

add按钮下的D-LINK交换机配置

Group ID设为1;
GroupName输入dunk,
State选Enable，
Type选static，
Master Port和Member Unit选项不变，在PortMap中选择1, 2为聚合组成员单击Apply完成设置。

◆这时PC1和PC2互相PING不能通，需要在DES-3226S上同样进行聚合配置，配置界面和DGS-3312SR相同。

◆两台D-LINK交换机配置完成后，两台PC能PING通。这时你可以通过二层监测和统计功能来查看聚合组成员数据流量，你会发现总是从其中的一个端口发出去，而没有实现负载均衡。这是因为3226S的聚合是不支持负载均衡的。

◆拔掉其中的任何一根网线，丙观察聚合组成员端口的情况，会发现通信正常，但显示被拔掉网线的端口已经失效。

◆完成上述实验后，可以在堆叠组中进行跨交换机的PORTS TRUNKING可以把堆叠组中不同交换机中的端口划到同一VLAN中，方法同上。

总结：Ports trunking技术主要用来增加链路带宽，因为它把若干个端口组合成一个逻辑端口，所以在增大带宽的同时，不会形成环路。
