【51CTO.com 综合报道】网络管理系统的网络拓扑图是网络管理系统中最为基础的部分，网络管理系统中大部分的功能都将通过拓扑图来进行体现，这是网络拓扑图在网管系统的重要地位表现。

网络拓扑图对网管系统的另外一个重要性在于它的适应性。现在网络的建设并不都是很规范，同时又不同的厂商的设备、同一个厂商的设备有不同的型号、同一个型号的设备随着设备的升级，其操作系统的版本不一样，所能提供的信息也不一样，对于SNMP的支持程度也不一样。这就为网络管理工作增加了很大难度，但借助网络拓扑图，网管人员就可直观的了解所有网络设备的状态。将网管人员从机械、重复的手动监管中解放出来，并能够迅速地定位故障，避免了企业的重大损失。

目前网络结构现状

早期的网络结构比较简单，设备类型比较单一，网络的管理比较容易，那时的网络拓扑也只是停留在表面，说简单一点网络拓扑只是一张静态的网络结构逻辑表，只是方便管理员了解一下网络的结构，但是开始网络的规模并不是很大，管理员在网络拓扑上查找某个设备还是比较方便的，但是早期的网络管理员管理的设备数量不多、网络结构都比较简单，因此这些功能已经足够满足他们的要求了。但是随着公司网络规模的扩大，网络结构的复杂，网络设备的多种多样，网络拓扑也越来越复杂，网络拓扑越来越大，甚至在一个屏幕都无法显示全，这时在网络拓扑上去查找某个设备的时候就变得非常困难。

对网络设备定位的需求和解决方案

由于网络拓扑的规模不断扩大，查找某个设备变得非常困难，目前解决此种问题一般有以下几种办法：

1.网络拓扑上的设备可以按IP地址、设备名称、OID等多种方式展示，这种方式只能在一定程度上解决查找设备困难的问题，如果网络设备过多，网络拓扑过大的时候就显得力不从心。 　　

2.建立网络拓扑的子拓扑。随着网络规模的扩大，可以根据网络的逻辑结构，或者根据网络的实际物理位置等建立子拓扑。这样就可以缩小设备搜索和定们的范围，达到提高设备定位的效率。 　　

3.上述二种方式都只能在一定程度上提高网络设备搜索和定位的效率，但是不能从根本上解决问题，从根本上解决还需要强大的专门网络设备搜索定位功能。设备搜索分为二种：

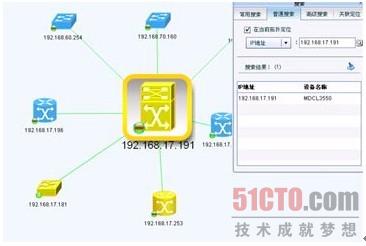

1) 定位设备在网络拓扑中的位置。设备搜索须准确在当前拓扑中搜索到想要查看的设备，并且能够以醒目的标记来显示设备。

图1

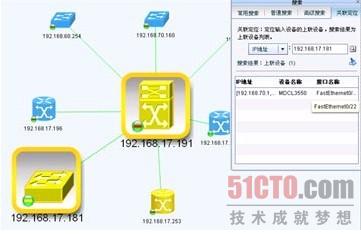

2)查看某个设备的详细连接信息，就是一个设备连接到另一个设备的哪个端口。

图2

从图中可以清晰的看到192.168.17.181连接到192.168.17.191的FastEthernet0/22端口。

总结

通过Mocha BSM网络拓扑展现可以很快的让管理人员快速掌控被监控资源的配置和运行状况，可以迅速的在网络拓扑中定位想要查看的资源，并可以进行多角度的统计和分析；通过对整个网络资源的运行状况监测、业务系统关键业务指标的提取、分析及报表展现，为企业的规划和发展提供可靠依据。还有更多的问题，管理人员都可以通过拓扑图中的右键菜单来实现轻松查询，如查询某个网络设备的下联PC、查询该设备的详细性能参数、以及网络接口的实时接口流量信息等，我就不再赘述，以免有广告嫌疑。至此，什么是好的网管软件？以及什么是好的网络拓扑软件，答案已了然于大家心中了。
