剖析华为交换机vlan配置以及验证VTP协议原理，关于华为交换机vlan配置的问题，涉及到的东西比较多。而华为交换机vlan配置技术方法也有多种，所以在方法的选择上会有些茫然，下面给大家指明了一条道路。试验地点：东郊校区二楼第三机房试验设备：Catalyst2950三台（SW3、SW5、SW6）试验目标：1、利用VTP协议实现交换机VLAN统一的配置

验证VTP协议的一些原理

试验原理：VTP是一种消息协议，它使用第二层帧，在全网的基础上管理华为交换机vlan配置的添加、删除和重命名，以实现华为交换机vlan配置的一致性。有了VTP，就可以在一台交换机上集中修改华为交换机vlan配置，所做的修改会被自动传播到网络中的所有其它计算机上。

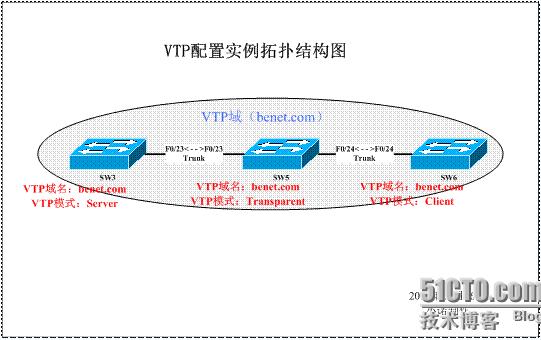

试验拓扑图：

华为交换机vlan配置

华为交换机vlan配置试验步骤：

◆配置SW3为服务器（server）模式，SW5和SW6为客户端（client）模式。验证SW5和SW6是否能够学习到SW3的华为交换机vlan配置信息

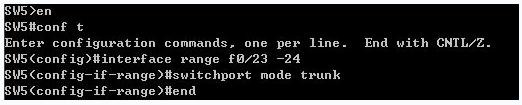

◆配置SW3的F0/23,SW5的F0/23、F0/24以及SW6的F0/24号端口为trunk模式。（在所以的交换机之间必须启用中继模式）具体配置以SW5为例如下图

华为交换机vlan配置2

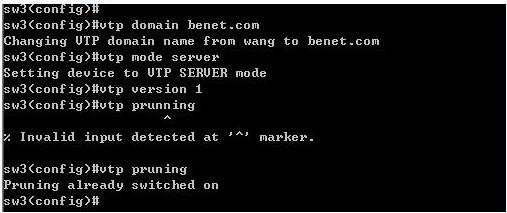

◆设置SW3的VTP域名为benet.com，并设置其模式为服务器（server）模式，启用版本1（缺省值），启用VTP修剪功能（能够减少中继端口上不必要的广播信息量）。

◆配置SW3的VLAN1的IP地址（交换机的管理IP地址标示了VTP通告的具体位置）

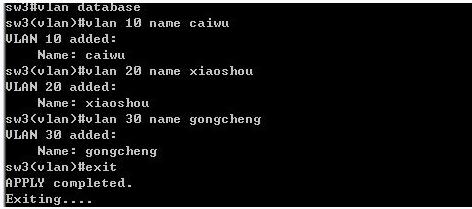

◆在SW3上配置vlan10，vlan20，vlan30用以说明SW5和SW6所学习的华为交换机vlan配置信息。

◆配置SW5和SW6的VTP域名为benet.com，并启用V1版本（缺省值）以SW5为例，如下图所示：

◆现在查看SW3、SW5、SW6上的华为交换机vlan配置信息是否一致。

以SW3和SW5为例说明，如下图所示：

试验结果：SW5和SW6能够学习到SW3的华为交换机vlan配置信息（注意：不学习端口的划分）。
