第三层交换机有很多值得学习的地方，这里我们主要介绍第三层交换机与路由瓶颈问题。路由器工作在OSI模型的第三层——网络层。对于不同规模的网络，路由器作用的侧重点有所不同。在主干网上，路由器的主要作用是路由选择。

主干网上的路由器，必须知道到达所有下层网络的路径。这需要维护庞大的路由表，并对连接状态的变化作出尽可能迅速的反应。路由器的故障将会导致严重的信息传输问题。在地区网中，路由器的主要作用是网络连接和路由选择，即连接下层各个基层网络单位——园区网，同时负责下层网络之间的数据转发。在园区网内部，路由器的主要作用是分隔子网。早期的互连网基层单位是局域网（LAN），其中所有主机处于同一个逻辑网络中。随着网络规模的不断扩大，局域网演变成以高速主干和路由器连接的多个子网所组成的园区网。在其中，各个子网在逻辑上独立，而路由器就是唯一能够分隔它们的设备，它负责子网间的报文转发和广播隔离，在边界上的路由器则负责与上层网络的连接。

可见，传统的路由器在网络中有路由、转发、防火墙、隔离广播等作用。但随着网络技术的发展，在大型的局域网络中，用户的数据往往越过本地的网络在网际间传送，传统的路由器常常不堪重负。

例如在一个划分了VLAN以后的网络中，逻辑上划分的不同网段之间通信仍然要通过路由器转发。由于在局域网上，不同VLAN之间的通信数据量很大，这样，如果路由器要对每一个数据包都路由一次，随着网络上数据量的不断增大，它将成为瓶颈。

第三层交换的概念

第三层交换机技术也称为IP交换技术、高速路由技术等。这是一种利用第三层协议中的信息来加强第二层交换功能的机制。三层交换（也称多层交换技术，或IP交换技术）是相对于传统交换概念而提出的。众所周知，传统的交换技术是在OSI网络标准模型中的第二层——数据链路层进行操作的，而三层交换技术是在网络模型中的第三层交换机实现了数据包的高速转发。简单地说，三层交换技术就是：二层交换技术 + 三层转发技术。

具有第第三层交换机功能的设备是一个带有第三层路由功能的第二层交换机，但它是二者的有机结合，并不是简单的把路由器设备的硬件及软件简单地叠加在局域网交换机上。第三层交换机的目标是，只要在源地址和目的地址之间有一条更为直接的第二层通路，就没有必要经过路由器转发数据包。第三层交换机使用第三层路由协议确定传送路径，此路径可以只用一次，也可以存储起来，供以后使用。之后数据包通过一条虚电路绕过路由器快速发送。

（1）第三层交换机的种类：

三层交换机可以根据其处理数据的不同而分为纯硬件和纯软件两大类。纯硬件的三层技术相对来说技术复杂，成本高，但是速度快，性能好，带负载能力强。其原理是，采用ASIC芯片，采用硬件的方式进行路由表的查找和刷新。

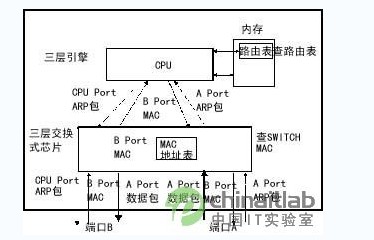

当数据由端口接口芯片接收进来以后，首先在二层交换芯片中查找相应的目的MAC地址，如果查到，就进行二层转发，否则将数据送至三层引擎。在三层引擎中，ASIC芯片查找相应的路由表信息，与数据的目的IP地址相比对，然后发送ARP数据包到目的主机，得到该主机的MAC地址，将MAC地址发到二层芯片，由二层芯片转发该数据包。基于软件的三层交换机技术较简单，但速度较慢，不适合作为主干。其原理是，采用CPU用软件的方式查找路由表。

当数据由端口接口芯片接收进来以后，首先在二层交换芯片中查找相应的目的MAC地址，如果查到，就进行二层转发否则将数据送至CPU.CPU查找相应的路由表信息，与数据的目的IP地址相比对，然后发送ARP数据包到目的主机得到该主机的MAC地址，将MAC地址发到二层芯片，由二层芯片转发该数据包。因为低价CPU处理速度较慢，因此这种三层交换机处理速度较慢。

（2）第三层交换机工作原理：

简单的网络：A——E——B，A要给B发送数据，已知目的IP，那么A就用子网掩码取得网络地址，判断目的IP是否与自己在同一网段。如果在同一网段，但不知道转发数据所需的MAC地址，A就发送一个ARP请求，B返回其 MAC地址，A用此MAC封装数据包并发送给交换机，交换机起用二层交换模块，查找MAC地址表，将数据包转发到相应的端口。如果目的IP地址显示不是同一网段的，那么A要实现和B的通讯，在流缓存条目中没有对应MAC地址条，就将***个正常数据包发送向一个缺省网关，这个缺省网关一般在操作系统中已经设好，对应第三层路由模块，所以可见对于不是同一子网的数据，***在MAC表中放的是缺省网关的MAC地址；然后就由三层模块接收到此数据包，查询路由表以确定到达B的路由，将构造一个新的帧头，其中以缺省网关的MAC地址为源MAC地址，以主机B的MAC地址为目的MAC地址。通过一定的识别触发机制，确立主机A与B的MAC地址及转发端口的对应关系，并记录进流缓存条目表，以后的A到B的数据，就直接交由二层交换模块完成。这就通常所说的一次路由多次转发。
