图解华为交换机PVLAN的相关设置及实例，交换机PVLAN和PVLAN的引入问题是很值得我们探讨的，在“PVLAN配置步骤”中我们将学会常见的交换机PVLAN配置步骤，然后在交换机PVLAN里面的某些功能就基本上OK了。

交换机PVLAN的引入

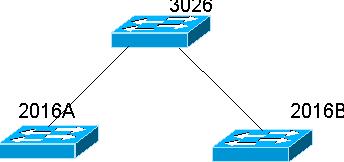

在实际应用中有这样一个需求，组网图如上图所示。

交换机PVLAN

3026下面级联了2016，要求2016下的各个端口互相隔离，即给每个端口划分一个vlan，与此同时，由于上层设备（3026）的vlan数有限，不允许下层设备（2016）将vlan透传上来，即2016的上行端口要设为access方式。但是在2016上一个access端口是不能属于多个vlan的，我们如何才能让带有不同vlan ID的数据报文发送到同一个access 端口呢？

这时候，我们就需要使用2016的交换机PVLAN功能。通过使用交换机PVLAN功能，我们就能够实现将2016下的各个端口划在不同的VLAN内，同时又都能通过上行的Access 端口发送出去。目前，华为3Com公司开发的2008/2016/3026都支持交换机PVLAN功能。

交换机PVLAN配置步骤

配置交换机PVLAN的步骤如下：创建VLAN，命令如下：[2016]vlan vlan-id设置VLAN类型为primary，命令如下：[2016-vlan100] isolate-user-vlan enable向VLAN中添加端口（无论是primary vlan还是secondary vlan都一样）

命令如下：[2016-vlan100]port ethernet port-list设置primary vlan和secondary vlan之间的映射关系命令如下：[2016]isolate-user-vlan primary_vlan_num secondary secondary_vlan_list

交换机PVLAN配置举例

组网需求

Quidway S3526以太网交换机通过端口Ethernet 0/7和端口Ethernet 0/8下接两台Quidway S2008以太网交换机。S2008 A上VLAN5为primary VLAN，包含上行端口Ethernet 0/9和两个secondary VLAN：VLAN1和VLAN2，VLAN1包含端口Ethernet 0/1，VLAN2包含端口Ethernet 0/2；

S2008 B上VLAN6为primary VLAN，包含上行端口Ethernet 0/9和两个secondary VLAN：VLAN3和VLAN4，VLAN3包含端口Ethernet 0/3，VLAN4包含端口Ethernet 0/4。从S3526看，下接的两个S2008都只有一个VLAN，S2008 A的VLAN5，S2008 B的VLAN6。

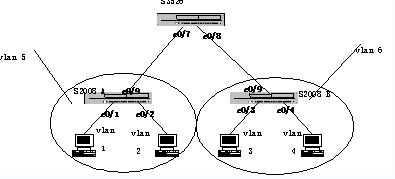

交换机PVLAN配置组网图

交换机PVLAN配置步骤

下面只列出s2008的配置过程。

交换机PVLAN配置s2008 A
！配置primary vlan。
[S2008A] vlan 5
[S2008A-vlan5] isolate-user-vlan enable
[S2008A-vlan5]port ethernet0/9
！配置secondary VLAN。
[S2008A] vlan 1
[S2008A-vlan1]port ethernet0/1
[S2008A]vlan 2
[S2008A-vlan2]port ethernet0/2
！配置primary VLAN和secondary VLAN间的映射关系
[S2008A] isolate-user-vlan primary 5 secondary 1-2

交换机PVLAN配置S2008 B。
！配置primary vlan。
[S2008B]vlan 6
[S2008B -vlan6] isolate-user-vlan enable
[S2008B -vlan6]port ethernet0/9
！配置secondary VLAN。
[S2008B]vlan 3
[S2008B -vlan3]port ethernet0/3
[S2008B] vlan 4
[S2008B -vlan4]switchport ethernet0/4
！配置primary VLAN和secondary VLAN间的映射关系
[S2008B] isolate-user-vlan primary 6 secondary 3-4

交换机PVLAN使用注意事项

目前华为3Com公司的发货版本中：S3026V100R002B01D009， 2403FV200R003B01D003（S2008/S2016）等版本支持一台以太网交换机只能有一个primary vlan，可以为primary vlan指定多个端口，一个secondry VLAN只能包括一个端口；S3026V100R002B01D013，2403FV200R003B01D006（S2008/S2016）等版本支持一台交换机可以有多个primary vlan，一个secondry VLAN也可以包括多个端口。

执行primary vlan和secondary vlan建立映射关系命令前，primary vlan和secondary vlan中必须已经包含了端口，执行该命令会完成primary VLAN和secondary VLAN之间的映射关系，具体操作包括：将primary VLAN中的上行端口加入到每个secondary VLAN中，同时把secondary VLAN中的端口加入到primary VLAN中。

建立映射关系前：在设置交换机PVLAN中primary VLAN和secondary VLAN的映射关系时，指定的VLAN不可以是不包含任何端口的VLAN。建立映射关系后，不可以向primary VLAN和secondary VLAN执行添加和删除端口的操作，也不可以执行删除vlan的操作。只有在解除了映射关系后才可以执行。

primary vlan中的所有端口都不是802.1Q的trunk端口，包括与其它交换机相连的uplink口。每个 port的PVID就是它所属secondary vlan的ID；uplink端口的PVID是primary vlan的ID。
