深入图解中小型网吧组网方案，根据许多区的部门对网吧营业提了要求,如场地和电脑的台数都有规定，不同地区规定营业网吧电脑台数的要求不同,象在上海规定至少50台电脑,其他地区有些要求20台电脑的网吧才允许营业。

针对此类网吧网络，其网吧营业面积相对较小(约200平方米以内)，计算机数量相对较少，电脑摆设比较集中。虽然电脑台数不多,但网络的应用及性能需求却一点也不会少.NETGEAR对小于50台电脑的小型网吧网络做如下设计：

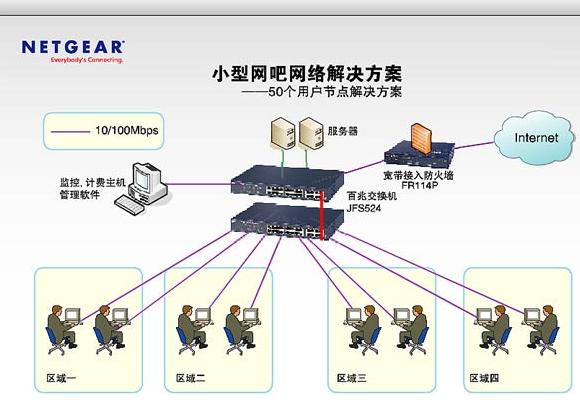

中小型网吧组网方案方案

以2台NETGEAR非网管机架式百兆交换机JFS524为中心。JFS524非网管机架式交换机具有2.4Gbps线速的交换性能。提供24个10/100M端口接入，多达4K的MAC地址表，每端口工作在10M或100M时，包转发速率为14.8K/秒；最大延迟仅为20u /秒；真正达到快速以太网所需的性能。

另外JFS524还具有每端口连接线正/反线自识别功能，中小型网吧组网方案方便了电脑网卡的连接；简明的LED状态显示，方便网管直观的查看交换机运行状况。网吧的广域网接口设备：我们推荐采用NETGEAR FR114P SPI防火墙。FR114P防火墙集网络地址转换(NAT)、路由器、交换机、防病毒、打印服务器功能为一体；是小型网吧网络的最佳选择。

FR114P 防火墙具有1个WAN端口，4个LAN端口,1个打印服务器端口。 FR114P的10/100M WAN接口能支持各种宽带方式的接入（xDSL，Cable Modem, 以太网接入）；10/100M LAN接口用于内部网络的连接。打印服务器端口可支持大多数品牌的打印机的连接,方便提供网吧用户急需要打印的服务。

FR114P SPI宽带防火墙具有大于15Mbps的Lan-Wan吞吐量性能. 内置SPI（状态连接包检测）防火墙，中小型网吧组网方案可以避免内部网络免受从互联网过来的攻击。同时内置的策略规则，提供了管理员各种手段的策略定义。

中小型网吧组网方案：比如，限制内部主机是否有权或哪个时间段可以使用互联网，对互联网上敏感的字或网站进行过滤。也可以根据定义及关闭服务端口来防止又内象外的病毒攻击。FR114P稳定的性能和低廉的价格是小型网吧方案最佳的购买选择. 同时防火墙的稳定是网吧网络的关键的环节.
