可能很多人对静态路由配置还不是特别的了解，没有关系，下面我们就主要讲解静态路由配置的详细步骤和具体细则，希望对您有所帮助。实验之前先来介绍相关的概念：静态路由：有网络管理员在路由器配置上手工添加路由信息以实现路由的目的；与之对应的还有动态路由：根据网络或流量的变化，路由协议会自动调整路由信息以实现路由。

静态路由配置：

Router#iproutenetwork[mask]{address|interface}[distance][permanent]
Router#iproute目标网段IP地址目标网段掩码直连接口IP地址/本地路由器的物理出口的接口名称

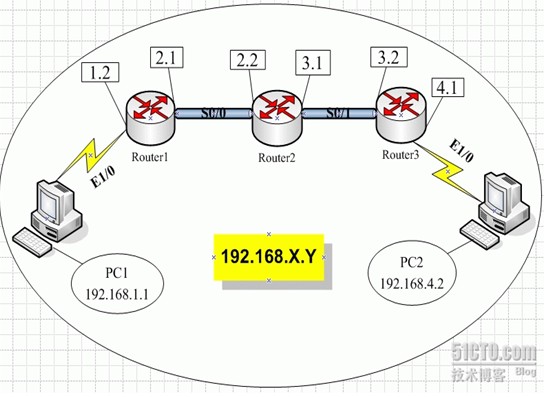

即在C类网络中，PC1经过3个路由器和PC2进行通讯，e指的是以太口接口，s指的是串口接口，*指的是DCE端，需要设时钟频率。1/0、0/0、0/1指的是接口类型。详细拓扑图如下：

试验过程:

一、连接PC机和路由器
二、对路由器进行静态路由配置
三、对虚拟PC进行配置和测试

PC机和路由器连接：

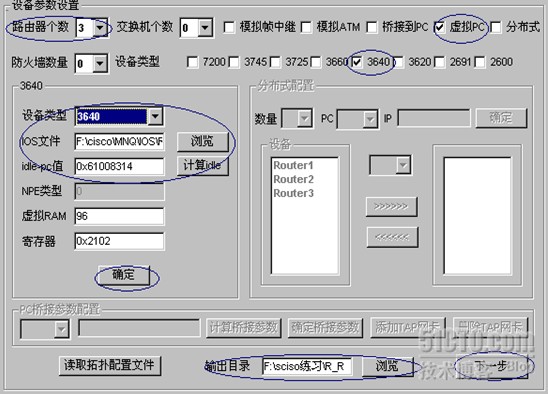

用模拟器模拟出3个路由器和PC机，具体的参数进行静态路由配置：选3个路由器，勾选虚拟PC，设备类型这里选的是3640，选择IOS文件的存放位置，计算出idle值后，确定，然后选择输出目录的路径，之后点击下一步。如下图所示：

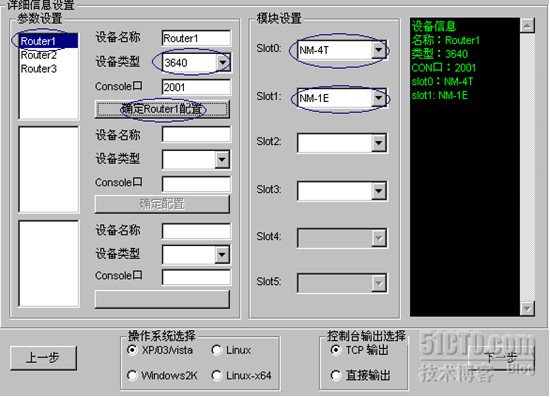

3个路由器的具体参数设置，先选Router1，设备类型3640，模块设置，Slot0:选NM-4T，Slot1：选NM-1E，然后“确定Router1配置”，如下：

和静态路由配置中的Router1一样来配置Router2，只是模块设置下的Slot1不用再选了，它只用串口接口就行，不用以太口接口，如下：

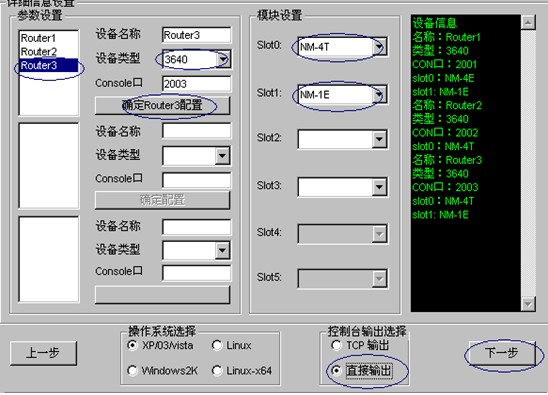

Router3的设置和Router1的设置一样。设置好Router3以后，控制台输出选择选“直接输出”，之后“下一步”：和上一步雷同，将剩下的端口进行连接，具体端口之间的连接为：

Router1S0/0<---->Router2S0/0
Router2S0/1<---->Router3S0/1
VPCSV0/1<---->Router1E1/0
VPCSV0/2<---->Router3E1/0

连接完成后选“生成.BAT文件”，之后“退出”即可。
