在 APC 的 6 号白皮书：《确定数据中心和网络机房基础设施的总拥有成本》中提到，不间断电源 (UPS) 系统设计上的可扩容性可以大大降低总拥有成本。这是因为，数据中心中安装了更多设备后，通过这种可扩容性可灵活地调整基础设施的规模，从而满足相应的关键负载要求。

虽然在这里谈到的的总拥有成本财务模型中并未提及可扩容 USP 系统带来的经济效益，但如果能在不停机且直接在运行状态下扩展 USP 系统以满足负载的增长，则无疑可以为实施此策略的公司直接创造利润。本文对采用传统类型 UPS 进行 UPS 容量扩展的实际成本，与采用可扩容 UPS 系统的成本进行了比较。

案例：两种扩展方法

某 IT 管理人员面临以下问题：为一个 4800 平方英尺的数据中心设计一个 N＋1 UPS 系统，且最终扩展容量为每平方英尺50W。这意味着 UPS 电源的总负载最终会达到 240kW，且应具备足够的冗余容量，以便可以取出其中一个电源模块进行保养，或在故障维修过程中仍保证正常供电。

现在有两种方案可供选择：传统系统或基于机架式的可扩容系统。对于传统系统，可以通过在并联总线上添加传统的UPS 电源模块来提供一定程度的可扩容性，但必须在原来的电源上购置一个并联转换器，且新增的电源模块应具备足够的电源处理容量，以使最终的 UPS 系统配置能够达到满负荷电源处理容量需求。而基于机架式的可扩容系统，不仅同样可以随负载的增加扩展电源容量，还能避免因购买大型并联系统机柜而使得成本 提高。

传统解决方案

为了最小化项目的前期成本，IT 管理人员计划通过分阶段购买系统来实现传统系统的可扩容性。为了比较这两种方法的成本，假定负载每次递增 80kW。一开始采用两个容量为80kW的传统UPS模块，按照 N＋1 配置，用其中任意一个模块来为最初的 80kW 负载供电。当负载增长至超出冗余系统的80kW 容量时，管理人员计划再安装一个 80kW 的模块，以满足将增至 160kW 的负载容量需求，同时保持 UPS 的冗余容量。随着负载的***一次递增，将安装***一个80kW的UPS模块，此时总容量达到240kW，其中包括 80kW的冗余模块。于是，传统 UPS 系统的最终配置为4个并联的模块。该方法充分体现了传统UPS系统一定程度的可扩容性。在传统系统的最终电源配置中，所需的所有并联设备的成本均包括在最初的购买成本中。

另一种方案

出于商业决策方面的考虑，提出了另一种类似的方法，即使用基于机架式的可扩展 UPS 系统。为满足最初80kW的负载需求，一开始需要购买一个容量为 80kW 的设备，但基于机架式的可扩容系统在该设备内部包含了一个容量为 10kW 的冗余电源模块，因而无需购置另一个80kW的设备即可提供 N＋1 配置。由于可扩容系统不需要大型的并联分布式电子设备，所以这部分成本可以节省下来。当负载超过 80kW 时，再购买一个设备，其输出正好用于新增的负载。该设备也具有内置 N＋1 冗余模块。当数据中心负载增长到***容量时，安装第三个80kW设备，该设备同样具有内置 N＋1 冗余模块。

无论是采用基于机架式的可扩容 UPS 系统还是传统UPS系统，两种方法的结果看起来差不多。诚然，如果传统 UPS 系统的组件成本能低于 N＋1 基于机架式的可扩容系统的组件成本，那么，继续使用传统系统的商 业决策是无可厚非的。但是，该策略存在很大问题。

规模增长的代价

IT 管理人员在面临两种设计方案的选择时，必须考虑系统容量的扩容方式及其对 IT 运营的影响。

传统 UPS 系统上安装有使所需模块（以实现可扩容性和冗余性）并联的设备，并具备一个公用的连接点，各个模块的输出便通过此连接点连接到负载分配电柜上。这就是“总分电柜”，用于连接各个 UPS 模块所提供的电量。在系统最初的试运行阶段中，将对模块的并联、负载分担以及冗余能力进行检验。如果要在传统系统中添加模块，则必须断总开关的电源，以便安全地连接新模块，而且必须再次进行试运行，以重新检验整个新系统的功能。为了实施上文中所述的传统系统扩容计划，需要关闭关键总线电源至少两次。如果不出意外的话，一般情况下连接并测试传统 UPS 扩容模块所需的停机时间为24小时。

因此，要使用传统 UPS 设备进行扩容，IT 管理人员必须考虑中断IT 运营至少两个24小时这一成本。成本包括：
损失的处理时间。

关闭服务器/处理器电源的技术人员成本。

将对操作系统的影响降至***的应用程序专家成本。

客户管理会议时间。

管理规划会议时间。

意外事故规划时间。

打开服务器/处理器电源的技术人员成本。

检验操作系统是否恢复的应用程序专家成本。

大规模试运行成本（必须检验扩容后 UPS 系统的全部输出，因而还需要为负载配置缆线、仪 器仪表、专业技术人员等）。

这便是扩展传统UPS系统所不得不付出的“代价”。

成本估算

扩展传统系统需要停机两个 24 小时，其成本可做如下估算：
假定：

1.只对低级应用造成最小经济损失，保守估计停机成本为 $10,000/小时。（在某些关键应用中停机成本估计为 $500,000/小时，对于某些财政机构中则更高。）
2.IT 管理人员对此过程很熟悉。
3.由于在系统设计初期已考虑到了技术细节，时间仅用在管理过程变化和协调资源上，因此管理时间可以缩至最短。
4.技术人员是外包人员，与 IT 设备提供商签订有服务协议。
5.由于只涉及公司众多意外事故计划中的停机方面，因此意外事故规划工作可以最简化。

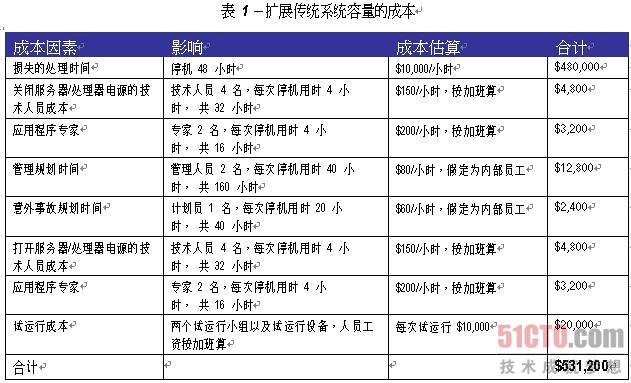

6.应用程序专家是为 IT 设备上运行的商业应用程序提供软件支持的外包人员。 表 1 列出了扩展传统系统容量的成本明细。

经过对各项停机成本进行分析之后，可以得知，传统扩容解决方案必须在初期投入的基础上至少增加 $51,200的附加成本。该成本可为完成所需的两次完整停机提供基本的技术服务。
