Linux双网卡绑定实现负载均衡和失效保护

创始人

2024-03-21 16:10:50

0次

在这介绍的Linux双网卡绑定实现就是使用两块网卡虚拟成为一块网卡，这个聚合起来的设备看起来是一个单独的以太网接口设备，通俗点讲就是两块网卡具有相同的IP地址而并行链接聚合成一个逻辑链路工作。其实这项技术在Sun和Cisco中早已存在，被称为Trunking和Etherchannel技术，在Linux的2.4.x的内核中也采用这这种技术，被称为bonding。bonding技术的最早应用是在集群——beowulf上，为了提高集群节点间的数据传输而设计的。下面我们讨论一下bonding 的原理,什么是bonding需要从网卡的混杂(promisc)模式说起。我们知道，在正常情况下，网卡只接收目的硬件地址(MAC Address)是自身Mac的以太网帧，对于别的数据帧都滤掉，以减轻驱动程序的负担。但是网卡也支持另外一种被称为混杂promisc的模式，可以接收网络上所有的帧，比如说tcpdump，就是运行在这个模式下。bonding也运行在这个模式下，而且修改了驱动程序中的mac地址，将两块网卡的Mac地址改成相同，可以接收特定mac的数据帧。然后把相应的数据帧传送给bond驱动程序处理。

其实在 linux 将双网卡绑定成一块网卡，配置起来非常简单，只需要简单几个步骤即可实现，下面我们就一起来体验一下吧。首先，还是将本次实验的环境做个简单的介绍：

操作系统： RedHat Enterprise linux 4.0

绑定的前提条件：芯片组型号相同，而且网卡应该具备自己独立的BIOS芯片。

操作过程：

1、编辑虚拟网络接口配置文件,指定网卡IP （没有这个文件我们可以从以前的配置文件复制一个过来,减少输入的文字.）

[root @heng ~] # cp /etc/sysconfig/network-scripts/ifcfg-eth0 /etc/sysconfig/network-scripts/ifcfg-bond0

确保 /etc/sysconfig/network-scripts/ifcfg-bond0 的内容和以下内容相同

[root @heng ~] # cat /etc/sysconfig/network-scripts/ifcfg-bond0
DEVICE=bond0
BOOTPROTO=static
BROADCAST=192.168.1.255
IPADDR=192.168.1.202
NETMASK=255.255.255.0
ONBOOT=yes
TYPE=Ethernet

2、编辑 /etc/sysconfig/network-scripts/ifcfg-eth0 与 /etc/sysconfig/network-scripts/ifcfg-eth1 ,确保编辑后的内容和以下所显示的内容相同

[root @heng ~] # cat /etc/sysconfig/network-scripts/ifcfg-eth0
DEVICE=eth0
ONBOOT=yes
BOOTPROTO=none

[root @heng ~] # cat /etc/sysconfig/network-scripts/ifcfg-eth1
DEVICE=eth1
ONBOOT=yes
BOOTPROTO=none

#P#

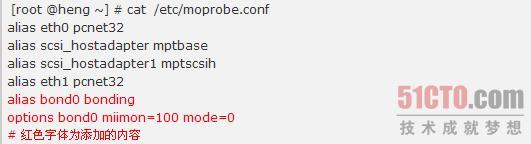

3、编辑 /etc/moprobe.conf 文件，加入如下一行内容，以使系统在启动时加载bonding模块，对外虚拟网络接口设备为bond0。请确保文件编辑后所显示的内容与以下内容相同

说明：miimon是用来进行链路监测的。比如:miimon=100，那么系统每100ms监测一次链路连接状态，如果有一条线路不通就转入另一条线路；mode的值表示工作模式，他共有0，1,2,3四种模式，常用的为0,1两种。
mode=0表示load balancing (round-robin)为负载均衡方式，两块网卡都工作。
mode=1表示fault-tolerance (active-backup)提供冗余功能，工作方式是主备的工作方式,也就是说默认情况下只有一块网卡工作,另一块做备份.
bonding只能提供链路监测，即从主机到交换机的链路是否接通。如果只是交换机对外的链路down掉了，而交换机本身并没有故障，那么bonding会认为链路没有问题而继续使用

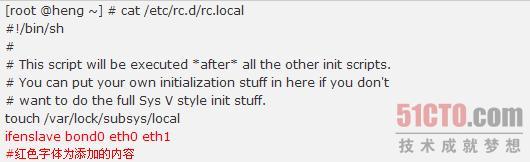

4、编辑 /etc/rc.d/rc.local ，请确保修改后的文件所显示的内容与以下内容相同
