CCNA考点:网络地址转换NAT
创始人
2024-06-07 23:00:54
0

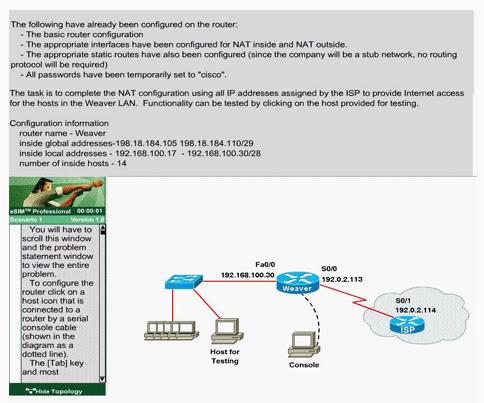

CCNA考点:例题

CCNA考点精析

Answer:

Router>enable

Router#config terminal

Router(config)#hostname weaver

weaver(config)#ip nat pool test 198.18.184.105 198.18.184.110 255.255.255.248

weaver(config)#ip nat inside source list 1 pool test overload

weaver(config)#access-list 1 permit 192.168.100.16 0.0.0.15

weaver(config)#interface fa0/0

weaver(config-if)#ip nat inside

weaver(config-if)#interface s0/0

weaver(config-if)#ip nat outside

CCNA考点:例题分析

一、题意分析

1、事件

路由器已经完成了下列配置

1、1 基本的路由器配置

1、2 路由器接口关于NAT的inside和outside

1、3 合适的静态路由被配置(企业内部网络是一个stub—末梢网络,单出口,没有运行任何的路由协议。)

1、4 所有的密码均为“cisco”

2、要求

按照图中给出的要求来完善企业路由器的NAT配置。

2、1 为企业边界路由器配上名称----Weaver

2、2 内部全局地址(inside-global)为198.18.184.105—198.18.184.110 掩码为29位

2、3 内部本地地址(inside-local)为192.168.100.17—192.168.100.30 掩码为28位

二、展开分析

在完成该配置之前,先来回忆一下NAT的作用、原理及产生背景;最后来复习一下NAT的配置

1、简要概括

NAT是路由器为用户提供的一种把某一指定IP转换成另一IP的技术,在IPV4地址缺乏的今天,NAT技术为节省IP地址做出了很大贡献,它可以将私有(private)地址在网络边缘转换成可以在Internet上被合法路由的公有(publice)地址。

2、技术背景

2、1地址转换是在IPV4地址日益短缺的情况下提出的

2、2一个局域网内部有很多台主机,但不能保证每台主机都拥有合法的IP地址,为了使所有内部主机都可以连接Internet网络,可以使用地址转换

2、3地址转换技术可以有效地隐藏内部局域网中的主机,因此同时是有效的网络安全保护技术

2、4地址转换可以根据用户需要,在局域网内部提供给外部FTP、WWW、Telnet服务

3、技术实现

NAT过程:改变IP包头使目的地址,源地址或两个地址在包头中被不同地址替换

只有公有IP才是可以路由的IP地址.私有的IP一般在内部网络中使用.

实验步骤

网络地址转换NAT,常见的三种NAT的配置

1、静态NAT:一对一的转换,仅仅只为了安全保密,并不能节省IP;

2、动态NAT:多对一的转化,虽然能节省IP,但是如果inside local有大量的IP要通过边缘设备到Internet上去的时候,该方式不实用;

3、负载NAT:充分发挥NAT的优势,从根本上解决了僧多粥少的问题。

以负载NAT为例,把实验步骤详细列出如下:

1、在全局配置模式下定义POOL(inside local 转inside global的地址段)

Router(config)#ip nat pool name start-ip end-ip {netmask netmask | prefix-length prefix-length}

例:router(config)#ip nat pool test 102.102.102.1 102.102.102.5 netmask 255.255.255.248

2、在全局配置模式下开启内部地址转换,并指定哪些内部源在进入Internet前被允许进行转换。

Router(config)#ip nat inside source list access-list-number pool name overload

例:router(config)#ip nat inside source list 1 pool test overload

3、配置访问控制列表定义哪些地址在进入边缘路由器后允许进行转换

Router(config)#access-list access-list-number permit source [source-wildcard]

例:router(config)#access-list 1 permit 192.168.1.0 0.0.0.255

在NAT的配置中,一定要掌握NAT的四种地址:

Inside local address:指在一个网络内部分配给一台主机的IP地址。这个地址可能不是网

络信息中心(NIC)或服务提供商分配的I P地址。

Inside global address:用来代替一个或者多个本地IP地址的、对外的、NIC注册过的IP

地址。

Outside local address: 一个外部主机相对于内部网所用的IP地址。不一定是合法的地址,

但是,是从内部网可以进行路由的地址空间中进行分配的。

outside global address:主机拥有者分配给在外部网络的一个IP地址。它是从一个全局可

路由地址或网络空间中分配的。
