CCNA学习笔记之一

1.ISO

2.TCP/IP

3.VLSM与CIDR的区别：

1)VLSM(VariableLengthSubnetMask?可变长子网掩码)用于把一个标准网分成几个小网

2)CIDR(ClasslessInterDomainRouting无类别域际路由选择)用于把几个标准网合成一个大网

3)CIDR的子网掩码往左移；VLSM的子网掩码往右移

4.双绞线中只有1.2.3.6四根线起作用

5.直通线与交叉线

1)当机器上有且仅有一个端口标记有“X”时，使用直通线

2)当机器上两个端口均有或都没有标记“X”时，使用交叉线

6.DCE与DTE的区别：

1)DCE：数据终端设备（用户方的设备）

2)DTE：数据通信设备（服务提供商的设备）

3)DCE一方提供时钟，DTE不提供时钟。因此DCE上需要配置ClockRate,我们可以通过showcontrollers命令来判断哪个路由器是DCE。

7.ISDNBRI端口与以太网端口：

这两个端口非常相似，但不要把非ISDN设备接入路由器的ISDN端口，不然会将损坏该设备！（原因：BRI口的电压高，而以太网口设备的电压低）

8.***在讲一下前几天网工考到的dot1q与isl的区别（这是自己总结的，希望大家指点！）

1)isl：思科交换链路内协议，是思科私有协议

2)dot1q：IEEE关于提供VLAN（虚拟局域网）识别和服务质量（QoS）等级的标准；即802.1q

3)两者的作用是一样的，都是实现VLAN中继；两者的区别是数据帧的格式不一样

CCNA学习笔记之二

1.CDP协议（CiscoDiscoveryProtocol）

1）CDP能够发现直接相邻的设备而不管这些设备所运行的是什么协议栈

2）CDP利用SNAP（SubnetworkAccessProtoco），物理介质必须能够支持SNAP

3）CDP运行在使用10.3或更新版CiscoIOS的路由器以及Cisco交换机和集线器上。能获取的信息包括:设备名、对应各协议的地址、端口名、角色特征、平台

RouterA(config)#cdprun//启用CDP

RouterA(config)#nocdprun//关闭CDP

RouterA(config)#interfaceserial0

RouterA(config-if)#cdpenable//在接口上/启用CDP

RouterA#shcdpneighbors//显示CDP信息

2.路由器加电/启动顺序

1)加电自检(POST)

2)加载并运行启动引导微代码

3)寻找IOS映象文件

4)加载IOS映象文件

5)寻找配置文件

6)加载配置文件

7)正常运行

3.路由器内部组件（RMA、ROM、FLASH、NVRAM、端口）

1）ROM（存放开机自检代码）

可用showversion显示配置寄存器的值

配置寄存器的3,2,1和0位是启动选项位

0x0：进入ROMmonitor模式

0x1：自动从ROM启动

0x2to0xF：检查NVRAM的bootsystem命令(如果路由器配有Flash则缺省值为0x2)

2）FLASH(存放IOS）

4.showrunning和showstartup

1）showrunning//查看当前配置（存放在RAM中）

2）showstartup//查看NVRAM中配置（存放在NVRAM中）

5.IOS的备份与升级

1)Copyflashtftp//备份IOS

2)Copytftpflash//升级IOS

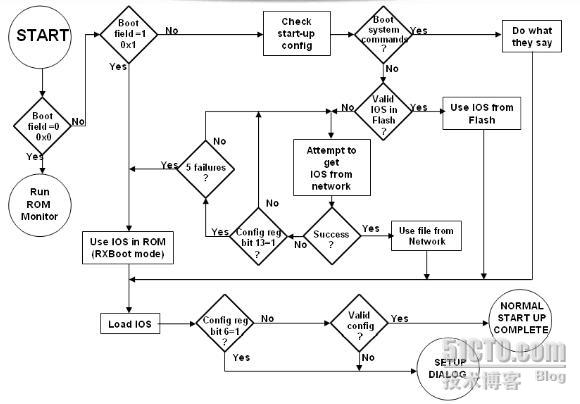

路由器启动流程图

#p#

CCNA学习笔记之三

1. 路由器密码配置

n控制台密码

Router(config)#line console 0

Router(config-line)#login

Router(config-line)#password 123

n虚拟终端密码

Router(config)#line vty 0 4

Router(config-line)#login

Router(config-line)#password 123

nAUX密码

Router(config)#line aux 0

Router(config-line)#login

Router(config-line)#password 123

n特权模式明文密码

Router(config)#enable password 123

n特权模式加密密码

Router(config)#enable secret 123

注：如果设置了特权模式明文密码和特权模式加密密码，则以加密密码为准，一般设置特权模式加密密码即可

2. 路由协议

路由协议 用于路由器选择路径和管理路由表

3. 路由协议和被路由协议的区别

被路由协议Routed Protocol（如IP）工作在网络层，而路由协议Routing Protocol工作在传输层或者应用层，他们之间的关系为：Routing Protocol 负责学习***路径，而Routed Protocol根据***路径将来自上层的信息封装在IP包里传输

4. 管理距离（Administrative Distances）

1)管理距离主要用于不同路由协议之间的可信度。

2)可信度的范围是：0 到255 之间,它表示一条路由选择信息源的可信性值.该值越小,可信度越高.0 为最信任

5. 常用路由协议默认的AD值

直接相连:0、静态路由:1、EIGRP:90、IGRP:100、OSPF:110、RIP:120

6.静态路由的配置

Router(config)#ip route network  [mask] {address | interface}[distance] [permanent]

如：ip route 172.16.1.0 255.255.255.0 172.16.2.1

这是一条单方向的路径，必须配置一条相反的路径。

8.静态路由的删除

Router (config)#no  ip route 172.16.1.0 255.255.255.0 172.16.2.1

9. 缺省静态路由

1）缺省路由（默认路由）就是在没有找到任何匹配的路由项情况下，才使用的路由。即只有当无任何合适的路由时，缺省路由才被使用。

2）用于INTERNET连接，但安全性不好

如：Router (config)#ip route 0.0.0.0 0.0.0.0 172.16.2.2

注：大多数企业在接入INTERNET时，通常采用缺省路由

CCNA学习笔记之四

1.动态路由协议

距离向量(distancevector)：RIPIGRP

链路状态(linkstate):OSPFIS-IS

混合型(hybrid):EIGRP

2.距离向量算法解决环路的几种办法

水平分割、毒性逆转、保持失效定时器、触发更新、***跳数（***武器）

SplitHorizon（水平分割）

不会接收到由自身传达出去的路由信息

PoisonReverse（毒性逆转）

路由器将该路由信息的跳数标记为无限大

HolddownTimers（保持失效定时器）

路由器在Hold-Down时间内将该条记录标记为possiblydown以使其它路由器能够重新计算网络结构的变化

TriggeredUpdates（触发更新）

当路由表发生变化时路由器立即发送更新信息

Max-Hop（***跳数）

指定***跳数来防止路由回环

3.RIP

1）RIP***跳数为15跳，IGRP***跳数为255跳

2）RIP每30秒更新路由表，IGRP每90秒更新路由表

4.RIP配置

1）Router(config)#routerrip//激活RIP协议

Router(config-router)#networknetwork-number

//选择需要激活的接口所在的网段

如routerrip

network172.16.0.0

network10.0.0.0

2）RouterA#shipprotocols//查看RIP信息

RouterA#shiproute//查看路由表

5.RIPv2与RIPv1的区别

1)RIPv2是个无类的路由协议，而RIPv1是有类的

2)RIPv2组播（224.0.0.9）路由更新（不用广播），而RIPv1是用广播的

3)RIPv2支持VLSM（在更新过程中发送掩码），RIPv1不支持VLSM

4)RIPv2支持(MD5)或者纯文本认证，RIPv1不支持认证

6.EIGRP

因为EIGRP是思科私有的，所以一般企业中不用EIGRP，根据带宽和延迟选择路由

特点：

不定期更新，即只在路由器改变计量标准或拓扑出现变化时，更新部分路由

支持VLSM，支持不连续子网

EIGRP和IGRP之间，可无缝交换路由信息

支持IP,IPX,AppleTalk

7.EIGRP建立邻居关系顺序：

收到hello或ACK

匹配AS号

相同度量

8.EIGRP与IGRP

相似点：

相似的METRIC计算

IGRP：Metric=BW(min)+DLY(sum)

EIGRP：Metric=256x[BW(min)+DLY(sum)]

均支持等价负载均衡和不等价负载均衡

不同点:

支持VLSM和不连续子网

支持手动汇总

更快的收敛

只更新发生变化的条目

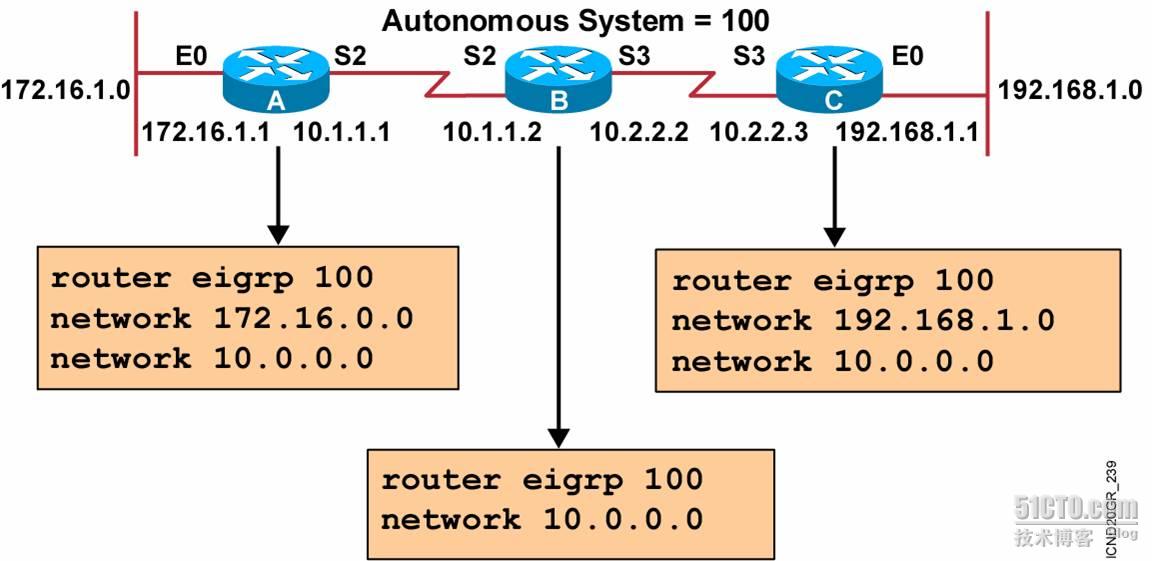

9.配置EIGRP

Router(config)#routereigrp{as-number自治系统号}//启动EIGRP

Router(config-router)#network{network-number}//宣告直连主类网络号

注：自治系统号要设为相同才能通讯

10.验证EIGRP配置
Router#show ip eigrp neighbors  //查看邻居表
Router#show ip eigrp topology //查看拓扑表
Router#show ip route eigrp //查看路由表
Router#show ip protocols //查看路由协议
Router#show ip eigrp traffic  //查看EIGRP流量信息
